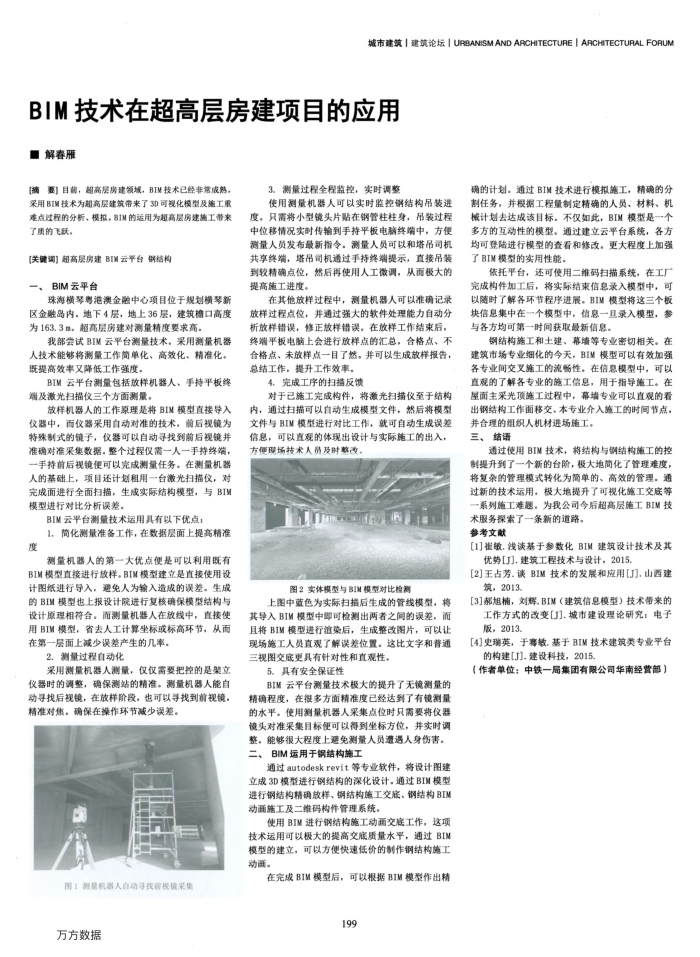

BIM技术在超高层房建项目的应用 ■解春雁
要）目前，超高层房建领域，BIA技术已经非常成熟，[满
采用BIA技术为超高层建筑带来了3D可视化模型及施工重难点过程的分析、模报。BI的运用为超高层房建施工带来了质的飞跃。
[关健调】超高层房建BIA云平台钢结构
BIM云平台
珠海横琴粤港澳金融中心项目位于规划横琴新区金融岛内，地下4层，地上36层，建筑榜口高度为163.3n。超高层房建对测量精度要求高
我部尝试BIM云平台测量技术，采用测量机器人技术能够将测量工作简单化、高效化、精准化。既提高效率又降低工作强度。
BIM云平台测量包括放样机器人、手持平板终端及激光扫描仪三个方面测量，
放样机器人的工作原理是将BIM模型直接导入仅器中，而仪器采用自动对准的技术，前后视镜为特殊制式的镜子，仅器可以自动寻找到前后视镜并准确对准采集数据，整个过程仅需一人一手持终端，一手持前后视镜便可以完成测量任务。在测量机器人的基础上，项目还计划租用一台激光扫描仪，对完成面进行全面扫描，生成实际结构模型，与BIM 模型进行对比分析误差。
BIM云平台测量技术运用具有以下优点：
1、简化测量准备工作，在数据层面上提高精准度
测量机器人的第一大优点便是可以利用既有 BIM模型直接进行放样。BIM模型建立是直接使用设计图纸进行导入，避免人为输入造成的误差。生成的BIM模型也上报设计院进行复核确保模型结构与设计原理相符合。而测量机器人在放线中，直接使用BIM模型，省去人工计算坐标或标高环节，从而在第一层面上减少误差产生的几率，
2.测量过程自动化
采用测量机器人测量，
仅仅需要把控的是架立
仪器时的调整，确保测站的精准。测量机器人能自动寻找后视镜，在放样阶段，也可以寻找到前视镜，精准对焦。确保在操作环节减少误差。
图1测量机器人自动导我前视镜采集万方数据
3.测量过程全程监控，实时调整
使用测量机器人可以实时监控钢结构吊装进度，只需将小型镜头片贴在钢管柱柱身，吊装过程中位移情况实时传输到手持平板电脑终端中，方便测量人员发布最新指令，测量人员可以和塔吊司机共享终端，塔吊司机通过手持终端提示，直接吊装到较精确点位，然后再使用人工微调，从而极大的提高施工进度。
在其他放样过程中，测量机器人可以准确记求放样过程点位，并通过强大的软件处理能力自动分析放样错误，修正放样错误。在放样工作结束后，终端平板电脑上会进行放样点的汇总，合格点、不合格点、未放样点一目了然。并可以生成样报告，总结工作，提升工作效率。
4.完成工序的扫描反馈
对于已施工完成构件，将激光扫描仪至于结构内，通过扫描可以自动生成模型文件，然后将模型文件与BIM模型进行对比工作，就可自动生成误差信息，可以直观的体现出设计与实际施工的出入，方便现场技术人员及时整改。
图2实体模型与BI模型对比检测
上图中蓝色为实际扫措后生成的管线模型，将其导入BIM模型中即可检测出两者之间的误差，而且将BIM模型进行道案后，生成整改图片，可以让现场施工人员直观了解误差位置。这比文字和普通三视图交底更具有针对性和直观性。
5.具有安全保证性
BIM云平台测量技术极大的提升了无镜测量的精确程度，在很多方面精准度已经达到了有镜测量的水平。使用测量机器人采集点位时只需要将仪器镜头对准采集目标便可以得到坐标方位，并实时调整，能够很大程度上避免测量人员遭遇人身伤害。
BIM运用于钢结构施工三、
通过autodeskrevit等专业软件，将设计图建立成3D模型进行钢结构的深化设计。通过BIM模型进行钢结构精确放样、钢结构施工交底、钢结构BIM 动画施工及二维码构件管理系统。
使用BIM进行钢结构施工动面交底工作，这项技术运用可以极大的提高交底质量水平，通过BIM 模型的建立，可以方便快速低价的制作钢结构施工动画。
在完成BIM模型后，可以根据BIM模型作出精
199
确的计划。通过BIA技术进行模报施工，精确的分割任务，并根据工程量制定精确的人员、材料、机械计划去达成该目标。不仅如此，BIH模型是一个多方的互动性的模型。通过建立云平台系统，各方均可登陆进行模型的查看和修改，更大程度上加强了BIM模型的实用性能。
依托平台，还可使用二维码扫描系统，在工厂完成构件加工后，将实际结束信息求入模型中，可以随时了解各环节程序进展。BIM模型将这三个板块信息集中在一个模型中，信息一旦录入模型，参与各方均可第一时间获取最新信息。
钢结构施工和土建、幕墙等专业密切相关。在建筑市场专业细化的今天，BIM模型可以有效加强各专业间交叉施工的流性，在信息模型中，可以直观的了解各专业的施工信息，用于指导施工。在屋面主采光项施工过程中，幕编专业可以直观的看出钢结构工作面移交、本专业介入施工的时间节点，
并合理的组织人机材进场施工。三、结语
通过使用BIM技术，将结构与钢结构施工的控制提升到了一个新的台阶，极大地简化了管理难度，将复杂的管理模式转化为简单的、高效的管理，通过新的技术运用，极大地提升了可视化施工交底等一系列施工难题，为我公司今后超高层施工BIM技
术服务探索了一条新的道路。参考文献
[1]准敏.浅谈基于参数化BIM建筑设计技术及其优势[J].建筑工程技术与设计，2015.
[2]王占芳.谈BIM技术的发展和应用[J].山西建筑，2013.
[3]部旭楠，刘辉.BIM（建筑信息模型）技术带来的工作方式的改变[J].城市建设理论研究：电子版，2013.
[4]史瑞英，于赛敏.基于BIM技术建筑类专业平台的构建[J].建设科技，2015
