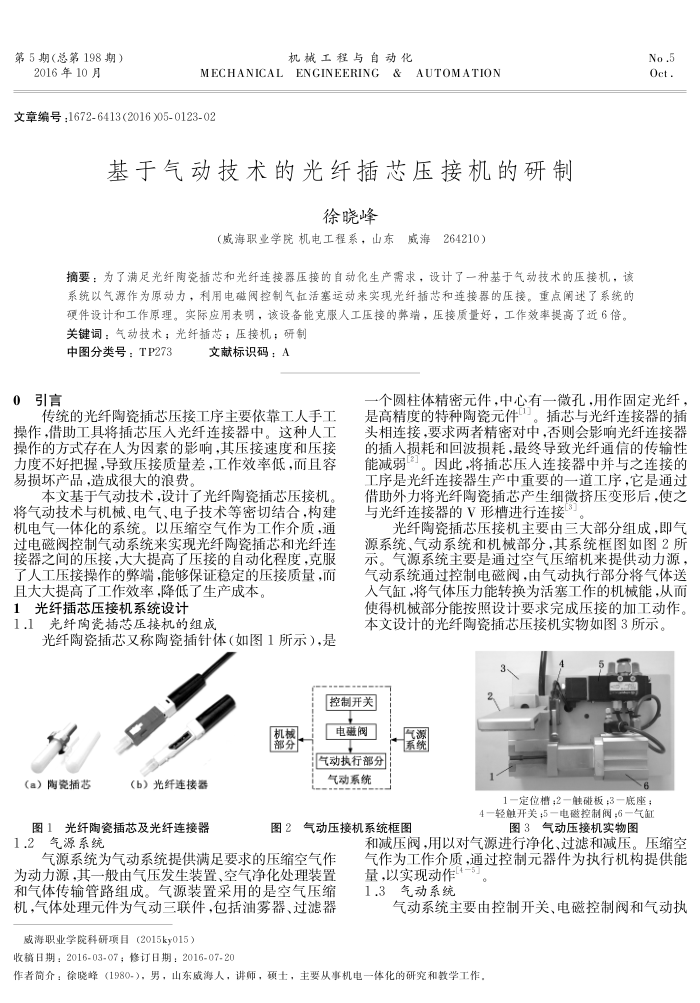

基于气动技术的光纤插芯压接机的研制
徐晓峰
（威海职业学院机电工程系，山东威海264210）
摘要：为了满足光纤陶瓷插芯和光纤连接器压接的自动化生产需求，设计了一种基于气动技术的压接机，该系统以气源作为原动力，利用电磁阀控制气缸活塞运动来实现光纤插芯和连接器的压接。重点阐述了系统的硬件设计和工作原理。实际应用表明，该设备能克服人工压接的算端，压接质量好，工作效率提高了近6倍。关键词：气动技术：光纤插芯：压接机：研制
中图分类号：TP273
0引言
文献标识码：A
No.5 Oct.
个圆柱体精密元件，中心有一微孔，用作固定光纤，
传统的光纤陶瓷插芯压接工序主要依靠工人手工操作，借助工具将插芯压人光纤连接器中。这种人工操作的方式存在人为因素的影响，其压接速度和压接力度不好把握，导致压接质量差，工作效率低，而且容易损坏产品，造成很大的浪费
本文基于气动技术，设计了光纤陶瓷插芯压接机。将气动技术与机械、电气、电子技术等密切结合，构建机电气一体化的系统。以压缩空气作为工作介质，通过电磁阀控制气动系统来实现光纤陶资插芯和光纤连接器之间的压接，大大提高了压接的自动化程度，克服了人工压接操作的擎端能够保证稳定的压接质量，而
且大大提高了工作效率，降低了生产成本。 1光纤插芯压接机系统设计
1.1光纤陶瓷插芯压接机的组成
光纤陶瓷插芯文称陶瓷插针体（如图1所示），是
是高精度的特种陶瓷元件1。插芯与光纤连接器的插头相连接，要求两者精密对中，否则会影响光纤连接器的插入损耗和回波损耗，最终导致光纤通信的传输性能减弱。因此,将插芯压人连接器中并与之连接的工序是光纤连接器生产中重要的一道工序，它是通过借助外力将光纤陶瓷插芯产生细微挤压变形后，使之与光纤连接器的V形槽进行连接
光纤陶瓷插芯压接机主要由三大部分组成，即气源系统、气动系统和机械部分，其系统框图如图2所示。气源系统主要是通过空气压缩机来提供动力源，气动系统通过控制电磁阀，由气动执行部分将气体送入气缸，将气体压力能转换为活塞工作的机械能，从而使得机械部分能按照设计要求完成压接的加工动作，本文设计的光纤陶瓷插芯压接机实物如图3所示。
0
控制开关
机械部分
（a）陶瓷播芯
（b）光纤连接器
图1光纤陶瓷插芯及光纤连接器
电磁阀气动执行部分气动系统
气源系统
1一定位槽；2一触碰板;3一底座； 4一轻触开关：5-电磁控制阀;6—气缸
图2气动压接机系统框图
1.2气源系统
气源系统为气动系统提供满足要求的压缩空气作为动力源，其一般由气压发生装置、空气净化处理装置和气体传输管路组成。气源装置采用的是空气压缩机，气体处理元件为气动三联件，包括油雾器、过滤器
威海职业学院科研项目（2015ky015）
收稿日期：2016-03-07；修订日期：2016-07-20
图3气动压接机实物图
和减压阀，用以对气源进行净化、过滤和减压。压缩空气作为工作介质，通过控制元器件为执行机构提供能
量，以实现动作=5汀 1.3气动系统
气动系统主要由控制开关、电磁控制阀和气动执
