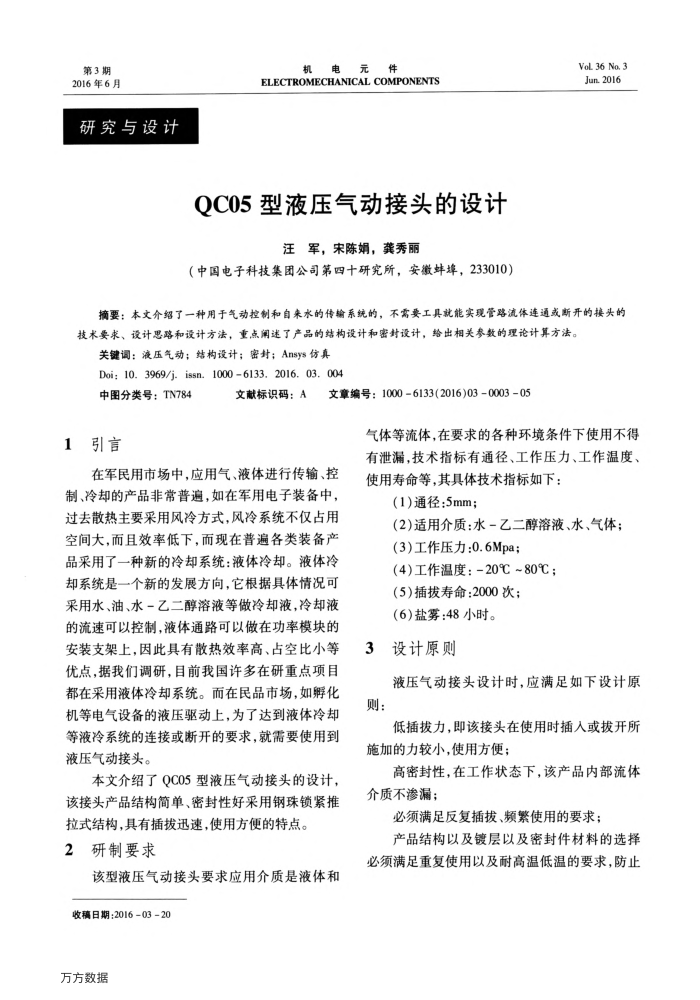

第3期 2016年6月
研究与设计
机电
元
件
ELECTROMECHANICAL COMPONENTS
QC05型液压气动接头的设计
汪军，宋陈娟，龚秀丽
（中国电子科技集团公司第四十研究所，安徽蚌埠，233010）
VoL 36 No. 3 Jun.2016
摘要：本文介绍了一种用于气动控制和自来水的传输系统的，不需要工具就能实现管路流体连通或断开的接头的技术要求、设计思路和设计方法，重点阐述了产品的结构设计和密封设计，给出相关参数的理论计算方法。
关键调：液压气动；结构设计；密封；Ansys仿真 Doi; 10.3969/j.issn.1000 6133.2016. 03.004
中图分类号：TN784
1引言
文献标识码：A
文章编号：10006133(2016)03000305
气体等流体，在要求的各种环境条件下使用不得有泄漏，技术指标有通径、工作压力、工作温度
在军民用市场中，应用气、液体进行传输、控制、冷却的产品非常普遍，如在军用电子装备中，过去散热主要采用风冷方式，风冷系统不仅占用空间大，而且效率低下，而现在普遍各类装备产品采用了一种新的冷却系统：液体冷却。液体冷却系统是一个新的发展方向，它根据具体情况可采用水、油、水-乙二醇溶液等做冷却液，冷却液的流速可以控制，液体通路可以做在功率模块的安装支架上，因此具有散热效率高、占空比小等优点，据我们调研，目前我国许多在研重点项目都在采用液体冷却系统。而在民品市场，如孵化机等电气设备的液压驱动上，为了达到液体冷却等液冷系统的连接或断开的要求，就需要使用到液压气动接头。
本文介绍了QC05型液压气动接头的设计，该接头产品结构简单、密封性好采用钢珠锁紧推
拉式结构，具有插拔迅速，使用方便的特点。 2研制要求
该型液压气动接头要求应用介质是液体和
收稿日期：2016-0320 万方数据
使用寿命等，其具体技术指标如下：
(1）通径：5mm；
(2)适用介质：水-乙二醇溶液、水、气体；(3)工作压力：0.6Mpa；
(4)工作温度：-20℃~80℃；
（5）插拨寿命：2000次；(6)盐雾：48小时。
3 则：
设计原则
液压气动接头设计时，应满足如下设计原低插拨力，即该接头在使用时插入或拨开所
施加的力较小，使用方便；
高密封性，在工作状态下，该产品内部流体介质不渗漏；
必须满足反复插拔、频繁使用的要求：
产品结构以及镀层以及密封件材料的选择必须满足重复使用以及耐高温低温的要求，防止
