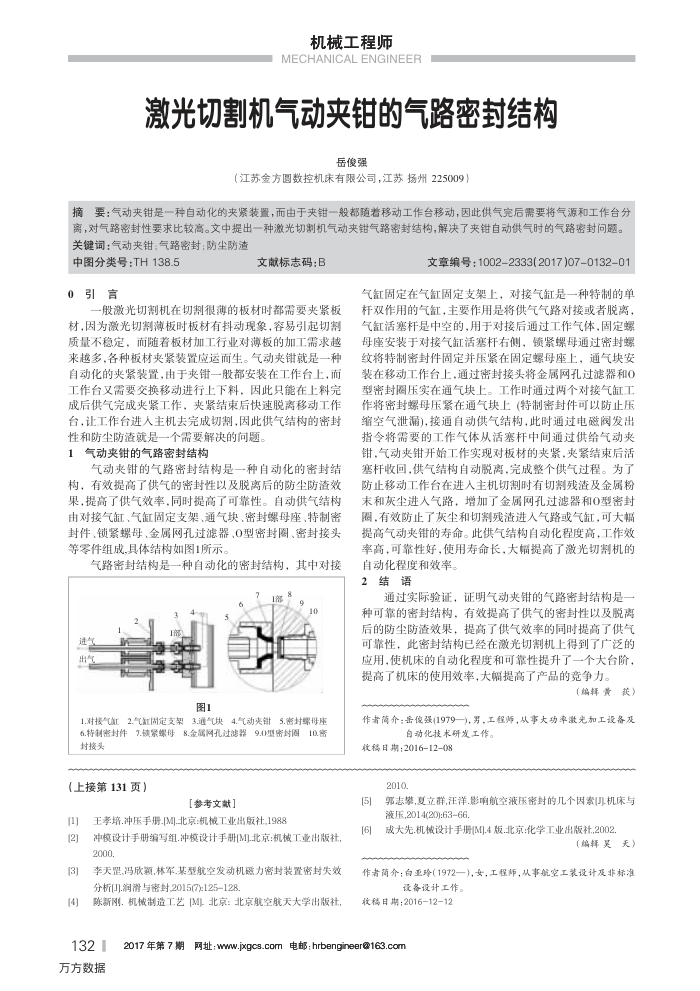

激光切割机气动夹钳的气路密封结构
岳像傻强
（江苏金方圆数控机床有限公司，江苏扬州225009）
摘要：气动夹钳是一种自动化的夹紧装置，而由干夹钳一般都随着移动工作台移动，因此供气完后需要将气源和工作台分离，对气路密封性要求比较高。文中提出一种激光切制机气动夹钳气路密封结构，解决了夹钳自动供气时的气路密封问题。关键词：气动夹钳；气路密封：防尘防渣
中图分类号：TH138.5
0
引言
文献标志码：B
-般激光切割机在切割很薄的板材时都需要夹紧板
材，因为微光切割薄板时板材有抖动现象，容易引起切割质量不稳定，而随着板材加工行业对薄板的加工需求越来越多，各种板材夹紧装置应运而生。气动夹钳就是一种自动化的夹紧装置，由于央钳一般都安装在工作台上，而工作台又要交换移动进行上下料，因此只能在上料完成后供气完成夹紧工作，夹紧结束后快速脱离移动工作台，让工作台进人主机去完成切割，因此供气结构的密封
性和防尘防渣就是一个需要解决的问题。气动夹钳的气路密封结构
气动夹钳的气路密封结构是一种自动化的密封结构，有效提高了供气的密封性以及脱离后的防尘防渣效果，提高了供气效率，同时提高了可靠性。自动供气结构由对接气缸、气缸固定支架、通气块、密封螺母座、特制密封件、锁紧螺母、金属网孔过滤器、0型密封图、密封接头等零件组成，具体结构如图1所示。
气路密封结构是一种自动化的密封结构，其中对接
图1
1.对接气红2.气红固定支架3.通气块4.气动卖钳5.害封螺母座 6.特制密封件7.锁紧螺母8.金属网孔过滤器9.0型密封固10.密封接头
（上接第131页）
【参考文献］
[][2]
[3][4]
王孝培.冲压手册[M]北京：机械工业出版社,1988
冲模设计手册编写组.冲模设计手册[M)北京：机械工业出版社 2000.
李天罡,冯欣额,林军.某型航空发动机磁力密封装置密封失效分析[J].润滑与密封,2015(7):125128
陈新刚。机械制造工艺[M)北京：北京航空航天大学出版社，
132 万方数据
文章编号：1002-2333(2017)07-0132-01
气缸固定在气缸固定支架上，对接气缸是一种特制的单杆双作用的气缸，主要作用是将供气气路对接或者脱离，气缸活塞杆是中空的，用于对接后通过工作气体，固定螺母座安装于对接气缸活塞杆右侧，锁紧螺母通过密封螺纹将特制密封件周定并压紧在固定螺母座上，通气块安装在移动工作台上，通过案封接头将金属网孔过滤器和0 型密封圈压实在通气块上。工作时通过两个对接气缸工作将密封螺母压紧在通气块上(特制密封件可以防止压缩空气泄漏），接通自动供气结构，此时通过电磁阀发出指令将需要的工作气体从活塞杆中间通过供给气动夹钳，气动夹钳开始工作实现对板材的夹紧.夹紧结束后活塞杆收回，供气结构自动脱离，完成整个供气过程。为了防止移动工作台在进人主机切割时有切割残渣及金属粉末和灰尘进人气路，增加了金属网孔过滤器和0型密封恩，有效防止了灰尘和切割残渣进人气路或气缸，可大幅提高气动夹钳的寿命。此供气结构自动化程度高，工作效率高，可靠性好，使用寿命长，大幅提高了激光切割机的
自动化程度和效率。 2结语
通过实际验证，证明气动夹钳的气路密封结构是种可靠的密封结构，有效提高了供气的密封性以及脱离后的防尘防渣效果，提高了供气效率的同时提高了供气可靠性，此密封结构已经在激光切割机上得到了广泛的应用，使机床的自动化程度和可靠性提升了一个大台阶，提高了机床的使用效率，大幅提高了产品的竞争力。
（编辑黄
英
作者简介：岳俊强(1979—)，男，工程师，从事大功率激光加工设备及
白动化技术研发工作
收稿日期：20161208
