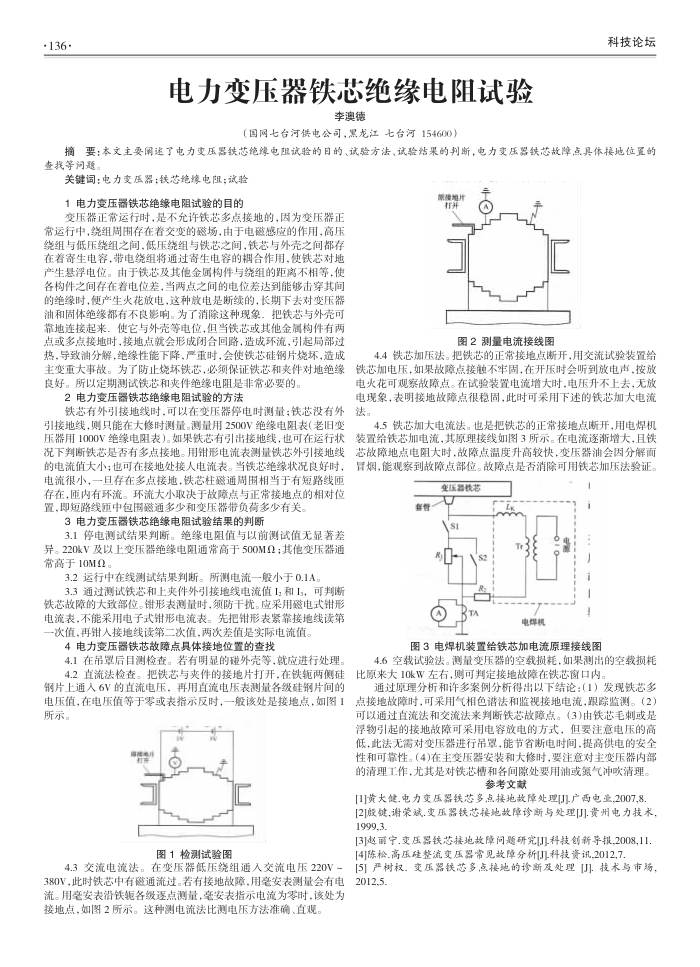

电力变压器铁芯绝缘电阻试验
李澳德
(国网七台河供电公司，黑龙江七台河154600）
科技论坛
要：本文主要阐述了电力变压器铁芯绝缘电阻试验的目的、试验方法、试验结果的判断，电力变压器铁芯故障点具体接地位置的摘
查找等同题，
关键词：电力变压器；铁芯绝缘电阻；试验
1电力变压器铁芯绝缘电阻试验的目的
变压器正常运行时，是不允许铁芯多点接地的，因为变压器正常运行中，绕组周围存在着交变的磁场，由于电磁感应的作用，高压绕组与低压绕组之间.低压绕组与铁芯之间，铁芯与外壳之间都存在着寄生电容，带电绕组将通过寄生电容的耦合作用.使铁芯对地产生悬浮电位。由于铁芯及其他金属构件与绕组的距离不相等，使各构件之间存在着电位差，当两点之间的电位差达到能够击穿其间的绝缘时，便产生火花放电，这种放电是断续的，长期下去对变压器油和固体绝缘都有不良影响。为了消除这种现象。把铁芯与外壳可靠地连接起来。使它与外壳等电位，但当铁芯或其他金属构件有两点或多点接地时，接地点就会形成闭合回路，造成环流，引起局部过热，导致油分解，绝缘性能下降，严重时，会使铁芯硅钢片烧坏，造成主变重大事故。为了防止烧坏铁芯，必须保证铁芯和爽件对地绝缘良好。所以定期测试铁芯和夹件绝缘电阻是非常必要的，
2电力变压器铁芯绝缘电阻试验的方法
铁芯有外引接地线时，可以在变压器停电时测量；铁芯没有外引接地线，则只能在大修时测量。测量用2500V绝缘电阻表（老旧变压器用1000V绝缘电阻表）。如果铁芯有引出接地线，也可在运行状况下判断铁芯是否有多点接地。用钳形电流表测量铁芯外引接地线的电流值大小；也可在接地处接人电流表。当铁芯绝缘状况良好时，电流很小，一且存在多点接地，铁芯柱磁通周围相当于有短路线匝存在，匝内有环流。环流大小取决于故障点与正常接地点的相对位置，即短路线匝中包围磁通多少和变压器带负荷多少有关。
3电力变压器铁芯绝缘电阻试验结果的判断
3.1停电测试结果判断。绝缘电阻值与以前测试值无显著差异。220kV及以上变压器绝缘电阻通常高于500MQ；其他变压器通常高于10M0
3.2运行中在线测试结果判断。所测电流一般小于0.1A
3.3通过测试铁芯和上夹件外引接地线电流值I和Is，可判断铁芯故障的大致部位。钳形表测量时，须防干扰。应采用磁电式钳形电流表，不能采用电子式钳形电流表。先把钳形表紧靠接地线读第一次值.再钳人接地线读第二次值，两次差值是实际电流值。
4电力变压器铁芯故障点具体接地位置的查找
4.1在吊罩后目测检查。若有明显的磁外壳等，就应进行处理， 4.2直流法检查。把铁芯与夹件的接地片打开，在铁两侧硅
钢片上通人6V的直流电压，再用直流电压表测量各级硅钢片间的电压值，在电压值等于零或表指示反时，一般该处是接地点，如图1 所示。
图1检测试验图
4.3交流电流法。在变压器低压绕组通入交流电压220V 380V，此时铁芯中有磁通流过。若有接地故障，用毫安表测量会有电流。用毫安表沿铁轭各级逐点测量，毫安表指示电流为零时，该处为接地点，如图2所示。这种测电流法比测电压方法准确、直观。
限缕雄片
图2测量电流接线图
4.4铁芯加压法。把铁芯的正常接地点断开，用交流试验装置给铁芯加电压，如果故障点接触不牢固，在开压时会听到放电声，按放电火花可观察故障点。在试验装置电流增大时，电压升不上去，无放电现象，表明接地故障点很稳固，此时可采用下述的铁芯加大电流法
4.5铁芯加大电流法。也是把铁芯的正常接地点断开，用电焊机装置给铁芯加电流，其原理接线如图3所示。在电流逐渐增大，且铁芯故障地点电阻大时，故障点温度升高较快，变压器油会固分解面胃烟，能观察到故障点部位。故障点是否消除可用铁芯加压法验证。
变压器段芯套管
S
电
KTA
电焊机
图3电焊机装置给铁芯加电流原理接线图
4.6空载试验法。测量变压器的空载损耗，如果测出的空载损耗比原来大10W左右，则可判定接增故障在铁芯窗口内，
通过原理分析和许多案例分析得出以下结论：（1）发现铁芯多点接地故障时，可采用气相色谱法和监视接地电流，跟踪监测。（2）可以通过直流法和交流法来判断铁芯故障点。（3)由铁芯毛刺或是浮物引起的接地故障可采用电容放电的方式，但要注意电压的高低，此法无需对变压器进行吊罩，能节省断电时间，提高供电的安全性和可靠性。(4)在主变压器安装和大修时，要注意对主变压器内部的清理工作，尤其是对铁芯槽和各间原处要用油或氮气冲吹清理。
参考文献
[1]黄大健.电力变压器铁芯多点接地故障处理[]广西电业,2007,8.[2]段健,谢荣斌.变压器铁芯接地故障诊断与处理[]].责州电力技术， 1999,3.
[3]赵丽宁.变压器铁芯接地故障问题研究[J]科技创新乎报,2008,11.[4]陈松.高压硅整流变压器常见数障分析[J]科技资讯,2012,7]
[5]严树权.变压器铁芯多点接地的诊断及处理[1]技术与市场， 2012,5.
