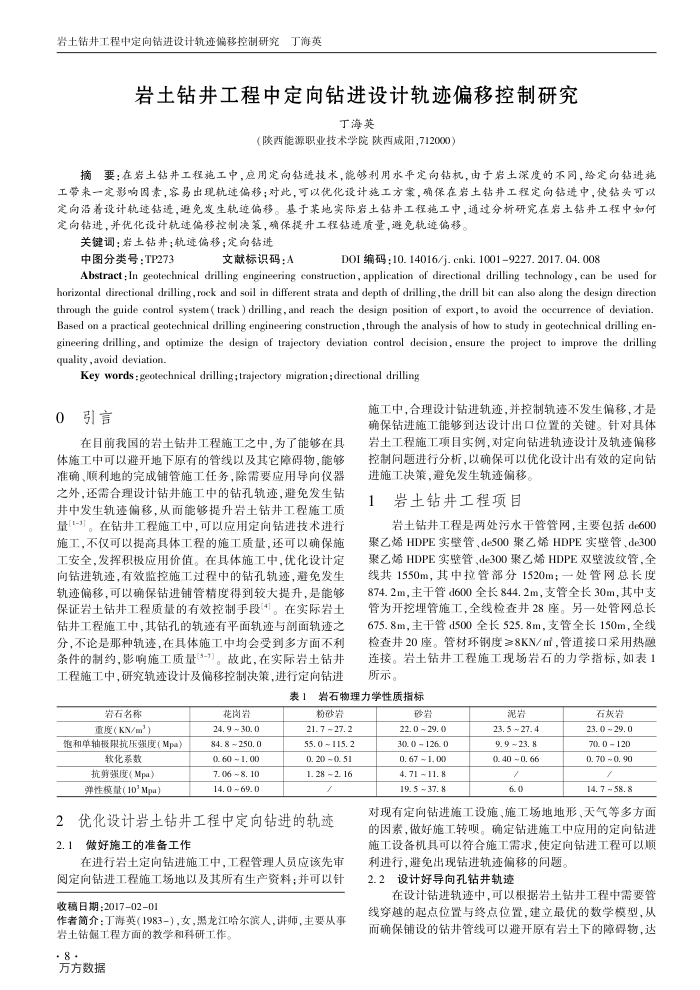

岩土钻井工程中定向钻进设计轨迹偏移控制研究
丁海英
(陕西能源职业技术学院陕西成阳，712000）
摘要：在岩土钻并工程施工中，应用定向钻进技术，能够利用水平定向钻机，由于岩土深度的不同，给定向钻进施工带来一定影响图素，容易出现就速偏移；对此，可以优化设计施工方案，确保在岩土钻并工程定向钻进中，使钻头可以定向沿看设计轨逆钻进，避免发生轨迹偏移。基于某地实际岩土钻并工程施工中，通过分析研究在岩土钻并工程中如何定向钻进，并优化设计轨述偏移控制决策，确保提升工程钻进质量，避免轨迹偏移。
关键调：岩土钻并；轨逆偏移；定向钻进
中图分类号：TP273
文献标识码：A
D0I 编码:10. 14016/j. cnki. 10019227. 2017. 04. 008
Abstract : In geotechnical drilling engineering construction, application of directional drilling technology , can be used for horizontal directional drilling,rock and soil in different strata and depth of drilling,the drill bit can also along the design direction through the guide control system (track ) drilling, and reach the design position of export, to avoid the occurrence of deviation. Based on a practical geotechnical drilling engineering construction ,through the analysis of how to study in geotechnical drilling en-gineering drilling, and optimize the design of trajectory deviation control decision, ensure the project to improve the drilling quality , avoid deviation.
Key words : geotechnical drilling ; trajectory migration ; directional drilling
引言 0
在自前我国的岩土钻井工程施工之中，为了能够在具体施工中可以避开地下原有的管线以及其它障碍物，能够准确、顺利地的完成铺管施工任务，除需要应用导间仪器之外，还需合理设计钻井施工中的钻孔轨迹，避免发生钻并中发生轨迹偏移，从而能够提升岩土钻并工程施工质量[1-3]。在钻井工程施工中，可以应用定向钻进技术进行施工，不仅可以提高具体工程的施工质量，还可以确保施工安全，发挥积极应用价值。在具体施工中，优化设计定向钻进轨迹，有效监控施工过程中的钻孔轨迹，避免发生轨迹偏移，可以确保钻进铺管精度得到较大提升，是能够保证岩土钻井工程质量的有效控制手段4)。在实际岩土钻井工程施工中，其钻孔的轨迹有平面轨迹与剖面轨迹之分，不论是那种轨迹，在具体施工中均会受到多方面不利条件的制约，影响施工质量(5-})。故此，在实际岩土钻井工程施工中，研究轨迹设计及确移控制决策，进行定向钻进
施工中，合理设计钻进轨迹，并控制轨迹不发生偏移，才是确保钻进施工能够到达设计出口位置的关键。针对具体岩土工程施工项目实例，对定间钻进轨迹设计及轨迹偏移控制问题进行分析，以确保可以优化设计出有效的定向钻进施工决策，避免发生轨迹偏移。
岩土钻井工程项目
岩土钻井工程是两处污水干管管网，主要包括de600 聚乙烯HDPE实壁管、de500聚乙烯HDPE实壁管、de300 聚乙烯HDPE实壁管、de300聚乙烯HDPE双壁波纹管，全线共1550m，其中拉管部分1520m；一处管网总长度 874.2m，主干管d600全长844.2m，支管全长30m，其中支管为开挖理管施工，全线检查并28座。另一处管网总长 675.8m，主干管d500全长525.8m，支管全长150m，全线检查井20座。管材环钢度8KN/nf，管道接口采用热融连接。岩土钻井工程施工现场岩石的力学指标，如表1 所示。
表1岩石物理力学性质指标
岩石名称重度(KN/m）
跑和单轴极限抗压强度（Mpa）
软化系数抗剪强度(Mpa) 弹性模量(10’Mpa）
花岗岩 24. 9 ~ 30. 0 84. 8 ~250. 0 0. 60 ~ 1. 00 7. 06 ~ 8. 10 14. 0 ~ 69. 0
粉砂岩 21. 7 ~ 27. 2 55. 0 ~115. 2 0. 20 ~ 0.51 1. 28 ~ 2. 16
n
优化设计岩土钻井工程中定向钻进的轨迹 2.1做好施工的准备工作
在进行岩土定向钻进施工中，工程管理人员应该先审
阅定间钻进工程施工场地以及其所有生产资料：并可以针收稿日期：2017-02-01
作者简介：丁海英(1983-），女，黑龙江哈尔滨人，讲师，主要从事
若土钻工程方面的教学和科研工作。.8.
万方数据
砂岩 22. 0 ~ 29. 0 30. 0 ~ 126. 0 0. 67 ~ 1.00 4. 71 ~11. 8 19.5 ~ 37. 8
泥岩 23. 5 ~ 27. 4 9.9 ~23. 8 0. 40 ~ 0. 66
6.0
石灰岩 23. 0 ~ 29. 0 70.0 ~120 0. 70 ~ 0. 90
14.7 ~ 58.8
对现有定向钻进施工设施、施工场地地形、天气等多方面的因素，做好施工转呗。确定钻进施工中应用的定向钻进施工设备机具可以符合施工需求，使定间钻进工程可以顺
利进行，避免出现钻进轨迹偏移的问题。 2.2设计好导向孔钻并轨速
在设计钻进轨迹中，可以根据岩土钻井工程中需要管线穿越的起点位置与终点位置，建立最优的数学模型，从而确保铺设的钻井管线可以避开原有岩土下的障碍物，达
