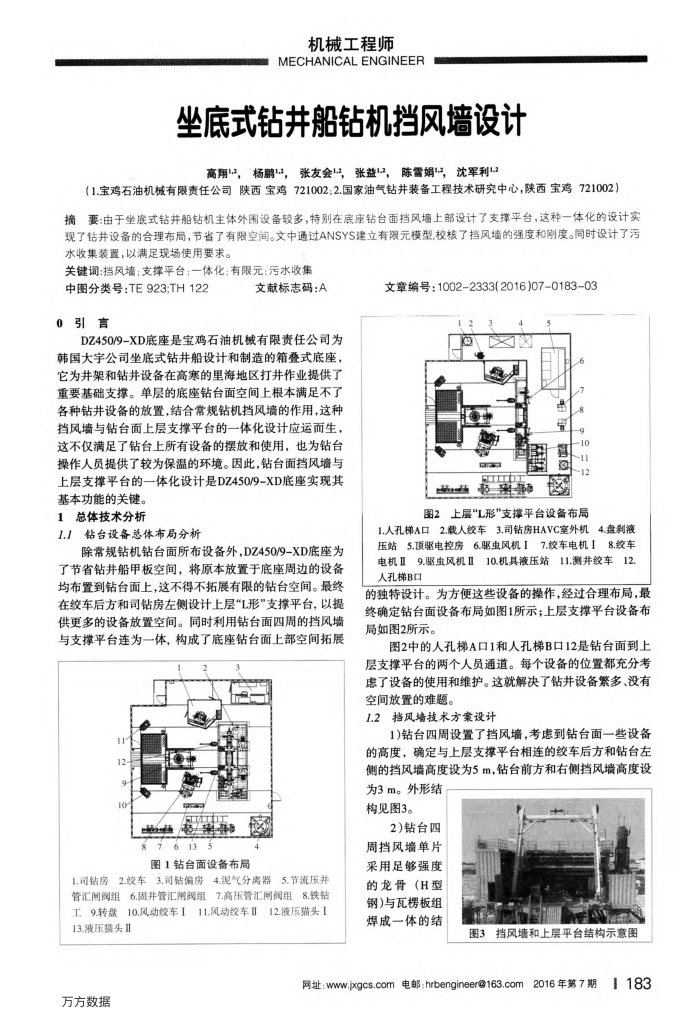

坐底式钻井船钻机挡风墙设计高期"，杨鹏1，张友会12，张益1，陈雪娟，沈军利12
（1.宝鸡石油机械有限责任公司陕西宝鸡721002：2.国家油气钻井装备工程技术研究中心，陕西宝鸡721002）摘要：由于坐底式钻并船钻机主体外围设备较多，特别在底座钻台面挡风墙上部设计了支撑平台，这种一体化的设计实现了钻并设备的合理布局，节省了有限空间。文中通过ANSYS建立有限元模型,校核了挡风墙的强度和刚度。同时设计了污水收集装置，以满足现场使用要求。
关键词：挡风墙：支撑平台：一体化：有限元：污水收集
中图分类号：TE923:TH122 0引言
文献标志码：A
DZ450/9-XD底座是宝鸡石油机械有限责任公司为韩国大宇公司坐底式钻井船设计和制造的箱叠式底座，它为井架和钻井设备在高寒的里海地区打井作业提供了重要基础支撑。单层的底座钻台面空间上根本满足不了各种钻井设备的放置，结合常规钻机挡风墙的作用，这种挡风墙与钻台面上层支撑平台的一体化设计应运而生，这不仅满足了钻台上所有设备的摆放和使用，也为钻台操作人员提供了较为保温的环境。因此，钻台面挡风墙与上层支撑平台的一体化设计是DZ450/9-XD底座实现其
基本功能的关键。 1总体技术分析
1.1钻台设备总体布局分析
除常规钻机钻台面所布设备外，DZ450/9-XD底座为了节省钻井船甲板空间，将原本放置于底座周边的设备均布置到钻台面上，这不得不拓展有限的钻台空间。最终在绞车后方和司钻房左侧设计上层“L形”支撑平台，以提供更多的设备放置空间。同时利用钻台面四周的挡风墙与支撑平台连为一体，构成了底座钻台面上部空间拓展
76135
图1钻台面设备布局
1.司钻房2.绞车3.司钻偏房4.泥气分离器5.节流压井管汇闸阅组6.固井管汇南阔组7.高压管汇闸阀组8.铁钻工9.转盘10.风动绞车【11.风动绞车Ⅱ12.液压猫头1 13.液压猫头Ⅱ
文章编号：1002-2333(2016)07-0183-03
品蜜
喜
10 11 s
图2上层“L形"支撑平台设备布局
1.人孔梯A口2.载人绞车3.司钻房HAVC室外机4.盘利液压站5.顶驱电控房6.驱虫风机17.饺车电机18.绞车电机9.驱虫风机Ⅱ10.机具液压站11.测井绞车12. 人孔梯B口
的独特设计。为方便这些设备的操作，经过合理布局，最终确定钻台面设备布局如图1所示；上层支撑平台设备布局如图2所示。
图2中的人孔梯A口1和人孔梯B口12是钻台面到上层支撑平台的两个人员通道。每个设备的位置都充分考虑了设备的使用和维护。这就解决了钻井设备繁多、没有空间放置的难题。
1.2挡风培技术方索设计
1)钻台四周设置了挡风墙，考虑到钻台面一些设备的高度，确定与上层支撑平台相连的绞车后方和钻台左侧的挡风墙高度设为5m，钻台前方和右侧挡风墙高度设
为3m。外形结构见图3。
2)钻台四周挡风增单片采用足够强度的龙骨（H型钢)与瓦楞板组
焊成一体的结
图3挡风墙和上层平台结构示意图
