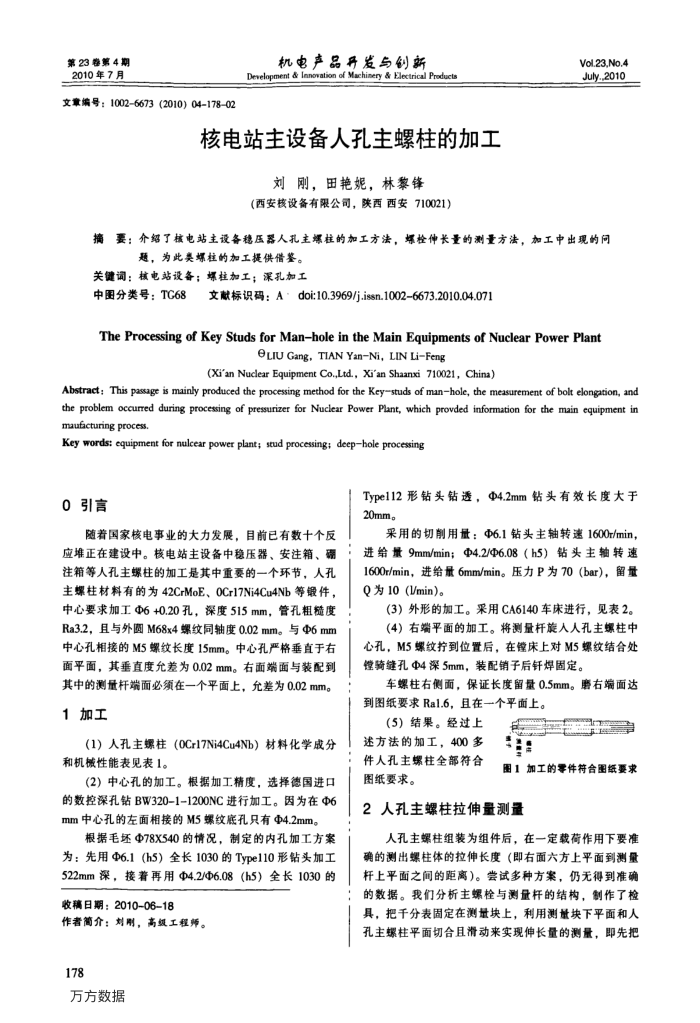

核电站主设备人孔主螺柱的加工
刘刚，田艳妮，林黎锋
(西安核设备有限公司，陕西西安710021）
Vol.23,No.4 July.2010
摘要：介绍了核电站主设备稳压器人孔主螺柱的加工方法，爆检伸长量的测量方法，加工中出现的问
题，为此类螺柱的加工提供借整。
关键调：核电站设备：螺柱加工；深孔加工
中图分类号：TC68
文献标识码：A-doi:10.3969/j.issn.10026673.2010.04.071
The Processing of Key Studs for Manhole in the Main Equipments of Nuclear Power Plant
LIU Gang, TIAN YanNi, LIN LiFeng
(Xi'an Nuclear Equipment Co.,Ltd., Xian Shaanxi 710021, China)
Abstract: This passage is mainly produced the processing method for the Key=studs of manhole, the measurement of bolt elongation, and the problem occurred during processing of pressurizer for Nuclear Power Plant, which provded information for the main equipment in maufacturing process.
Key words: equipment for nulcear power plant; stud processing; deephole processing
0引言
随着国家核电事业的大力发展，目前已有数十个反应堆正在建设中。核电站主设备中稳压器、安注箱、确注箱等人孔主螺柱的加工是其中重要的一个环节，人孔主螺柱材料有的为42CrMoE、OCr17Ni4Cu4Nb等锻件，中心要求加工@6+0.20孔，深度515mm，管孔粗髓度 Ra3.2，且与外圆M68x4螺纹同轴度0.02mm。与Q6mm 中心孔相接的M5螺纹长度15mm。中心孔严格垂直于右面平面，其垂直度允差为0.02mm。右面端面与装配到其中的测量杆端面必须在一个平面上，允差为0.02mm。
1加工
（1）人孔主螺柱（OCr17Ni4Cu4Nb）材料化学成分和机械性能表见表1。
(2）中心孔的加工。根据加工精度，选择德国进口的数控深孔钻BW320-1-1200NC进行加工。因为在Φ6 mm中心孔的左面相接的M5螺纹底孔只有Φ4.2mm。
根据毛坏还Φ78X540的情况，制定的内孔加工方案为：先用6.1（h5）全长1030的Type110形钻头加工 522mm深，接着再用Φ4.2/Φp6.08（h5）全长1030的
收稿日期：2010-06-18
作者简介：对时，高级工程师。 178
万方数据
Type112形钻头钻透，Φ4.2mm钻头有效长度大于 20mm。
采用的切削用量：6.1钻头主轴转速1600r/min，进给量9mm/min；Q4.2/p6.08（h5）钻头主轴转速 1600r/min，进给量6mm/min。压力P为70（bar），留量 Q为10 (/min)。
(3）外形的加工。采用CA6140车床进行，见表2。（4）右端平面的加工。将测量杆旋人人孔主螺柱中
心孔，M5螺纹拧到位置后，在镗床上对M5螺纹结合处镗骑缝孔d4深5mm，装配销子后钎焊固定。
车螺柱右侧面，保证长度留量0.5mm。磨右端面达到图纸要求Ra1.6，且在一个平面上。
(5）结果。经过上
述方法的加工，400多件人孔主螺柱全部符合图纸要求。
