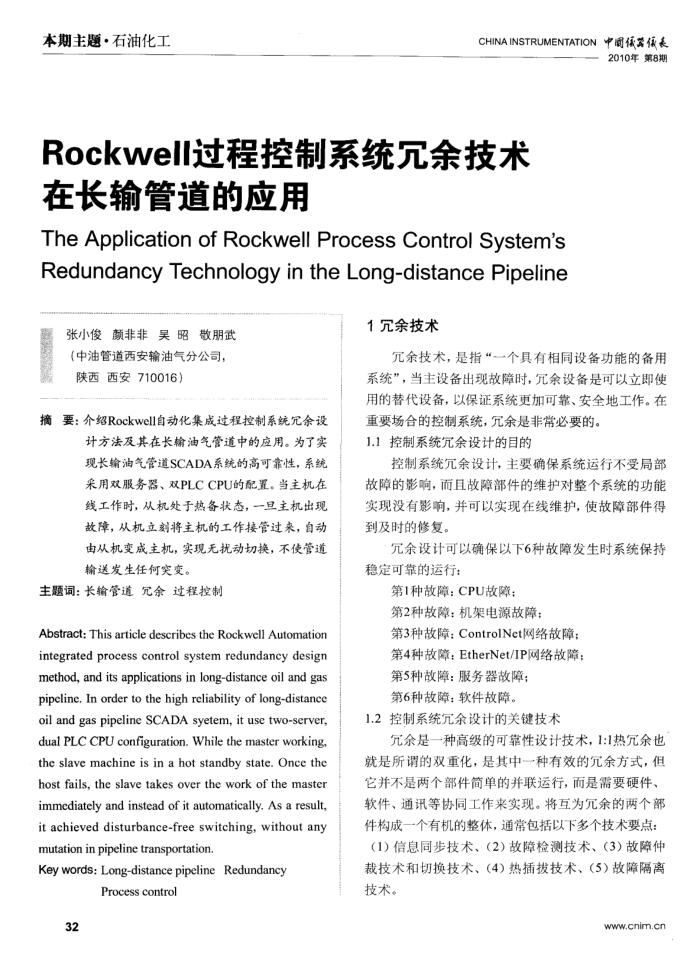

Rockwell过程控制系统穴余技术在长输管道的应用
TheApplicationofRockwellProcessControlSystem's Redundancy Technology in the Long-distance Pipeline
张小俊颜非非吴昭散朋武（中油管道西安输油气分公司陕西西安710016）
摘要：介绍Rockwell自动化集成过程控制系统允余设
计方法及其在长输油气管道中的应用。为了实现长输油气管道SCADA系统的高可靠性，系统采用双服务器、双PLCCPU的配置。当主机在线工作时，从机处于热备状态，一旦主机出现故障，从机立刻将主机的工作接管过来，自动由从机变成主机，实现无扰动切换，不使管道输送发生任何突变。
主题词：长输管道允余过程控制
Abstract: This article describes the Rockwell Automation integrated process control system redundancy design method, and its applications in long-distance oil and gas pipcline., In order to the high reliability of long-distance oil and gas pipeline SCADA syetem, it use two-server, dual PLC CPU configuration. While the master working, the slave machine is in a hot standby state. Once the host fails, the slave takes over the work of the master immcdiately and instead of it automatically. As a result, it achieved disturbance-free switching, without any mutation in pipeline transportation.
Key words: Long-distance pipeline Redundancy
Process control 32
1穴余技术
允余技术，是指“一个具有相同设备功能的备用系统”，当主设备出现故障时，允余设备是可以立即使用的替代设备，以保证系统更加可靠、安全地工作。在
重要场合的控制系统，允余是非常必要的。 1.1控制系统允余设计的目的
控制系统允余设计，主要确保系统运行不受局部故障的影响，而且故障部件的维护对整个系统的功能实现没有影响，并可以实现在线维护，使故障部件得到及时的修复。
元余设计可以确保以下6种故障发生时系统保持稳定可靠的运行：
第1种故障：CPU故障；
第2种故障：机架电源故障：
第3种故障：ControlNct网络故障第4种故障：EtherNet/IP网络故障；
第5种故障：服务器故障；第6种故障；软件故障。
1.2控制系统允余设计的关键技术
究余是一种高级的可靠性设计技术，1:1热穴余也就是所谓的双重化，是其中一种有效的允余方式，但它并不是两个部件简单的并联运行，而是需要硬件、软件、通讯等协同工作来实现。将互为允余的两个部件构成一个有机的整体，通常包括以下多个技术要点：(1）信息同步技术、（2）故障检测技术、（3）故障仲裁技术和切换技术、（4）热插拨技术、（5）故障隔离技术。
