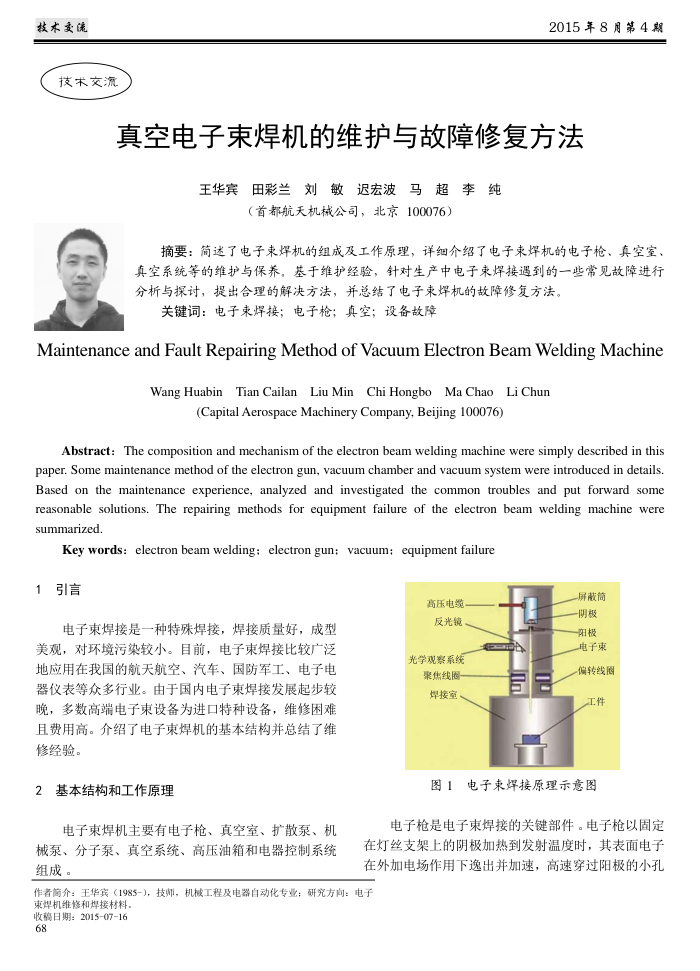

2015年8月第4熟
真空电子束焊机的维护与故障修复方法
王华宾田彩兰刘敏迟宏波马超李纯
（首都航天机械公司，北京100076）
摘要：简述了电子束焊机的组成及工作原理，详细介绍了电子束焊机的电子枪、真空室、真空系统等的维护与保养，基于维护经验，针对生产中电子束焊接遇到的一些常见故障进行分析与探讨，提出合理的解决方法，并总结了电子束焊机的故障修复方法。
关键词：电子束焊接；电子枪；真空；设备故障
MaintenanceandFaultRepairingMethodofVacuumElectronBeamWeldingMachine
WangHuabinTian CailanLiuMinChiHongboMa ChaoLiChun
(Capital Aerospace Machinery Company, Beijing 100076)
Abstract:The composition and mechanism of the electron beam welding machine were simply described in this paper. Some maintenance method of the electron gun, vacuum chamber and vacuum system were introduced in details. Based on the maintenance experience, analyzed and investigated the common troubles and put forward some reasonable solutions. The repairing methods for equipment failure of the electron beam welding machine were summarized
Key words: electron beam welding: electron gun: vacuum; equipment failure
1引言
电子束焊接是一种特殊焊接，焊接质量好，成型美观，对环境污染较小。目前，电子束焊接比较广泛地应用在我国的航天航空、汽车、国防军工、电子电器仪表等众多行业。由于国内电子束焊接发展起步较晚，多数高端电子束设备为进口特种设备，维修困难且费用高。介绍了电子束焊机的基本结构并总结了维修经验。
2基本结构和工作原理
电子束焊机主要有电子枪、真空室、扩散泵、机械泵、分子泵、真空系统、高压油箱和电器控制系统组成。
高压电缆反光镜，
光学观察系统聚焦线圈焊接室
屏蔽简阴极阳极电子束偏转线圈
工件
图1电子束焊接原理示意图
电子枪是电子束焊接的关键部件。电子枪以固定在灯丝支架上的阴极加热到发射温度时，其表面电子在外加电场作用下逸出并加速，高速穿过阳极的小孔
作者简介：王华宾（1985-），技师，机械工程及电器自动化专业：研究方向：电子
束焊机维修和焊接材料，收稿日期：2015-07-16 68
