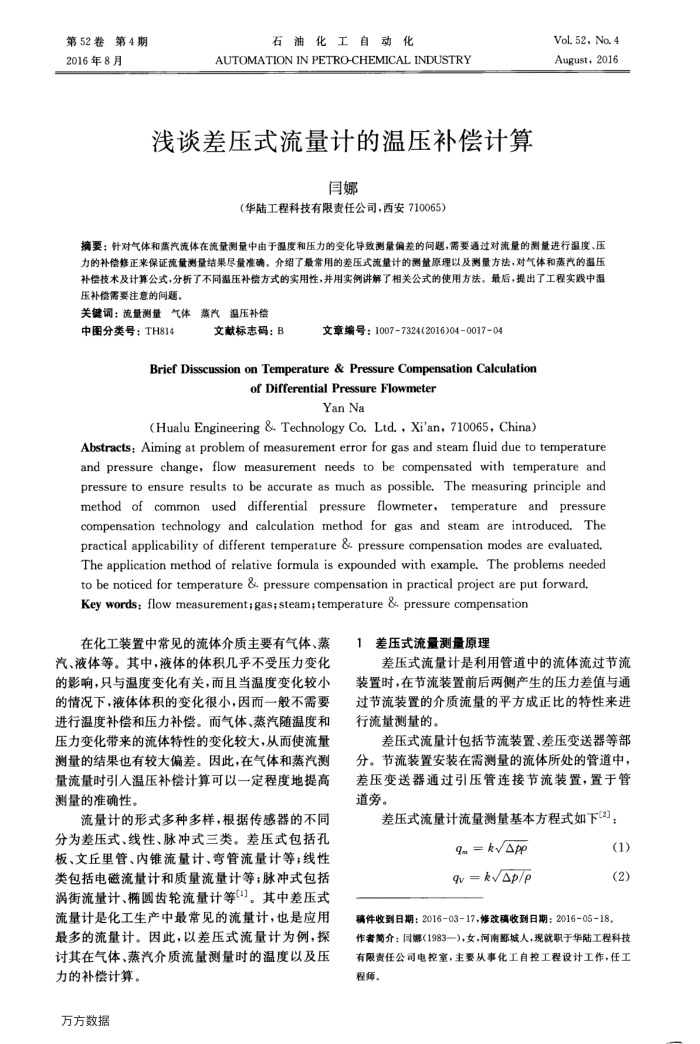

浅谈差压式流量计的温压补偿计算
闫娜
（华陆工程科技有限责任公司，西安710065）
Vol. 52, No. 4 August，2016
摘要：针对气体和燃汽流体在流量测量中由于温度和压力的变化导致测量偏差的间题，需要通过对流量的测量进行温度、压力的补偿修正来保证流量测量结果尽量准确。介绍了最常用的差压式流量计的测量原理以及测量方法，对气体和蒸汽的温压补偿技术及计算公式，分析了不同温压补偿方式的实用性，并用实例讲解了相关公式的使用方法。最后，提出了工程实践中温
压补偿需要注意的间题，关键调：流量测量
气体
蒸汽温压补偿
中图分类号：TH814
文献标志码：B
文章编号：1007-7324(2016)040017-04
Brief Disscussion on Temperature & Pressure Compensation Calculation
ofDifferential PressureFlowmeter
Yan Na
(Hualu Engineering & Technology Co.Ltd.,Xi'an,710065, China)
Abstracts: Aiming at problem of measurement error for gas and steam fluid due to temperature and pressure change, flow measurement needs to be compensated with temperature and pressure to ensure results to be accurate as much as possible. The measuring principle and method of common used differential pressure flowmeter，temperature and pressure compensation technology and calculation method for gas and steam are introduced. The practical applicability of different temperature & pressure compensation modes are evaluated. The application method of relative formula is expounded with example. The problems needed to be noticed for temperature & pressure compensation in practical project are put forward. Keywords:flowmeasurement;gas;steam;temperature &pressure compensation
在化工装置中常见的流体介质主要有气体、蒸汽、液体等。其中，液体的体积几平不受压力变化的影响，只与温度变化有关，而且当温度变化较小的情况下，液体体积的变化很小，因而一般不需要进行温度补偿和压力补偿。而气体、蒸汽随温度和压力变化带来的流体特性的变化较大，从而使流量测量的结果也有较大偏差。因此，在气体和蒸汽测量流量时引入温压补偿计算可以一定程度地提高测量的准确性。
流量计的形式多种多样，根据传感器的不同
分为差压式、线性、脉冲式三类。差压式包括孔板、文丘里管、内锥流量计、弯管流量计等；线性类包括电磁流量计和质量流量计等；脉冲式包括涡街流量计、椭圆齿轮流量计等门。其中差压式流量计是化工生产中最常见的流量计，也是应用最多的流量计。因此，以差压式流量计为例，探讨其在气体、蒸汽介质流量测量时的温度以及压
力的补偿计算。万方数据
差压式流量测量原理 1
差压式流量计是利用管道中的流体流过节流装置时，在节流装置前后两侧产生的压力差值与通过节流装置的介质流量的平方成正比的特性来进行流量测量的。
差压式流量计包括节流装置、差压变送器等部分。节流装置安装在需测量的流体所处的管道中，差压变送器通过引压管连接节流装置，置于管道旁。
差压式流量计流量测量基本方程式如下[2]，
qm=kVAp qv=kVAp/p
(1)(2)
