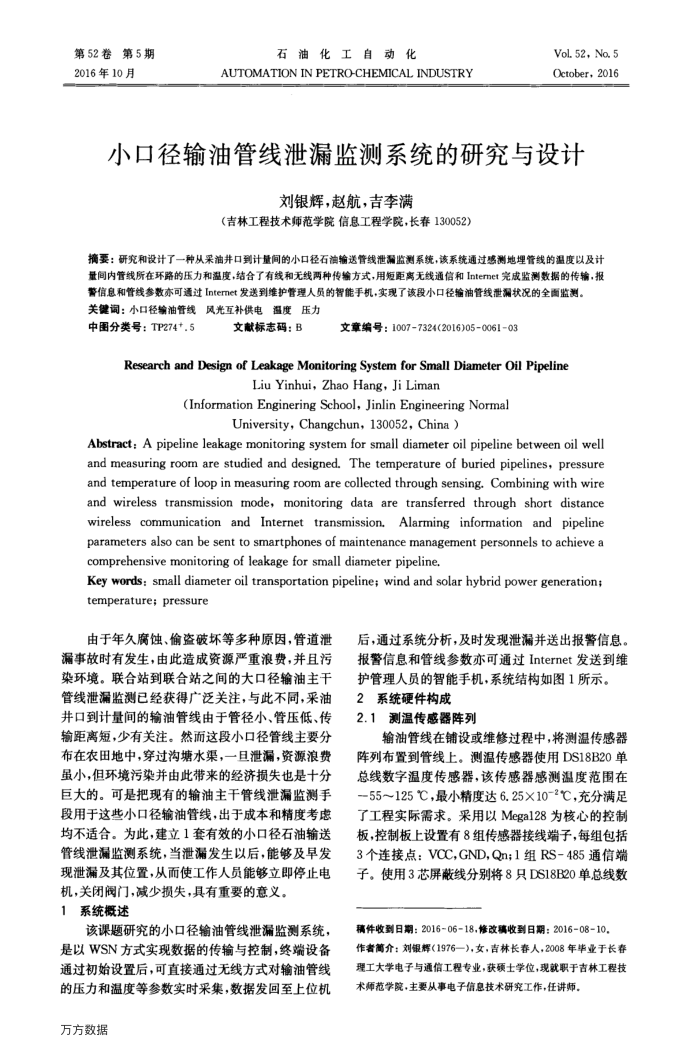

第52卷第5期 2016年10月
石油化工自动化
AUTOMATION IN PETRO-CHEMICAL INDUSTRY
Vol. 52, No. 5 October，2016
小口径输油管线泄漏监测系统的研究与设计
刘银辉，赵航，吉李满
（吉林工程技术师范学院信息工程学院，长春130052）
摘要：研究和设计了一种从采油并口到计量间的小口径石油输送管线泄漏监测系统，该系统通过感测地埋管线的温度以及计量间内管线所在环路的压力和温度，结合了有线和无线两种传输方式，用短距离无线通信和Intermet完成监测数据的传输，报
警信息和管线参数亦可通过Intermet发送到维护管理人员的智能手机，实现了该段小口径输油管线泄漏状况的全面监测。关键词：小口径输油管线风光互补供电温度压力
中图分类号：TP274+.5
文献标志码：B
文章编号：1007-7324(2016)05-0061-03
Research and Design of Leakage Monitoring System for Small Diameter Oil Pipeline
Liu Yinhui,Zhao Hang,Ji Liman
(Information Enginering School, Jinlin Engineering Normal
University,Changchun,130052,China)
Abstract: A pipeline leakage monitoring system for small diameter oil pipeline between oil well and measuring room are studied and designed. The temperature of buried pipelines, pressure and temperature of loop in measuring room are collected through sensing. Combining with wire and wireless transmission mode, monitoring data are transferred through short distance wireless communication and Internet transmission.Alarming information and pipeline parameters also can be sent to smartphones of maintenance management personnels to achieve a comprehensive monitoring of leakage for small diameterpipeline,
Key words: small diameter oil transportation pipeline; wind and solar hybrid power generation; temperature；pressure
由于年久腐蚀、愉盗破坏等多种原因，管道泄
漏事故时有发生，由此造成资源严重浪费，并目污染环境。联合站到联合站之间的大口径输油主于管线泄漏监测已经获得广泛关注，与此不同，采油井口到计量间的输油管线由于管径小、管压低、传输距离短，少有关注。然而这段小口径管线主要分布在农田地中，穿过沟塘水渠，一且泄漏，资源浪费虽小，但环境污染并由此带来的经济损失也是十分巨大的。可是把现有的输油主干管线泄漏监测手段用于这些小口径输油管线，出于成本和精度考虑均不适合。为此，建立1套有效的小口径石油输送管线泄漏监测系统，当泄漏发生以后，能够及早发现泄漏及其位置，从而使工作人员能够立即停止电机，关闭阅门，减少损失，具有重要的意义。
系统概述
该课题研究的小口径输油管线泄漏监测系统，是以WSN方式实现数据的传输与控制，终端设备通过初始设置后，可直接通过无线方式对输油管线的压力和温度等参数实时采集，数据发回至上位机
万方数据
后，通过系统分析，及时发现泄蒲并送出报警信息报警信息和管线参数亦可通过Internet发送到维护管理人员的智能手机，系统结构如图1所示。
系统硬件构成 2
2.1测温传感器阵列
输油管线在铺设或维修过程中，将测温传感器
阵列布置到管线上。测温传感器使用DS18B20单总线数字温度传感器，该传感器感测温度范围在-55～125℃，最小精度达6.25×10-2℃，充分满足了工程实际需求。采用以Mega128为核心的控制板，控制板上设置有8组传感器接线端子，每组包括 3个连接点：VCC,GND，Qn；1组RS-485通信端子。使用3芯屏蔽线分别将8只DS18B20单总线数
稿件收到日期：2016-06-18，修改稿收到日期：2016-08-10，作者简介：刘银辉（1976—)，女，吉林长春人，2008年毕业于长春理工大学电子与通信工程专业，获硕士学位，现就职于吉林工程技术师范学院，主要从事电子信息技术研究工作，任讲师。
