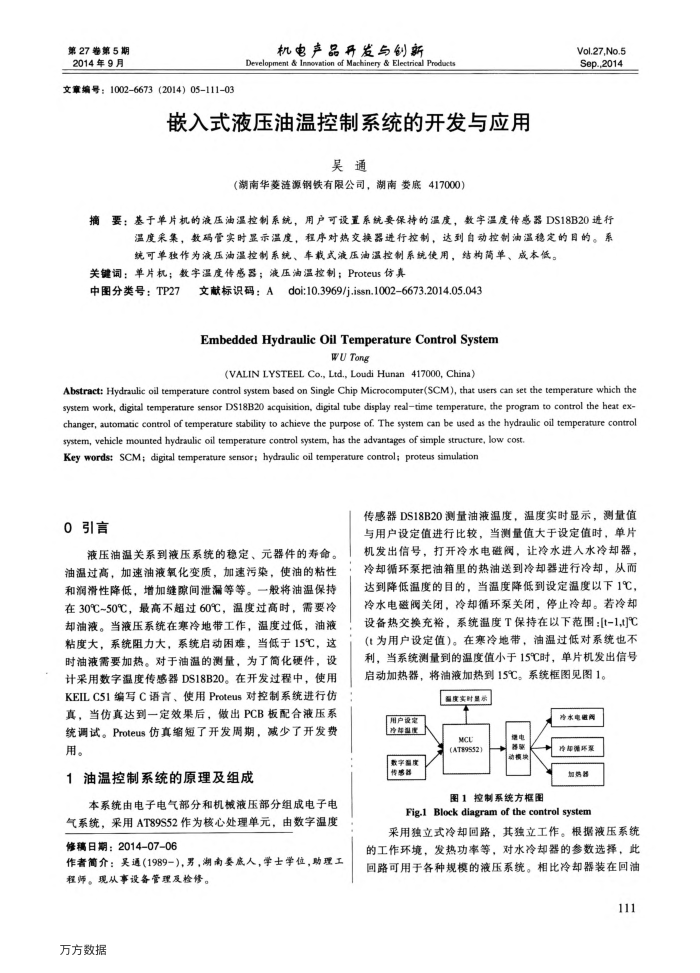

第27券第5期 2014年9月
文章编号：10026673（2014）05-111-03
机电产品开发与创新
Development & Innovation of Machinery & Electrical Product
嵌入式液压油温控制系统的开发与应用
昊通
（湖南华菱链源钢铁有限公司，湖南娄底417000）
Vol.27,No.5 Sep.2014
摘要：基于单片机的液压油温控制系统，用户可设置系统要保持的温度，数字温度传感器DS18B20进行
温度采集，数码管实时显示温度，程序对热交换器进行拉制，达到自动控制油温稳定的目的。系统可单独作为液压油温控制系统、车载式液压油温控制系统使用，结构简单、成本低。
关键词：单片机；数字温度传感器；液压油温控制；Proteus仿真
中图分类号：TP27
文献标识码：A
Adoi:10.3969/j.issn.10026673.2014.05.043
EmbeddedHydraulicOilTemperatureControlSystem
WUTong
(VALIN LYSTEEL Co., Ltd., Loudi Hunan 417000, China)
Abstract: Hydraulic oil temperature control system based on Single Chip Microcomputer(SCM), that users can set the temperature which the system work, digital temperature sensor DS18B20 acquisition, digital tube display realtime temperature, the program to control the heat ex-changer, automatic control of temperature stability to achieve the purpose of. The system can be used as the hydraulic oil temperature control
system, vehicle mounted hydraulic oil temperature control system, has the advantages of simple structure, low cost. Key words:SCM;digtal temperature sensor;hydraulic oil temperature control;proteus simulation
0引言
液压油温关系到液压系统的稳定、元器件的寿命。油温过高，加速油液氧化变质，加速污染，使油的粘性和润滑性降低，增加缝隙间泄漏等等。一般将油温保持在30℃~50℃，最高不超过60℃，温度过高时，需要冷却油液。当液压系统在寒冷地带工作，温度过低，油液粘度大，系统阻力大，系统启动围难，当低于15℃，这时油液需要加热。对于油温的测量，为了简化硬件，设计采用数字温度传感器DS18B20。在开发过程中，使用 KEILC51编写C语言、使用Proteus对控制系统进行仿真，当仿真达到一定效果后，做出PCB板配合液压系统调试。Proteus仿真缩短了开发周期，减少了开发费用。
1油温控制系统的原理及组成
本系统由电子电气部分和机械液压部分组成电子电气系统，采用AT89S52作为核心处理单元，由数字温度修稿日期：2014-07-06
作者简介：吴通（1989-），男，湖南委底人，学士学位，助理工
程师。现从事设备管理及检修。万方数据
传感器DS18B20测量油液温度，温度实时显示，测量值与用户设定值进行比较，当测量值大于设定值时，单片机发出信号，打开冷水电磁阀，让冷水进人水冷却器，冷却循环泵把油箱里的热油送到冷却器进行冷却，从而达到降低温度的目的，当温度降低到设定温度以下1℃，冷水电磁阀关闭，冷却循环泵关闭，停止冷却。若冷却设备热交换充裕，系统温度T保持在以下范围：[t-1,t]℃(t为用户设定值）。在寒冷地带，油温过低对系统也不利，当系统测量到的温度值小于15℃时，单片机发出信号启动加热器，将油液加热到15℃。系统框图见图1。
度实时显系
用户设定冷华温室
数字福度传营器
+ MCE(AT89552）
缆电器票
图1控制系统方框图
冷水电通阀净都漏环泵加热器
Block diagram of the control system
Fig.1
采用独立式冷却回路，其独立工作。根据液压系统的工作环境，发热功率等，对水冷却器的参数选择，此回路可用于各种规模的液压系统。相比冷却器装在回油
111
