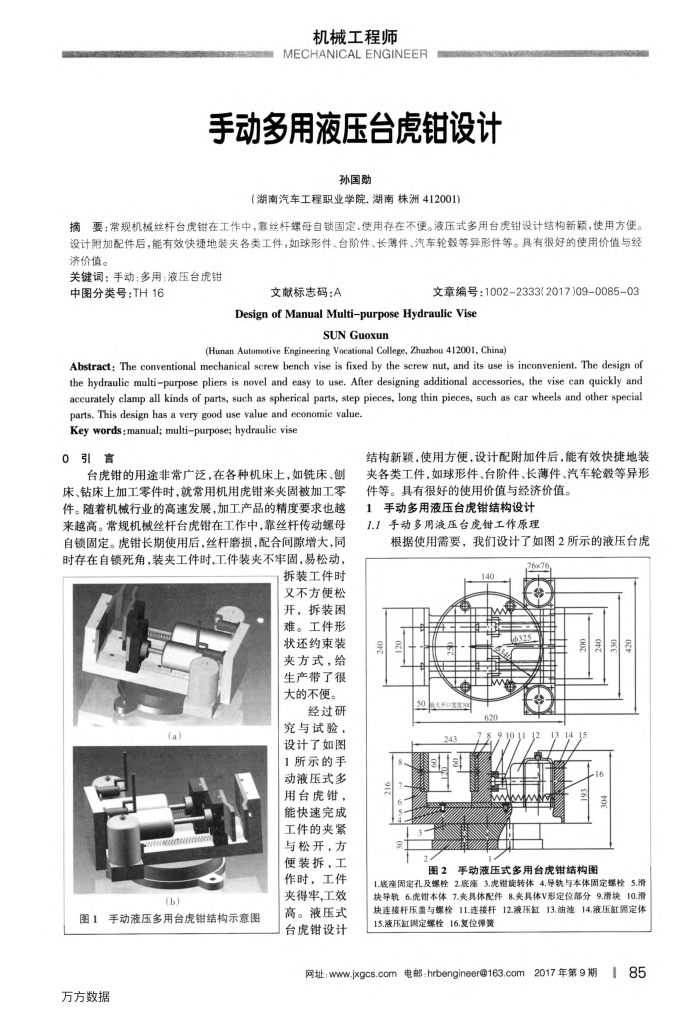

手动多用液压台虎钳设计
孙国勋
（湖南汽车工程职业学院.湖南株洲412001）
摘要：常规机械丝杆台虎钳在工作中，靠丝杆螺母自锁固定，使用存在不便。液压式多用台虎钳设计结构新颖，使用方便。设计附加配件后，能有效快捷地装夹各类工件，如球形件、台阶件、长薄件、汽车轮载等异形件等。具有很好的使用价值与经济价值。
关键词：手动：多用：液压台虎钳中图分类号：TH16
文献标志码：A
文章编号：1002-2333(2017)09-0085-03
Design of Manual Multipurpose Hydraulic Vise
SUNGuoxun
(Hunan Automotive Engineering Vocational College, Zhuzhou 412001, China)
Abstract: The conventional mechanical screw bench vise is fixed by the screw nut, and its use is inconvenient. The design of the hydraulic multipurpose pliers is novel and easy to use, After designing additional accessories, the vise can quickly and accurately clamp all kinds of parts, such as spherical parts, step pieces, long thin pieces, such as car wheels and other special
parts. This design has a very good use value and economie value. Key words: manual; multipurpose; hydraulic vise
0引言
台虎钳的用途非常广泛，在各种机床上，如铣床、刨床、钻床上加工零件时，就常用机用虎钳来夹固被加工零件。随着机械行业的高速发展，加工产品的精度要求也越来越高。常规机械丝杆台虎钳在工作中，靠丝杆传动螺母自锁固定。虎钳长期使用后，丝杆磨损，配合间隙增大，同时存在自锁死角，装夹工件时，工件装夹不牢固，易松动，
拆装工件时又不方便松开，拆装困难。工件形状还约束装夹方式，给生产带了很大的不便。
经过研
(a)(b)
图1手动液压多用台虎钳结构示意图万方数据
究与试验，设计了如图 1所示的手动液压式多用台虎钳，能快速完成工件的夹紧与松开，方便装拆，工作时，工件夹得牢工效高。液压式台虎钳设计
结构新额，使用方便，设计配附加件后，能有效快捷地装夹各类工件，如球形件、台阶件、长薄件、汽车轮毂等异形件等。具有很好的使用价值与经济价值。
手动多用液压台虎钳结构设计 1
1.1手动多用液压台虎钳工作原理
根据使用需要，我们设计了如图2所示的液压台虎
图2手动液压式多用台虎钳结构图
1.底座固定孔及爆栓2.底座3.虎结能转体4.导软与本体固定螺检5.滑块导轨6.虎错本体7.夹具体配件8.夹具体V形定位部分9.雷块10.滑块连接杆压盖与螺栓11.连接杆12.液压缸13.油池14.液压缸圈定体 15.液压缸周定螺栓16.复位弹策
