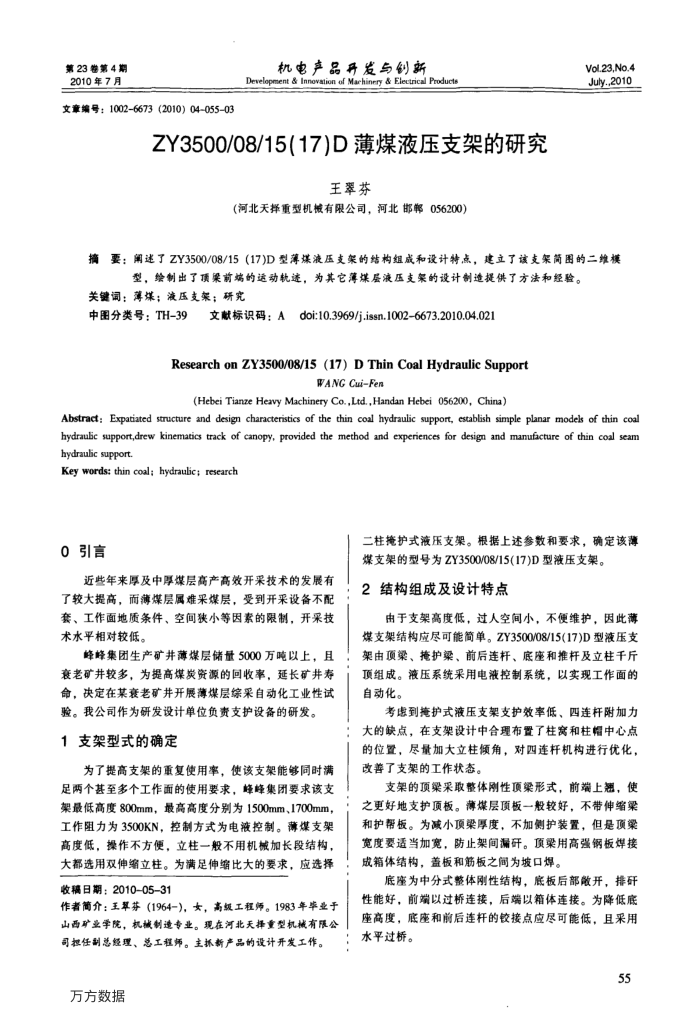

第23卷第4期 2010年7月
文章编号：10026673（2010）04-05503
机电产品开发与创新
Development & innovation of Marhinery & Eletrical Products
ZY3500/08/15（17)D薄煤液压支架的研究
王翠芬
（河北天择重型机械有限公司，河北邯郸056200）
Vol.23,No.4 July.,2010
摘要：阐述了ZY3500/08/15（17)D型薄煤液压支架的结构组成和设计特点，建立了该支架简图的二维模
型，绘制出了预架前端的逆动轨违，为其它薄煤层液压支架的设计制造提供了方法和经验。
关键词：薄煤；液压支架；研究
中图分类号：TH-39
文献标识码：A
doi:10.3969/j.issn.10026673.2010.04.021
Research on ZY3500/08/15 (17) D Thin Coal Hydraulic Support
WANG CuiFen
(Hebei Tianze Heavy Machinery Co.,Ltd.,Handan Hebei 056200, China)
Abstract: Expatiated structure and design characteristics of the thin coal hydraulic support, establish simple planar modeks of thin coal hydraulic support,drew kinematics track of canopy, provided the method and experiences for design and manufacture of thin coal seam hydraulic support.
Key words: thin coal; hydraulic; research
0引言
近些年来厚及中厚煤层高产高效开采技术的发展有了较大提高，而薄煤层属难采煤层，受到开采设备不配套、工作面地质条件、空间狭小等因素的限制，开采技术水平相对较低。
峰峰集团生产矿井薄煤层储量5000万吨以上，且衰老矿并较多，为提高煤炭资源的回收率，延长矿并寿命，决定在某衰老矿井开展薄煤层综采自动化工业性试
验。我公司作为研发设计单位负责支护设备的研发。 1支架型式的确定
为了提高支架的重复使用率，使该支架能够同时满足两个甚至多个工作面的使用要求，蜂峰集团要求该支架最低高度800mm，最高高度分别为1500mm、1700mm，工作阻力为3500KN，控制方式为电液控制。薄煤支架高度低，操作不方便，立柱一般不用机械加长段结构，大都选用双伸缩立柱。为满足伸缩比大的要求，应选择
收稿日期：2010-05-31
作者简介：王翠芬（1964-)，女，高级工程师。1983年毕业于山西矿业季院，机械制遗专业。现在河北天择重型机械有限公司担任制总经理、总工程师。主抓新产品的设计开发工作。
万方数据
二柱接护式减压支架。根据上述参数和要求，确定该离
煤支架的型号为ZY3500/08/15(17)D型液压支架。 2结构组成及设计特点
由于支架高度低，过人空间小，不便维护，因此薄煤支架结构应尽可能简单。ZY3500/08/15(17)D型液压支架由顶梁、护梁、前后连杆、底座和推杆及立柱千斤顶组成。液压系统采用电液控制系统，以实现工作面的自动化。
考虑到掩护式液压支架支护效率低、四连杆附加力大的缺点，在支架设计中合理布置了柱窝和柱帽中心点的位置，尽量加大立柱倾角，对四连杆机构进行优化，改善了支架的工作状态。
支架的顶梁采取整体刚性顶梁形式，前端上翘，使之更好地支护顶板。薄煤层顶板一般较好，不带伸缩梁和护帮板。为减小顶梁厚度，不加侧护装置，但是顶梁宽度要适当加宽，防止架间漏研。顶梁用高强钢板焊接成箱体结构，盖板和筋板之间为坡口焊。
底座为中分式整体刚性结构，底板后部敏开，排研性能好，前端以过桥连接，后端以箱体连接。为降低底座高度，底座和前后连杆的铰接点应尽可能低，且采用水平过桥。
55
