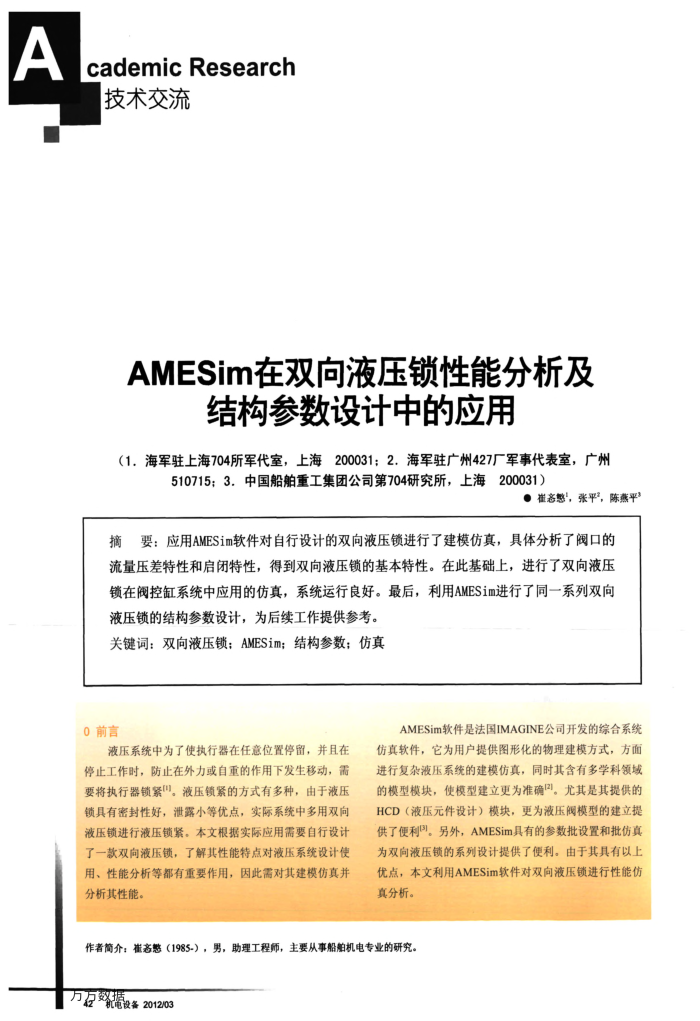

AMESim在双向液压锁性能分析及
结构参数设计中的应用
（1．海军驻上海704所军代室，上海200031：2.海军驻广州427厂军事代表室，广州
510715；3.中国船舶重工集团公司第704研究所，上海200031）
·崔多憨”，张平”，陈燕平
摘要：应用AMESim软件对自行设计的双向液压锁进行了建模仿真，具体分析了阀口的流量压差特性和启闭特性，得到双向液压锁的基本特性。在此基础上，进行了双向液压锁在阀控缸系统中应用的仿真，系统运行良好。最后，利用AMESim进行了同一系列双向
液压锁的结构参数设计，为后续工作提供参考。关键词：双向液压锁；AMESim：结构参数；仿真
0前言
液压系统中为了使执行器在任意位置停留，并且在停止工作时，防止在外力或自重的作用下发生移动，需要将执行器锁紧"。液压锁紧的方式有多种，由于液压锁具有密封性好，泄露小等优点，实际系统中多用双向液压锁进行液压锁紧。本文根据实际应用需要自行设计了一款双向液压锁，了解其性能特点对液压系统设计使用、性能分析等都有重要作用，因此需对其建模仿真并分析其性能。
AMESim软件是法国IMAGINE公司开发的综合系统仿真软件，它为用户提供图形化的物理建模方式，方面进行复杂液压系统的建模仿真，同时其含有多学科领域的模型模块，使模型建立更为准确2。尤其是其提供的 HCD（液压元件设计）模块，更为液压阀模型的建立提供了便利。另外，AMESim具有的参数批设置和批仿真为双向液压锁的系列设计提供了便利。由于其具有以上优点，本文利用AMESim软件对双向液压锁进行性能仿真分析。
作者简介：崔名慧（1985-），男，助理工程师，主要从事幅舶机电专业的研究。
