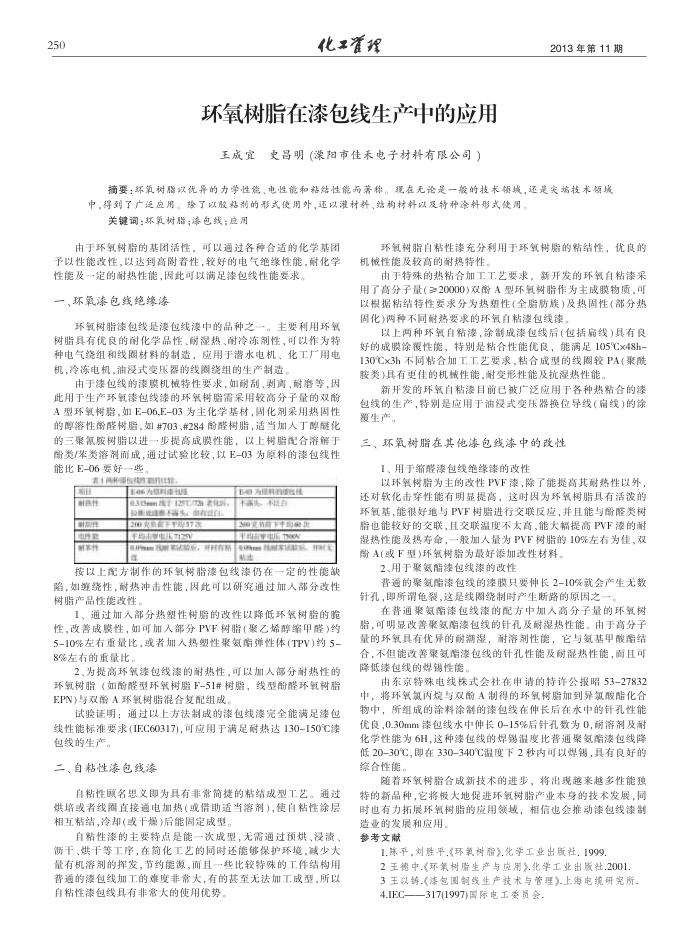

250
化工理
环氧树脂在漆包线生产中的应用
史昌明(溧阳市佳禾电子材料有限公司）
王成宜
2013年第11期
摘要：环氧树脂以优异的力学性能、电性能和粘结性能而著称。现在无论是一般的技术领城，还是突端技术领域中，得到了广泛应用。除了以股粘剂的形式使用外，还以灌材料、结构材料以及待种涂料形式使用，
关键调：环氧树酯；漆包线；应用
由于环氧树脂的基团活性，可以通过各种合适的化学基团
予以性能改性，以达到高附着性，较好的电气绝缘性能，耐化学
性能及一定的耐热性能，因此可以满足续包线性能要求。一、环氧漆包线绝缘漆
环氧树脂铸包线是湾包线湾中的品种之一。主要利用环氧树脂具有优良的耐化学品性、耐湿热、耐冷冻剂性，可以作为特种电气绕组和线圈材料的制造，应用于潜水电机、化工厂用电机，冷冻电机，油没式变压器的线阿绕组的生产制造
由于漆包线的漆膜机械特性要求，如耐刮、剥离、耐磨等，因此用于生产环氧续包线漆的环氧树脂需采用较高分子量的双酸 A型环氧树脂，如E-06,E-03为主化学基材，固化剂采用热固性的醇溶性酚醛树脂，如#703、#284酚醛树脂，适当加人丁醇醛化的三聚氰胺树脂以进一步提高成膜性能，以上树脂配合溶解于酚类/苯类溶剂而成，通过试验比较，以E-03为原料的漆包线性能比E-06要好一些。
美1en
E06E
电315m线于125c/73名8，
热件
ieasmtn 2008年F7购578
1e为理Hns 中头
R
FE
E6VET300A
多认，并H有期本系，元
贴
按以上配方制作的环氧树脂漆包线漆仍在一定的性能缺陷，如维绕性，耐热冲击性能，因此可以研究通过加人部分改性树脂产品性能改性，
1、通过加人部分热塑性树脂的改性以降低环氧树脂的胞性，改善成膜性，如可加人部分PVF树脂(聚乙烯醇缩甲醛)约 5-10%左右重量比，或者加人热塑性聚氨脂酯弹性体(TPV)约5-8%左右的重量比，
2、为提高环氧漆包线漆的耐热性，可以加人部分耐热性的环氧树脂（如酚醛型环氧树脂F-51#树脂，线型酚醛环氧树脂 EPN)与双龄A环氧树脂混合复配组成
试验证明：通过以上方法制成的漆包线漂完全能满足漆包线性能标准要求(IEC60317)，可应用于满足耐热达130~150C漆包线的生产。
二、自粘性漆包线漆
自粘性顾名思义即为具有非常简提的粘结成型工艺。通过烘培或者线险直接通电加热（或借助适当溶剂)，使自粘性涂层相互粘结，冷却(或干燥)后能固定成型，
自粘性漆的主要特点是能一次成型，无需通过预烘、浸渍、沥干、烘干等工序，在简化工艺的同时还能够保护环境，减少大量有机溶剂的挥发，节约能源，而且一些比较特殊的工件结构用普通的漂包线加工的难度非常大，有的基至无法加工成型，所以自粘性漆包线具有非常大的使用优势，
环氧树脂自粘性续充分利用于环氧树脂的粘结性，优良的机械性能及较高的耐热特性
由于特殊的热粘合加工工艺要求，新开发的环氧自粘漆采用了高分子量(≥20000)双龄A型环氧树脂作为主成膜物质，可以根据粘结特性要求分为热塑性(全脂肪族)及热固性(部分热固化）两种不同耐热要求的环氧自粘漂包线续
以上两种环氧自粘漆，涂制成漆包线后(包括扇线)具有良好的成膜涂覆性能，特别是粘合性能优良，能满足105℃x48h-130℃Cx3h不同粘合加工工艺要求，粘合成型的线圈较PA(聚酷胺类)具有更佳的机性能，耐变形性能及抗湿热性能。
新开发的环氧自粘漆目前已被广泛应用于各种热粘合的漆包线的生产，特别是应用于油没式变压器换位导线（肩线)的涂覆生产。
三、环氧树脂在其他漆包线漆中的改性
1、用于缩醛漆包线绝缘漆的改性
以环氧树脂为主的改性PVF漆，除了能提高其耐热性以外，还对软化击穿性能有明显提高，这时因为环氧树脂具有活没的环氧基，能很好地与PVF树脂进行交联反应，并且能与酚醛类树脂也能较好的交联，且交联温度不太高，能大幅提高PVF漂的耐湿热性能及热寿命，一般加人量为PVF树脂的10%左右为佳，双酚A(或F型)环氧树脂为最好添加改性材料。
2、用于聚氮脂漆包线漆的改性
普通的聚氮酯漆包线的漆膜只要伸长2-10%就会产生无数针孔，即所谓龟裂，这是线圈绕制时产生断路的原因之一
在普通聚氨酯续包线漆的配方中加人高分子量的环氧树脂，可明显改善聚氨酯漆包线的针孔及耐湿热性能。由于高分子量的环氧具有优异的耐潮湿，耐溶剂性能，它与氨基甲酸酯结合，不但能改善聚氨酯包线的针孔性能及耐湿热性能，面且可降低漆包线的焊锡性能
由东京特殊电线株式会社在申请的特许公报昭53-27832 中，将环氧氨丙烷与双酚A制得的环氧树脂加到异氯酸酯化合物中，所组成的涂料涂制的续包线在伸长后在水中的针孔性能优良，0.30mm漆包线水中伸长0-15%后针孔数为0，耐溶剂及耐化学性能为6H，这种漆包线的焊锡温度比普通聚氨脂漂包线降低20-30%℃，即在330-340℃温度下2秒内可以焊锡，具有良好的综合性能
随着环氧树脂合成新技术的进步，将出现越来越多性能独特的新品种，它将极大地促进环氧树脂产业本身的技术发展，同时也有力拓晨环氧树脂的应用领域，相信也会推动续包线续制
造业的发展和应用。参考文献
1.陈平，对胜平《环氧树脂》.化学工业出版社，1999.
2王稳中.(环氧树脂生产与应用》.化学工业出版社.2001. 3王以铸.(漆包围酮线生产技术与管理).上海电统研究所 4.IEC——317(1997)国际电工委员会
