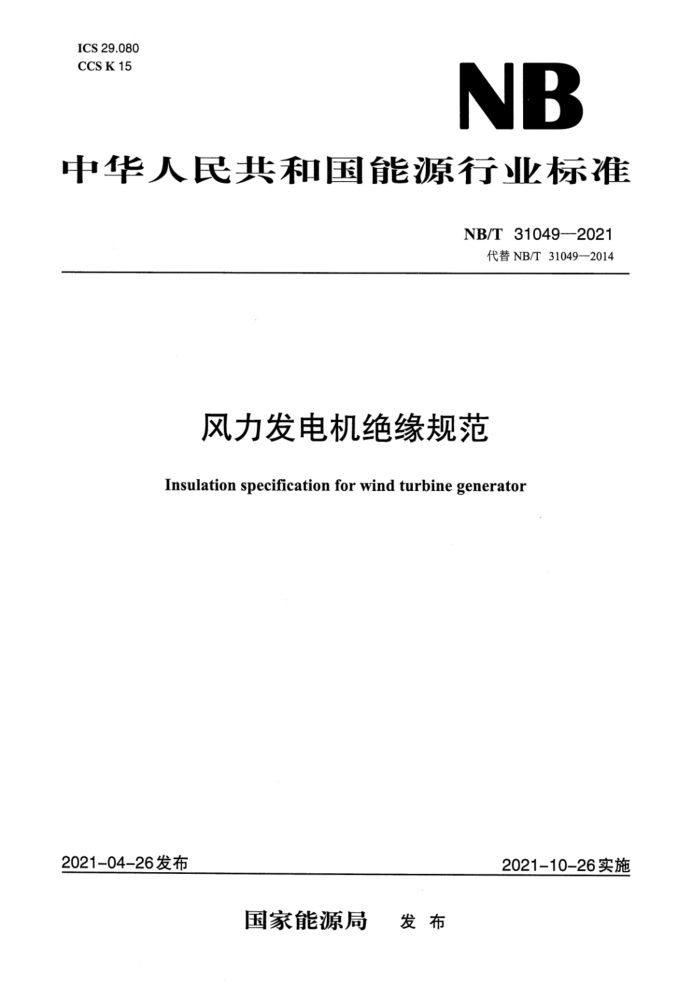

ICS 29.080
CCS K 15
NB
中华人民共和国能源行业标准
NB/T 31049—2021
代替NB/T 31049-2014
风力发电机绝缘规范
Insulation specification for wind turbine generator
2021-04-26发布
2021-10-26实施
国家能源局 发布
NB/T 31049-2021
目次
前言……………………………………………………………………………………………………………Ⅱ
引言…………………………………………………………………………………………………………………Ⅲ
1 范围……1
2 规范性引用文件………1
3 术语和定义………………………………………………………………………………………………………1
4技术要求 ………………………………………………………………………………………………………2
附录 A(资料性)高频冲击试验仪波形参数计量导则………………………………………………………7
附录B(资料性)测试浸渍树脂的固化挥发分……………………………………………………………9
附录C(资料性)风力发电机绝缘系统的评定规程………………………………………………………10
附录D(资料性)高原风力发电机工频耐电压修正系数…………………………………………………12
NB/T 31049—2021
风力发电机绝缘规范
1 范围
本文件规定了并网型风力发电机绝缘规范。
本文件适用于额定电压10kV及以下并网型风力发电机。注：额定电压为12kV的风力发电机可参照此文件。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 755-2019旋转电机 定额和性能
GB/T 1303.1 电气用热固性树脂工业硬质层压板 第1部分：定义、分类和一般要求
GB/T2423.4—2008电工电子产品环境试验 第2部分：试验方法 试验Db交变湿热(12h12h循环)
GB/T 4074.7—2009绕组线试验方法 第7部分：测定漆包绕组线温度指数的试验方法GB/T 4207固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法
GB/T 5591.3电气绝缘用柔软复合材料 第3部分：单项材料规范
GB/T 6109.20漆包圆绕组线 第20部分：200级聚酰胺酰亚胺复合聚酯或聚酯亚胺漆包铜圆线GB/T7060船用旋转电机基本技术要求
GB/T 7095.6漆包铜扁绕组线 第6部分：200级聚酯或聚酯亚胺/聚酰胺酰亚胺复合漆包铜扁线
GB/T 7672.5玻璃丝包绕组线 第5部分：200级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线GB/T 11026.4电气绝缘材料 耐热性 第4部分：老化烘箱 单室烘箱
GB/T 17948.1旋转电机 绝缘结构功能性评定 散绕绕组试验规程 热评定和分级
GB/T 17948.3旋转电机 绝缘结构功能性评定 成型绕组试验规程 旋转电机绝缘结构热评定和分级
GB/T 17948.4旋转电机 绝缘结构功能性评定 成型绕组试验规程 电压耐久性评定GB/T 20160旋转电机绝缘电阻测试
GB/T 20629.3电气用非纤维素纸 第3部分：无填充聚芳酰胺纤维纸GB/T 21707—2018变频调速专用三相异步电动机绝缘规范
GB/T 22720.1 旋转电机 电压型变频器供电的旋转电机无局部放电(I型)电气绝缘结构的鉴别和质量控制试验
GB/T 22720.2—2019旋转电机 电压型变频器供电的旋转电机耐局部放电电气绝缘结构(Ⅱ型)的鉴定试验
GB/T 23310240级芳族聚酰亚胺薄膜绕包铜扁线JB/T 10508中小电机用槽楔 技术要求SJ/T 11384耐压测试仪通用规范
3 术语和定义
下列术语和定义适用于本文件。
