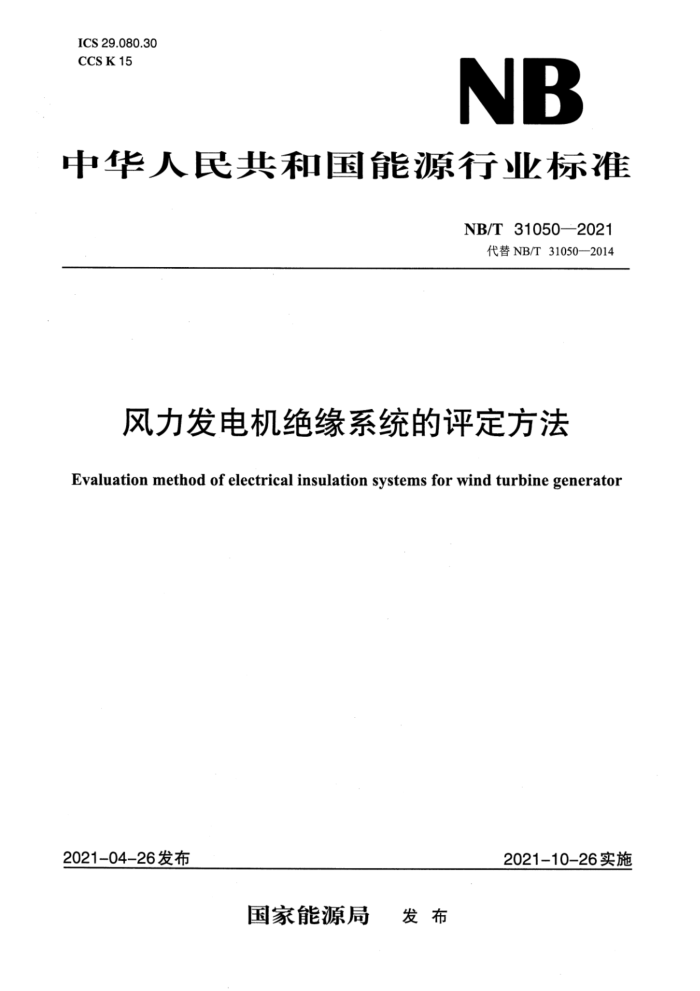

ICS 29.080.30
CCS K 15
NB
中华人民共和国能源行业标准
NB/T 31050—2021
代替NB/T 31050—2014
风力发电机绝缘系统的评定方法
Evaluation method of electrical insulation systems for wind turbine generator
2021-04-26发布
2021-10-26实施
国家能源局 发布
NB/T 31050—2021
目次
前言……………………………………………………………………………………………………Ⅱ
引言…………………………………………………………………………………………………………………Ⅲ
1范围…………1
2 规范性引用文件 ……………………………………………………………………………………………1
3术语和定义…………………………………………………………………………………………1
4 总则…………………………………………………………………………………………………………2
5 电老化评定方法……………………………………………………………………………………3
6 热老化评定方法……………………………………………………………………………………6
7环境老化评定方法………………………………………………………………………………6
8 多因子综合评定方法………………………………………………………………………………8
附录A(规范性)典型环境多因子综合评定方法…………………………………………………13
附录B(规范性)风力发电机各种绝缘系统的试验模型……………………………………………17
NB/T 31050—2021
风力发电机绝缘系统的评定方法
1 范围
本文件描述了风力发电机绝缘系统的电、热、环境等单因子和多因子综合老化的评定试验方法，推荐了典型环境风力发电机绝缘系统多因子综合老化的评定试验方法。
本文件适用于额定电压10kV及以下并网型风力发电机。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2421-2020环境试验 概述和指南
GB/T2423.4电工电子产品环境试验 第2部分：试验方法 试验Db交变湿热(12h12h循环)
GB/T 2423.10环境试验 第2部分：试验方法 试验Fc:振动(正弦)
GB/T 2423.17电工电子产品环境试验 第2部分：试验方法 试验Ka:盐雾
GB/T2423.21 电工电子产品环境试验 第2部分：试验方法 试验M:低气压
GB/T 2423.22-2012环境试验 第2部分：试验方法 试验N:温度变化GB/T 11026.4电气绝缘材料 耐热性 第4部分：老化烘箱 单室烘箱
GB/T 17948.1旋转电机 绝缘结构功能性评定 散绕绕组试验规程 热评定和分级
GB/T 17948.3旋转电机 绝缘结构功能性评定 成型绕组试验规程 旋转电机绝缘结构热评定和分级
GB/T 17948.4—2016旋转电机 绝缘结构功能性评定 成型绕组试验规程 电压耐久性评定GB/T 17948.5旋转电机 绝缘结构功能性评定 成型绕组试验规程 热、电综合应力耐久性多因子评定
GB/T 17948.6旋转电机 绝缘结构功能性评定 成型绕组试验规程 绝缘结构热机械耐久性评定GB/T 17948.7—2016旋转电机 绝缘结构功能性评定 总则GB/T20112电气绝缘系统的评定与鉴别
GB/T22566电气绝缘材料和系统 重复电压冲击下电气耐久性评定的通用方法
GB/T22720.1旋转电机 电压型变频器供电的旋转电机无局部放电(I型)电气绝缘结构的鉴别和质量控制试验
GB/T22720.2旋转电机 电压型变频器供电的旋转电机耐局部放电电气绝缘结构(Ⅱ型)的鉴定试验
GB/Z23756.1电气绝缘系统耐电性评定 第1部分：在正态分布基础上的评定程序和一般原理
3 术语和定义
下列术语和定义适用于本文件。
3.1
局部放电partial discharge; PD导体间绝缘仅被部分桥接的电气放电。
NB/T 31050—2021
3.2
局部放电起始电压partial discharge inception voltage; PDIV
当施加于试品上的电压从某一观测不到局部放电的较低值逐渐增加到初次观测到试品中产生局部放电时的最低电压。
3.3
局部放电熄灭电压partial discharge extinction voltage; PDEV
当施加于试品上的电压从某一观测到局部放电的较高值逐渐降低到试品中停止出现局部放电时的最高电压。
3.4
重复局部放电起始电压repetitive partial discharge inception voltage; RPDIV
十次极性相同电压冲击中至少出现五次PD脉冲的最小峰-峰冲击电压。
3.5
重复局部放电熄灭电压repetitive partial discharge extinetion voltage; RPDEV
十次极性相同电压冲击中出现五次以下PD脉冲的最大峰-峰冲击电压。
3.6
冲击电压重复率impulse-voltage repetition rate
无论单极冲击或双极冲击，两次极性一致的连续冲击之间平均时间的倒数。
3.7
冲击上升时间impulse rise time冲击从零到峰值的10%上升到90%所需时间。
3.8
冲击衰减时间impulse decay time
冲击从规定的上限值下降至规定的下限值之间的时间间隔。
3.9
寿命lif
失效的时间。
3.10
最大重复冲击电压maximum repetitive impulse voltage; Ump重复冲击电压达到的最大峰值。
4总则
评定试验的老化因子包括电、热和环境因子，对风力发电机的绝缘系统寿命都有影响，但每一个因子的作用程度随风力发电机类型和预期工作方式而异。表1给出了典型风力发电机绝缘系统老化因子选择方案。
老化
因子
电
热
试验参数
正弦交流
重复冲击
温度
表1典型风力发电机绝缘系统老化因子选择方案
风力发电机类型及绝缘系统
