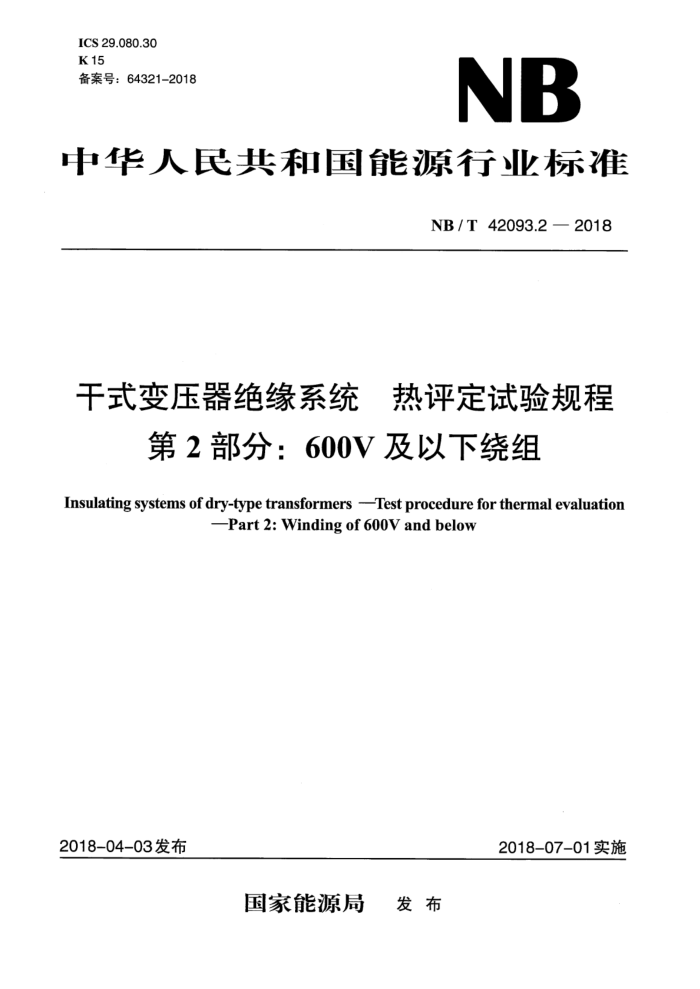

ICS 29.080.30
K15
NB
备案号：64321-2018
中华人民共和国能源行业标准
NB/T 42093.2 —2018
干式变压器绝缘系统 热评定试验规程
第2部分：600V及以下绕组
Insulating systems of dry-type transformers —Test procedure for thermal evaluation
—Part 2:Winding of 600V and below
2018-04-03发布
2018-07-01实施
国家能源局 发布
NB/T 42093.2—2018
干式变压器绝缘系统 热评定试验规程
第2部分：600V及以下绕组
1 范围
本部分规定了干式变压器绝缘系统热评定试验规程的试品、试验程序、数据分析以及报告的要求。本部分适用于绕组电压为600v及以下的干式变压器绝缘系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文 代注日期的版本适用于本文件。凡是不注日期的引用文件 最新版本(包括所有的修改单)适用于本文件。
GB/T 11026.4电气绝缘材料耐热性第4部分：老化烘箱单室烘箱GB/T20112电气绝缘系统的评定与鉴别
IEEE Std 101:19 8寿命试验数据统计分析导则(IEEE Guide for the statistical analysis of thermal lifetest data)
3术语和定义
下列术语和定义适用于本文件。
3.1
电气绝缘材料electrical insulation material; EIM具有可忽略不计的低电导率的材料，用于隔离电工设备中不同电位的导电部件。
3.2
电气绝缘系统electrical insulation system; EIS
用于电气设备的与导电部分结合在一起的含有一种或多种电气绝缘材料(EIM)的绝缘组合。注：按照GB/T20112,不同耐热等级的EIM可组合成EIS,其耐热等级可高于或低于任何单一组分的耐热等级。
3.3
绕组winding构成与变压器标注的某一电压值相对应的电气线路的一组线匝。
3.4
线圈 coil一组串联的线匝，通常是同轴的。
3.5
基准电气绝缘系统reference EIS以已知运行经验的记录或已公认对比功能性评定为基础进行评定并确定了的EIS。
3.6
待评电气绝缘系统candidate EIS正在评定中的为确定其耐热能力的EIS。
3.7
耐热等级thermal classEIS相对应的最高连续使用温度(摄氏温度)的数值。
