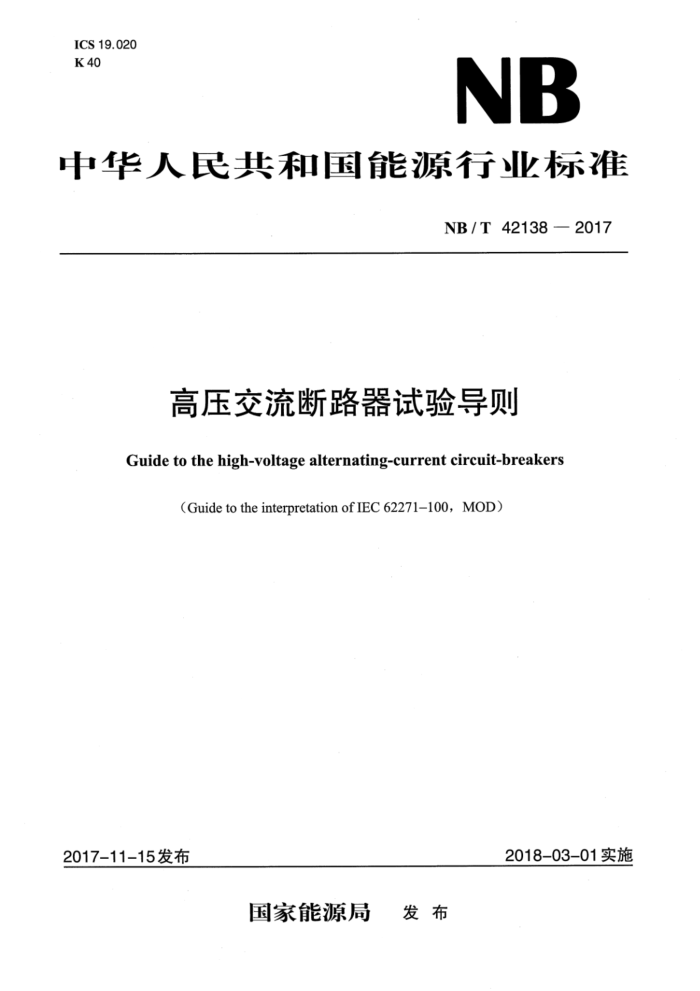

ICS 19.020
K40
NB
中华人民共和国能源行业标准
NB/T 42138—2017
高压交流断路器试验导则
Guide to the high-voltage alternating-current circuit-breakers
(Guide to the interpretation of IEC 62271-100,MOD)
2017-11-15发布
2018-03-01实施
国家能源局 发布
NB/T 42138—2017
目 次
前言…………………………………………………………………………………………………Ⅱ
1 范围………………………………………………………………………………………………………………1
2规范性引用文件…………1
3 额定值 ……………………………………………………………………………………………………………1
4 型式试验……………………………………………………………………………………………………1
4.1 概述……………………………………………………………………………………………………1
4.2 出具型式试验报告程序………………………………………………………………………………2
4.3 绝缘试验………………………………………………………………………………………………4
4.4 无线电干扰电压试验…………………………………………………………………………………4
4.5 温升试验……………………………………………………………………………………………………4
4.6 短时耐受电流和峰值耐受电流试验…………………………………………………………………5
4.7 机械和环境试验…………………………5
4.8 关合和开断试验的各项规定…………………………………………………………………………5
4.9 频率……………………………………………………………………………………………14
4.10 试验回路与断路器的连接 …………………………………………………………………………15
4.11 短路开断电流……………………………………………………………………………………………15
4.12 短路开断试验的TRV…………………………………………………………………………………15
4.13 由于断路器介质强度没有充分恢复而出现的工频恢复电压不平衡的三相短路试验程序……16
4.14 近区故障试验………………………………………………………………………………………16
4.15 失步关合和开断试验 ……………………………………………………………………………17
4.16 试验时间间隔………………17
4.17 C2级试验方式和C1级试验方式……………………………………………………………………17
4.18 E2级断路器用作没有自动重合闸方式时的要求……………………………………………………17
4.19 接地故障、首开相系数和近区故障时TRV的选择………………………………………………17
附录 A(资料性附录) 型式试验的记录和报告 ……………………………………………………………18
附录B(资料性附录)在报告中使用的符号列表 …………………………………………………………19
附录C(规范性附录)确定预期TRV的方法……………………………………………………………20
附录D(规范性附录)根据额定特性对近区故障TRV的计算………………………………………21
