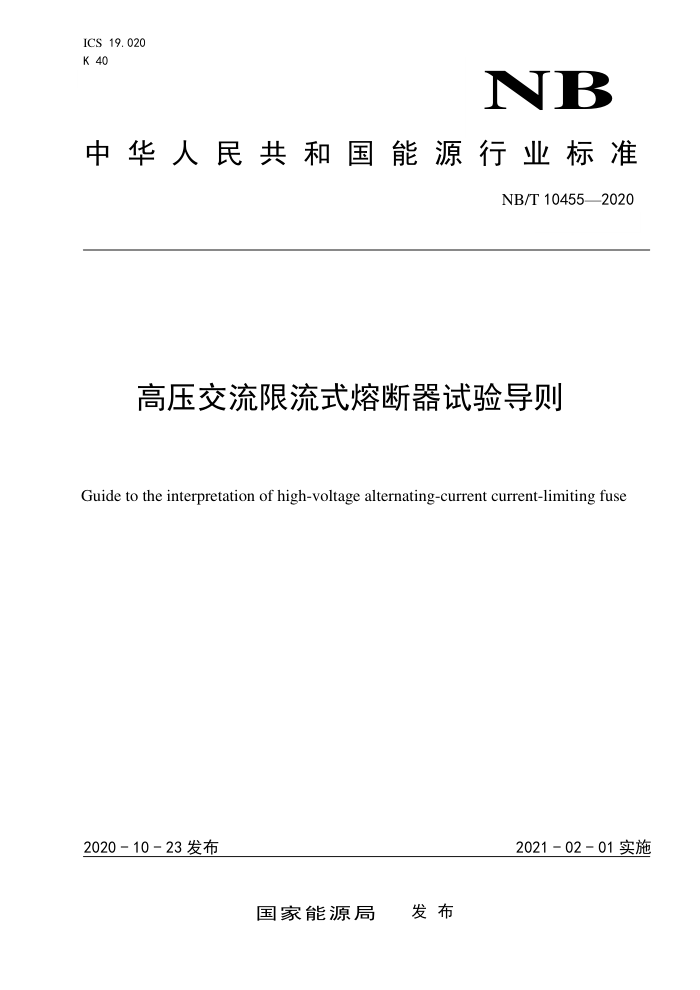

ICS19.020
K40
NB中华人民共和国能源行业标准
NB/T10455-2020
高压交流限流式熔断器斌验导则
Guide to the interpretation of high-voltage alternating-current current-limiting fuse
2020-10-23发布2021-02-01实施
国家能源局发布
高压交流限流式熔断器试验导则1概述
1.1范围本标准规定了实验室依据GB/T15166.2-20XX对高压交流限流式熔断器进行试验的程序。
本标准目的是确保在依据GB/T15166.2-20XX对高压交流限流式熔断器实施试验时有相同的解释统一的试验和测量方法。
1.2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T15166.2-20XX高压交流熔断器第2部分：限流熔断器（IEC60282-1:2014，M0D）
NB/T42101-2016高压开关设备型式试验及型式试验报告通用导则2型式试验认证程序当一台熔断器满足了规定的要求时，实验室将根据要求出具以下一种型式试验报告。
a）完整型式试验的型式试验报告
a）完整型式试验的型式试验报告本报告提供由制造商提出的符合GB/T15166.2-20XX中第5章所包含的熔断器额定性能的验证。它包括在GB/T15166.2-20XX中7.4~7.7中列出的所有型式试验（适用时，包括7.8和7.9），以证明熔断器的特性。
b）开断性能的型式试验报告本报告提供额定开断能力的验证，它包括GB/T15166.2-20XX中7.6所要求的试验。如委托方要求，还包括其他单独的型式试验。
3进行试验的条件（对应GB/T15166.2-20XX的7.1）
3.1熔断器的确认制造商应保证所提供的被试熔断器所有细节与其型号图纸完全一致，提交给实验室的每一份图纸和数据表都应包含一份声明，以说明制造商保证图纸能够代表被试熔断器。
实验室应负责检查所有提交的图纸和数据表是否充分代表被试熔断器（见表1），但不对详细图纸的准确性负责。
当经过实验室最终确认后，每份用来代表被试熔断器的图纸和数据表应进行适当标注并纳入报告中
（见附录A.2.2）。
3.2委托方所提供的信息GB/T15166.2-20XX的第5章中“额定值和特性”要求的下述信息应在试验前提供给实验室，且应包含在报告中。
