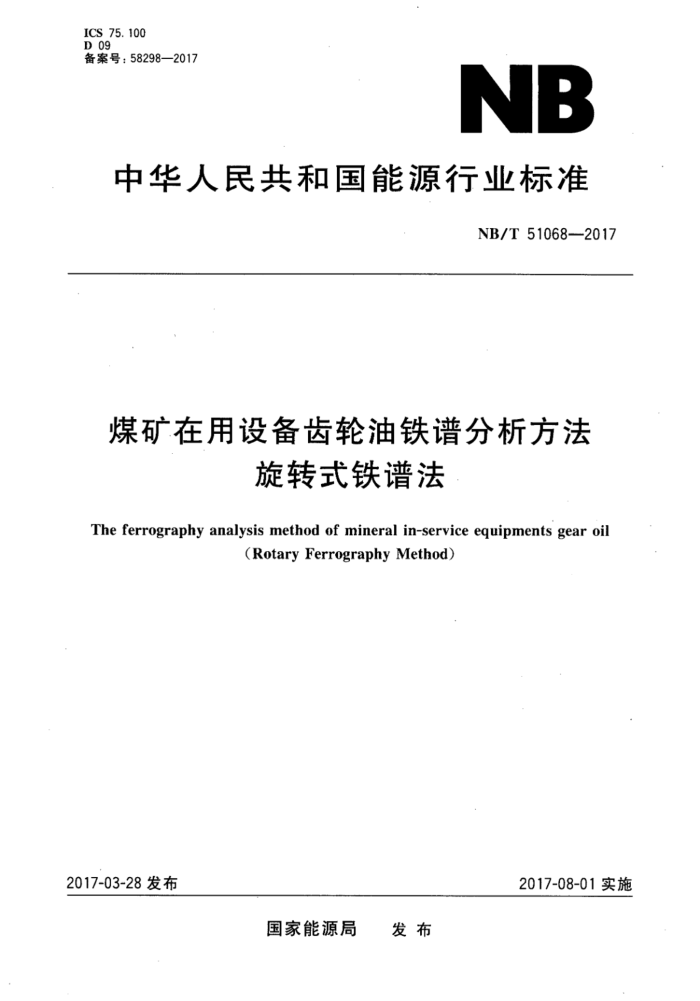

ICS 75.100
D 09
备案号：58298-2017
NB
中华人民共和国能源行业标准
NB/T 51068—2017
煤矿在用设备齿轮油铁谱分析方法旋转式铁谱法
The ferrography analysis method of mineral in-service equipments gear oil(Rotary Ferrography Method)
2017-03-28发布
2017-08-01实施
国家能源局 发布
NB/T 51068-2017
目次
前言 …………………………………………………………………………………………Ⅱ
引言 …………………………………………………………………………………………………Ⅲ
1 范围………………………………………………………………………………………1
2规范性引用文件 …………………………………………………………………………1
3 术语和定义……………………………………………………………………………………1
4 一般要求 ………………………………………………………………………………………………2
4.1 仪器 ………………………………………………………………………………………………2
4.2 试剂 …………………………………………………………………………………………3
4.3 环境条件 ……………………………………………………………………………………3
5 方法概要 …………………………………………………………………………………………3
6 样品要求和取样周期 …………………………………………………………………………………3
6.1 样品要求 ……………………………………………………………………………………3
6.2 取样周期 ……………………………………………………………………………………3
7 试验方法 ………………………………………………………………………………4
7.1 样品的加热与振荡 ……………………………………………………………………………4
7.2 样品稀释 ………………………………………………………………………………4
7.3 基片清洗 ……………………………………………………………………………………4
7.4 放置谱片 ……………………………………………………………………………4
7.5 滴注油样 …………………………………………………………………………………………4
7.6 清洗 ………………………………………………………………………………………………4
7.7 甩干谱片………………………………………………………………………………………4
7.8 停机取片 ………………………………………………………………………………………4
7.9 谱片的观察 …………………………………………………………………………4
8 磨损等级判定与结果报告 ……………………………………………………………………………5
8.1 磨损颗粒的特征描述 ……………………………………………………………………………5
8.2 磨损等级划分与定义 ……………………………………………………………………………6
.8.3 磨损等级判定 ……………………………………………………………………………………6
8.4 结果报告 ………………………………………………………………………………8
附录A(规范性附录)结果报告单 ……………………………………………………………………9
附录B(资料性附录) 磨损颗粒图谱示例……………………………………………………………10
参考文献 …………………………………………………………………………………………………12
NB/T 51068-2017
煤矿在用设备齿轮油铁谱分析方法旋转式铁谱法
1 范围
本标准规定了利用旋转式铁谱仪对煤矿在用机械设备齿轮油进行铁谱分析的术语、定义、试验方法、结果判定。
本标准适用于对煤矿综采、连采、掘进、主运输、洗选等设备的在用齿轮油进行油样铁谱检测分析。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 678化学试剂 乙醇(无水乙醇)GB/T 6682 分析实验室用水规格和试验方法HG/T 3262 工业用四氯乙烯
3 术语和定义
下列术语和定义适用于本文件。
3.1
旋转式铁谱仪rotary ferrograph
一种通过旋转离心力、重力和磁力，将油液中的铁磁性磨损颗粒沉积、收集并将油液及其他污染物清除的仪器。
3.2
基片 substrate plate旋转式铁谱仪上用于沉积磨损颗粒的正方形玻璃载片。
3.3
铁谱片ferrography plate按照一定的磁场规律沉积了磨损颗粒的基片。
3.4
粒度particle size
磨损颗粒的平均长轴尺寸。
3.5
磨损颗粒浓度 wear particle concentration油样在规定的稀释倍数下，铁谱片上显微视场面积内特征磨损颗粒覆盖面积占视场面积的百分比。
3.6
总磨损颗粒浓度 total wear particle concentration油样在规定的稀释倍数下，铁谱片上显微视场面积内全部磨损颗粒覆盖面积占视场面积的百分比。
