ICS 43.040.50
LE
T21

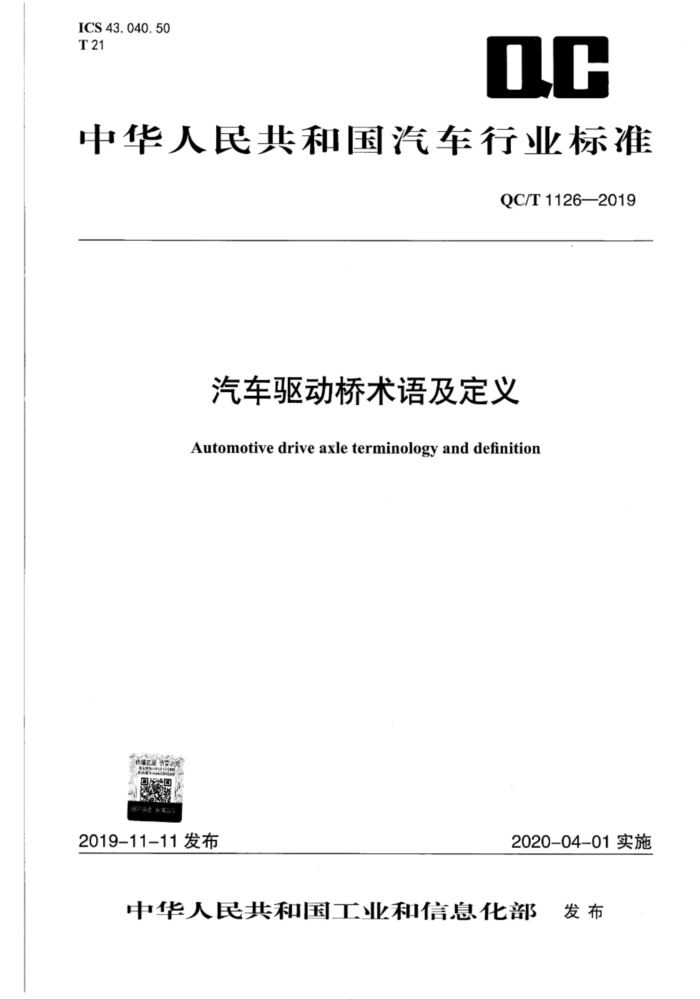

中华人民共和国汽车行业标准
QC/T 1126—2019
汽车驱动桥术语及定义
Automotive drive axle terminology and definition
2019-11-11发布
2020-04-01实施
中华人民共和国工业和信息化部发布
QC/T 1126—2019
汽车驱动桥术语及定义
1 范围
本标准规定了汽车驱动桥的术语及定义。本标准适用于汽车驱动桥总成及其主要零部件。
2驱动桥及其主要零部件术语和定义
2.1
驱动桥 driye axl
由主减速器、差速器、桥壳和半轴等组成，位于传动系末端，用以将动力传递给车轮的装置。
2.1.1
整体式驱动桥integral drive axle半轴套管与主减速器壳均与桥壳刚性联接的驱动桥。
2.1.2
断开式驱动桥disconnected drive axle两侧驱动轮相对于主减速器能在车辆横向等平面内有相对运动的驱动桥。
2.2
主减速器final drive通常位于桥壳中部，将输入的动力降低转速传递给半轴及车轮的装置。
2.2.1
单级主减速器single reduction final drive仅一对齿轮副起减速作用的主减速器。
2.2.2
双级主减速器 double reduction final drive有两对齿轮副起减速作用的主减速器。
2.2.3
贯通式主减速器 thru-drive能够向汽车前方或后方其他主减速器传递动力的主减速器。
2.2.3.1
单级贯通式主减速器single reduction thru-drive由一对锥齿轮副所构成的贯通式主减速器。
2.2.3.2
双级贯通式主减速器 double reduction thru-drive由两对齿轮副所构成的贯通式主减速器。
