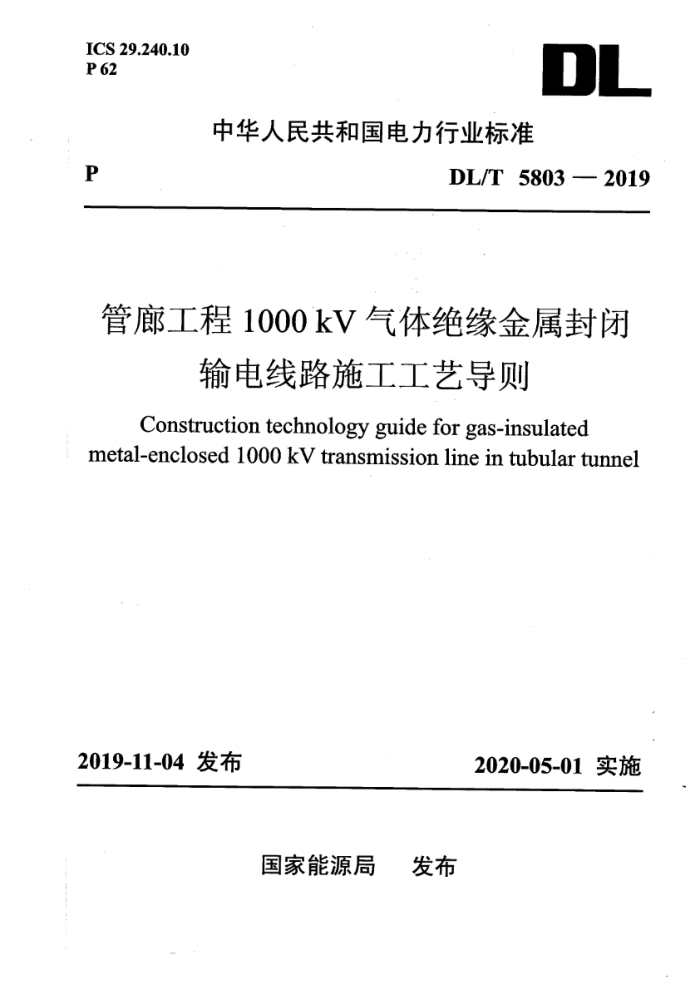

ICS 29.240.10
P62
中华人民共和国电力行业标准
P
DL/T 5803—2019
管廊工程1000 kV气体绝缘金属封闭输电线路施工工艺导则
Construction technology guide for gas-insulated
metal-enclosed 1000 kV transmission line in tubular tunnel
2019-11-04发布
2020-05-01实施
国家能源局 发布
DL/T 5803—2019
目次
1 总则…………………………………………………………………1
2 术语…………………………………………………………2
3 工艺流程…………………………………………………………4
4 施工准备……………5
5 施工工艺及质量控制………………………………………………9
6 安全与环保……………………………………………………21
本规范用词说明………………………………………………………24
引用标准名录…………………………………………………………25
例：条文说明………………………………………………………27DL/T 5803—2019
1总 则
1.0.1为确保管廊工程1000kV GIL施工安全，提高工程施工质量，规范工程施工工艺，制定本导则。
1.0.2本导则规定了管廊工程1000kV GIL施工工艺方法、施工过程质量控制要求和安全环保等要求，适用于管廊工程1000kVGIL施工。
1.0.3管廊工程1000kVGIL施工，除应符合本导则外，尚应符合国家现行有关标准的规定。
DL/T 5803—2019
2术 语
2.0.1管廊underground tubular tunnel
地下管道综合走廊，即在城市、江河等地下建造一个隧道空间，将电力、通信、燃气、供热、给排水、工业等管线集于一体的综合性工程设施。
2.0.2气体绝缘金属封闭输电线路gas-insulated metal-enclosedtransmission line; GIL
采用气体绝缘介质，用金属外壳将导体连同绝缘器件等封闭起来的输电线路。
2.0.3伸缩节flex section
相邻刚性连接GIL段外壳间的柔性连接部件，用来吸收热伸缩、地震及不均匀下沉等引起的位移，且具有波纹管等形式的弹性接头。
2.0.4运输单元transportation assembly
适合运输GIL的一部分。一般为标准单元，或者是非标准单元与波纹管的组合。
2.0.5主回路main circuit
包含在作为传输电能回路内的所有导电部分。
2.0.6感应电流快速释放装置induced current fast by-pass device用于GIL主回路接地的一种机械式开关装置，具有开合和承载感应电流的能力，能够可靠实现预期设定的操作顺序。
2.0.7引接站lead station
用于架空线路与GIL之间电气连接，满足相应的一、二次功能。
