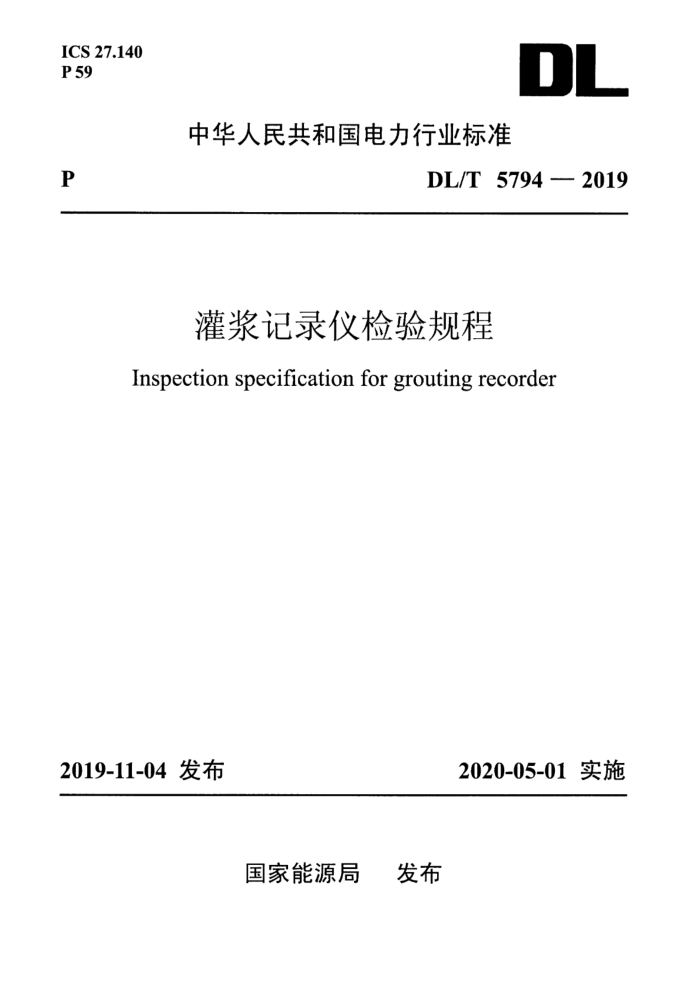

ICS 27.140
P59
中华人民共和国电力行业标准
P
DL/T 5794 —2019
灌浆记录仪检验规程
Inspection specification for grouting recorder
2019-11-04发布
2020-05-01实施
国家能源局 发布
DL/T 5794—2019
目次
1总则………………………………………………………………1
2 术语和符号 …………………………………………………………2
3仪器基本要求……………………………………………………4
4检验装置……………………6
5 主机检验…………………………………………………………8
6 流量传感器检验……………10
7 压力传感器检验………………………………………………12
8 密度传感器检验……………………14
9 检验结果与检验周期………………………………………………16
附录A 检验证书和检验记录……………………………………17
本规程用词说明 ……………………………………………………23
引用标准名录……………………………………………………24
附：条文说明 …………………………………………………………25DL/T 5794—2019
2术语和符号
2.1术 语
2.1.1灌浆记录仪grouting recorder
运用数据采集与处理技术，通过压力传感器、流量传感器及其他传感器，对灌浆施工作业的压力、流量、密度等施工参数进行检测、显示并予以记录的电子装置。
2.1.2灌浆记录仪主机mainframe of grouting recorder
采集传感器电流信号，并将电流信号转换为数字信号输出的仪器。
2.1.3传感装置sensing device
压力传感器、流量传感器和密度传感器的统称。
2.1.4单通道灌浆记录仪single-line grouting recorder
一台主机仅与一套灌浆设备的监测传感装置相连，检测和记录一个灌浆孔段灌浆过程参数的灌浆记录仪。
2.1.5多通道灌浆记录仪multi-line grouting recorder
一台主机与两套及以上灌浆设备的监测传感装置相连，同时检测和记录两个及以上灌浆孔段灌浆过程参数的灌浆记录仪。
2.2符 号
I—电流；
p—压力；
Q——流量；
t——时间；
V——累计注入量；DL/T 5794—2019
3仪器基本要求
3.0.1灌浆记录仪应有铭牌。铭牌上应注明制造厂名、产品名称及型号、出厂编号、出厂日期以及其他重要技术指标。
3.0.2灌浆记录仪主机及各传感装置外表应完好，不应有变形、破损等影响仪器使用的机械损伤。
3.0.3接插件应牢固可靠，避免因振动而脱落。
3.0.4显示的数字、表示功能的文字符号以及标识应完整、清晰。
3.0.5主机与传感装置的连接接口应有明确标识，不同类型传感器的插座形式应具有唯一性。
3.0.6后续检验传感器装置的传感部件不应有水泥结块。
3.0.7灌浆记录仪应附有使用说明书、产品合格证和技术手册。周期检验的灌浆记录仪还应有前次检验的检验证书。
3.0.8灌浆记录仪主机及各传感装置的电源接口端子(交流220V)与外壳间的绝缘电阻不小于20 MQ。
3.0.9主机故障警示与处置功能、传感装置必要的密封与防水性能等技术要求，应符合现行行业标准《灌浆记录仪技术导则》DL/T 5237的相关规定。
3.0.10 电源：交流(220±10)V、(50±2.5)Hz。
3.0.11供水：应连续、恒压供水，流量(0～100)L/min,水质清洁，水温为(5～40)℃。
3.0.12 待检验灌浆记录仪和传感装置均应通电预热15 min以上。
3.0.13检验环境条件为环境温度(10～30)℃、相对湿度小于90%。
3.0.14灌浆记录仪主机技术性能要求应符合表3.0.14规定。
