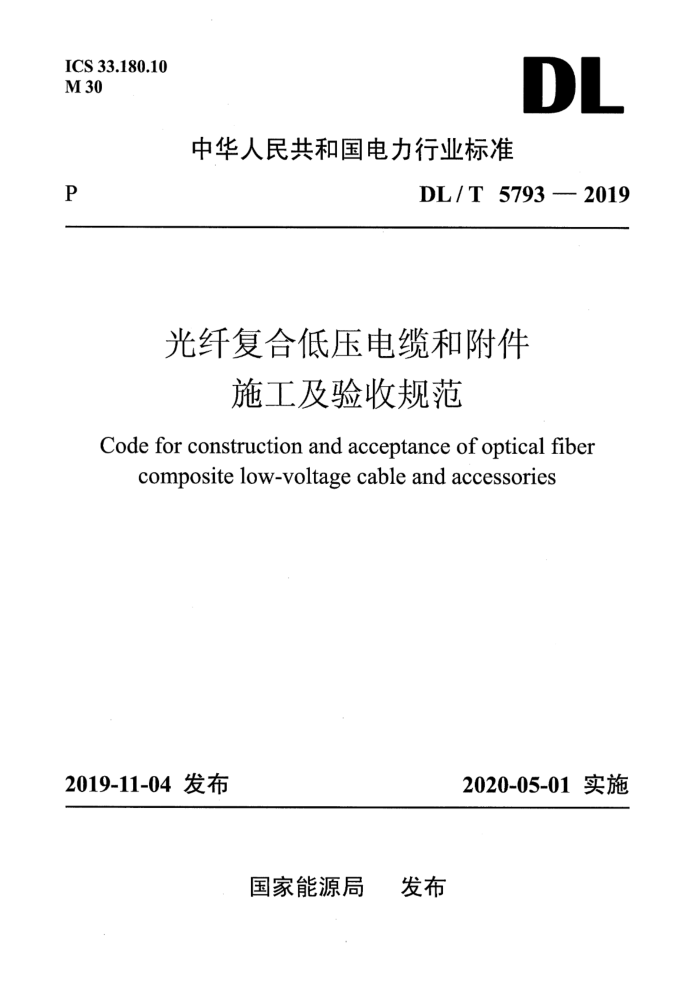

ICS 33.180.10
M30
P
DL
中华人民共和国电力行业标准
DL/T 5793 —2019
光纤复合低压电缆和附件施工及验收规范
Code for construction and acceptance of optical fibercomposite low-voltage cable and accessories
2019-11-04发布
2020-05-01实施
国家能源局 发布
DL/T 5793—2019
目次
1总则………………………………………………………………1
2 术语……………3
3 OPLC及附件的保管和运输……………………………………4
4 OPLC及附件到货检验……………6
5 OPLC的敷设……………………………………………………8
5.1一般规定……………………………………………………8
5.2 OPLC的直埋敷设……………………………………………10
5.3 导管内OPLC的敷设…………………………………………12
5.4 建筑物中OPLC的敷设………………………………………13
5.5 OPLC的架空敷设……………………………………………15
5.6 标志牌的装设…………………………………………………16
6 OPLC附件安装及接续……………………………………………17
6.1 附件安装 ……………………………………………………17
6.2 光纤接续……………………19
7 验收………………………………………………………………21
7.1 线路验收 ……………………………………………………21
7.2 文件验收 ……………………………………………………22
附录A OPLC及附件施工检验记录表格………………………24
附录B 光电一体化中间接续和终端接入附件典型结构………35
本标准用词说明 …………………………37
引用标准名录 …………………………………………………………38
附：条文说明 ……………………39DL/T 5793—2019
1 总 则
1.0.1为了保证光纤复合低压电缆及附件的工程施工、验收质量及安全稳定运行，统一产品到货检验、安装敷设及工程验收等工作的技术要求，制定本规范。
1.0.2本规范规定了光纤复合低压电缆及附件的保管、运输、到货检验、敷设、附件安装及验收规则。
1.0.3本规范适用于额定电压0.6/1kV(Um=1.2kV)及以下光纤复合低压电缆的线路工程。
1.0.4 OPLC线路工程应按照批准的设计文件和经有关方面会审的设计施工方案施工。
1.0.5对有干扰防护要求的OPLC线路，应按设计要求采取抗干扰相应措施。
1.0.6 OPLC应符合现行国家标准《额定电压1kV(Um=1.2kV)及以下光纤复合低压电缆》GB/T29839的规定，并应有产品标识及合格证件。新工艺、新技术、新产品应经过权威机构试验、测试及试点验证判定满足相关标准要求时方可采用。
1.0.7 OPLC附件可采用光电一体化中间接续附件和终端接入附件，也可以采用分离式的电接续和光接续附件。附件的电接续部分应符合现行国家标准《低压成套开关设备和控制设备 第1部分：总则》GB/T 7251.1、《低压成套开关设备和控制设备 第3部分：由一般人员操作的配电板(DBO)》GB/T7251.3、《低压成套开关设备和控制设备 第2部分：成套电力开关和控制设备》
GB/T7251.12和《额定电压1kV(Um=1.2kV)及以下光纤复合低压电缆》GB/T29839的相关要求，附件的光接续部分应符合现行行业标准《光纤配线架》YD/T778、《光缆接头盒 第1部分：室外光缆接头盒》YD/T 814.1、《光缆终端盒》YD/T 925、《通信光缆交接箱》YD/T988和《光缆分纤箱》YD/T2150的相关要求。
1.0.8 OPLC及附件安装用的钢制紧固件，除地脚螺栓外，应采用热镀锌或等同热镀锌性能的制品。
1.0.9施工中的安全技术措施，应符合本标准及现行有关安全标准及产品的技术文件的规定。对重要的施工项目或关键工序，应事先制定有针对性的安全技术措施。
1.0.10对易受外部影响着火的OPLC密集场所或可能着火蔓延而酿成严重事故的OPLC线路，应按《电气装置安装工程 电缆线路施工及验收规范》GB 50168要求的防火阻燃措施施工。
1.0.11 OPLC线路工程测量及检查用的仪器、仪表和量具等，应采用合格产品并在校检有效期内使用。
1.0.12 光纤复合低压电缆及附件的施工及验收除应符合本标准的规定外，尚应符合国家现行有关标准的规定。DL/T 5793—2019
2术 语
2.0.1 光纤复合低压电缆optical fiber composite low-voltagecable: OPLC
一种复合有光传输单元，具有输送电能和光通信能力的低压电缆。
2.0.2 OPLC附件OPLC accessories
用于OPLC的连接和分配的装置的统称。其中，用于接续和维护两根同种型号规格OPLC的称为中间接续附件；安装在OPLC的末端，可完成电气和光纤的连接、分配、绝缘和保护的装置称为终端接入附件。
2.0.3 OPLC导管 OPLC ducts,OPLC conduits
OPLC本体敷设于其内部受到保护和在OPLC发生故障后便于将OPLC拉出更换用的管子。有单管和排管等结构形式。
2.0.4 光电一体化中间接续附件optical-electric intermediatesplice accessories
接续和维护两根同种型号规格的OPLC的接续保护装置。实现OPLC的导体、光纤接续，恢复连接处绝缘和电气性能，可一体实现光通信与电气连续的装置。
2.0.5光电一体化终端接入附件optical-electric terminal accessories
安装在OPLC末端，可一体完成电气和光纤的连接、分配、绝缘和保护的装置。按使用架构节点可分为光电一体化局端柜、光电一体化楼宇柜、光电一体化楼层箱、光电一体化入户箱。
