ICS 27.100
DL
P60
备案号：J2917-2021

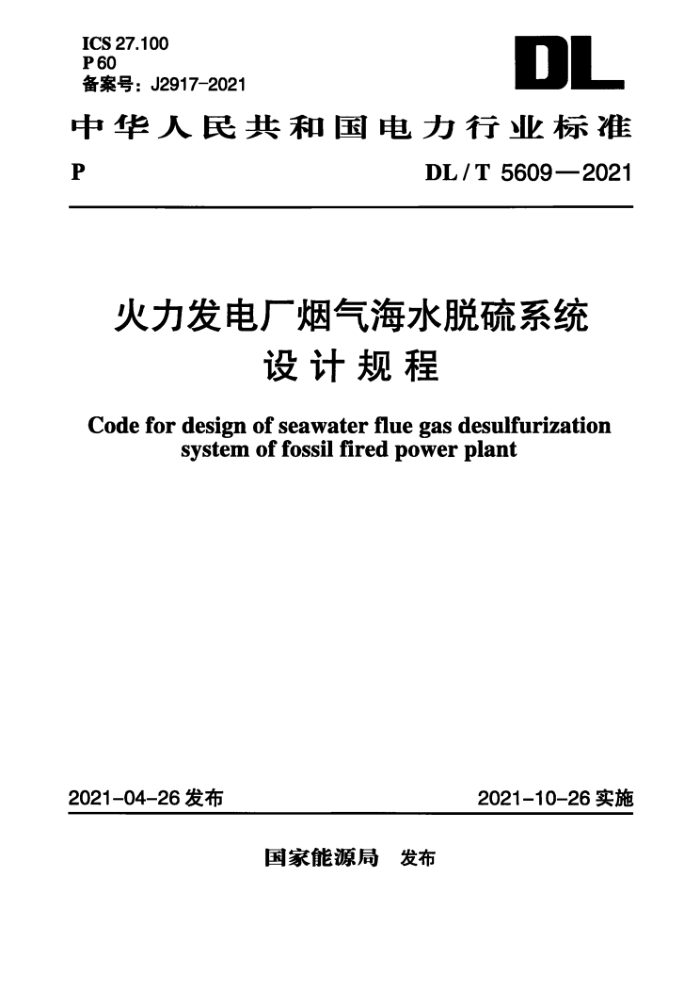

中华人民共和国电力行业标准PDL/T 5609—2021
火力发电厂烟气海水脱硫系统设计规程
Code for design of seawater flue gas desulfurizationsystem of fossil fired power plant
2021-04-26发布
2021-10-26实施
国家能源局 发布
目次
1 总则 …………………………………………………(1)
2 术语 ………………………………………………(2)
3 基本规定 ……………………………………………………(3)
4 烟气系统 ……………………………………………………(5)
4.1 一般规定 …………………………………………………………(5)
4.2 系统设计 …………………………………………………………(5)
4.3 布置设计 …………………………………………………………(8)
5 二氧化硫吸收系统 …………………………………………(10)
5.1 一般规定 …………………………………………………………(10)
5.2 系统设计 ……………………………………………………………(10)
5.3 布置设计 …………………………………………………………(12)
6 海水供应系统 ………………………………………………(14)
6.1 一般规定 …………………………………………………………(14)
6.2 系统设计 ……………………………………………………………(14)
6.3 布置设计 …………………………………………………………(16)
7 海水恢复系统 ………………………………………………(17)
7.1 一般规定 …………………………………………………………(17)
7.2 系统设计 ……………………………………………………………(17)
7.3 布置设计 …………………………………………………………(19)
8 工艺水系统 …………………………………………………(21)
8.1 一般规定 ……………………………………………………………(21)
8.2 系统设计 ……………………………………………………………(21)
8.3 布置设计 …………………………………………………………(22)
9 防腐设计要求 ………………………………………………(23)9.1 一般规定 …………………………………………………………(23)
9.2 防腐要求 ……………………………………………………………(23)
10 对相关专业的要求 …………………………………………(26)
附录 A 海水升压泵选型计算 …………………………………(27)
附录B 曝气池所需海水量计算 ………………………………(29)
附录C 曝气风机选型计算 ……………………………………(30)
本标准用词说明 …………………………………………………(32)
引用标准名录 ……………………………………………………(33)
附：条文说明 ……………………………………………………(35)
1 总 则
1.0.1 为适应电力建设发展的需要，规范火力发电厂烟气海水脱硫系统设计，做到技术先进、安全适用、经济合理，制定本标准。
1.0.2本标准适用于400t/h及以上容量锅炉的火力发电厂烟气海水脱硫系统的设计，包括系统拟定、设备选型、相关计算及布置设计等。
1.0.3 火力发电厂烟气海水脱硫系统的设计除应符合本标准的规定外，尚应符合国家现行有关标准的规定。2术 语
2.0.1 填料
packing
用于吸收塔内提供增加相接触的表面积，以促进液体与液体之间、气体与液体之间及气体与气体之间的能量传递、质量传递或化学反应的各种专门设计的环形、鞍形、球形、板形、波纹形及其组合形状的塔内件，材质为塑料、金属等。
2.0.2 液气比 liquid-gas ratio
吸收塔入塔海水流量与塔内实际饱和烟气量的比值，单位为L/m³。
2.0.3 海水总碱度 total alkalinity of seawater
在温度为20℃时，单位体积海水中弱酸阴离子全部被释放时所需氢离子的毫摩尔数，单位为mmol/L。海水中的弱酸阴离子主要包括HCO₃、CO3-、H₂BO₃、H₂PO₁和SiO(OH)₃等，它们都是氢离子接受体。
2.0.4 中气泡型曝气器 middle air bubble aerator
空气通过曝气器在水中产生气泡直径不小于3mm的气泡曝气器。
2.0.5标准状态
standard condition
温度为273.15K,压力为101325Pa时的状态，简称“标态”。本标准涉及的大气污染物浓度，如没有特别说明，均以标态下的干烟气、6%含氧量为基准。3 基本规定
3.0.1 烟气海水脱硫系统的设计应满足国家和地方的环保排放控制标准、环境影响评价批复意见对SO₂排放量及浓度的要求，同时应兼顾安全可靠、技术成熟、经济合理、节约资源，便于运行、检修和维护。
3.0.2烟气海水脱硫系统的选用应符合下列规定：
1位于沿海地区；2 采用中低硫份燃料；3海水碱度符合工艺要求；4 海域环境影响评价取得国家相关管理部门审查通过。
3.0.3 烟气海水脱硫系统应包括烟气系统、二氧化硫吸收系统、海水供应系统、海水恢复系统及工艺水系统等，各系统宜按下列原则划分：
1 烟气系统设计范围为：原烟气从引风机出口挡板门出口法兰至吸收塔烟气进口法兰处；净烟气从吸收塔烟道出口法兰至烟囱进口烟道上的接口处，如有脱硫旁路烟道则还应包括旁路烟道部分；
2二氧化硫吸收系统设计范围为：烟气侧从吸收塔烟道进口法兰处至吸收塔烟道出口法兰处；海水侧从吸收塔海水进口法兰处至吸收塔海水池排水接口处；工艺水进口在吸收塔除雾器冲洗水接口法兰处；
3 海水供应系统设计范围为：吸收塔海水供应部分从脱硫岛区域外循环水排水分界线经海水升压泵吸水前池至吸收塔海水进口法兰处；曝气池海水供应部分从脱硫岛区域外循环水排水分界线至曝气池混合前池；
