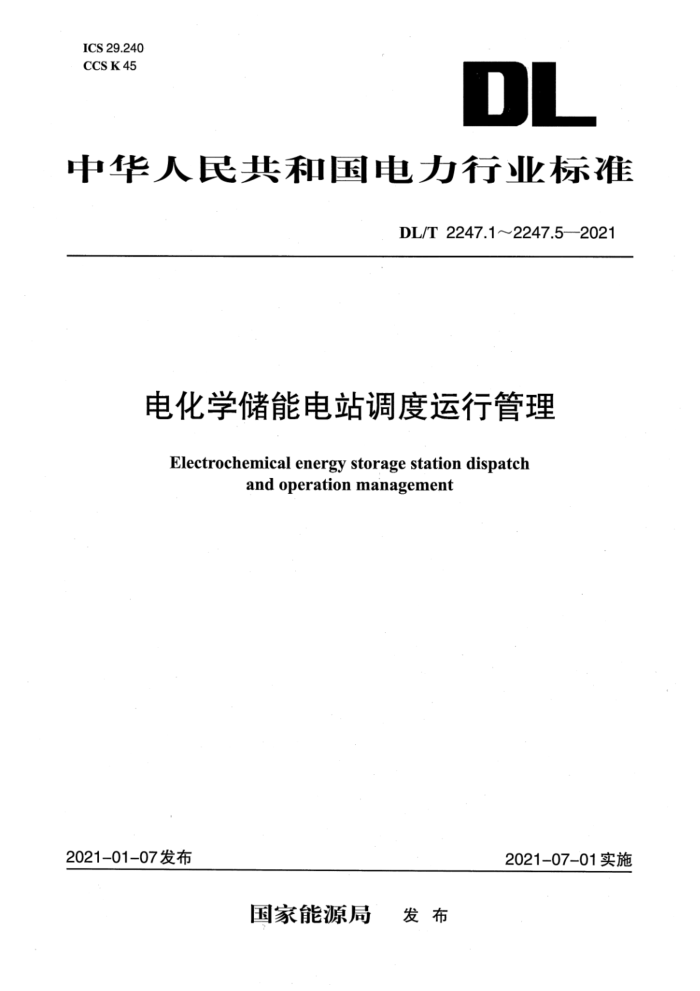

ICS 29.240
CCS K45
DL
中华人民共和国电力行业标准
DL/T 2247.1～2247.5—2021
电化学储能电站调度运行管理
Electrochemical energy storage station dispatchand operation management
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 2247.1—2021
电化学储能电站调度运行管理
第1部分：调度规程
1 范围
本文件规定了电化学储能电站与电网调度运行控制相关的技术和管理要求。
本文件适用于10(6)kV及以上电压等级且由电网调度机构调度管理的电化学储能电站，其他电化学储能电站可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 14285继电保护和安全自动装置技术规程GB/T31464电网运行准则
GB/T36547电化学储能系统接入电网技术规定DLT448电能计量装置技术管理规程
DL/T 5843kV～110kV电网继电保护装置运行整定规程
中华人民共和国国家发展和改革委员会令2014年第14号 电力监控系统安全防护规定
国能安全(2015)36号 国家能源局关于印发电力监控系统安全防护总体方案等安全防护方案和评估规范的通知
3术语和定义
下列术语和定义适用于本文件。
3.1
电化学储能电站electrochemical energy storage station
采用电化学电池作为储能元件，可以进行电能存储、转换及释放的电站，由若干个不同或相同类型电化学储能系统组成。
注：除储能系统外，还包括并网、维护和检修等设施。
[来源：GB/T 36549—2018,3.1]
3.2
电化学储能系统electrochemical energy storage system
以电化学电池作为储能载体，通过储能变流器进行可循环电能存储、释放的系统。
注：一般包含电池系统、储能变流器及相关辅助设施等。对于接入10(6)kV及以上电压等级的电化学储能系统，通常还包括汇集线路、升压变压器等。
[来源：GB/T36547—2018,3.1]
3.3
储能电站额定功率rated power of energy storage station电化学储能电站内各储能单元额定功率的总和。[GB/T36549—2018,3.4]
DL/T 2247.1—2021
3.4
公共连接点point of common coupling: PCC储能系统接入公用电网的连接处。注：公共连接点的定义见附录A。[来源：GB/T36547—2018,3.4]
3.5
储能变流器power conversion system; PCS
连接电池系统与电网(和/或负荷),实现功率双向变换的装置。[来源：GB/T36547—2018,3.2]
3.6
电池管理系统battery management system; BMS
监测电池的状态(温度、电压、电流、荷电状态等),为电池提供管理及通信接口的系统。[来源：GB 51048—2014,2.0.4]
4总则
4.1电化学储能电站的调度运行管理工作，应保证电网及电化学储能电站安全、优质、经济运行。
4.2 电化学储能电站并网运行应满足GB/T31464、GB/T 36547的相关要求。
4.3电化学储能电站应严格遵守所在电网的调度管理规程。
5调控运行管理
5.1 调度范围的划分原则
5.1.1 电化学储能电站启停、充电及放电均由电网调度机构调度管理。
5.1.2电化学储能电站公共连接点开关及其相连设备由电网调度机构调度。
5.1.3电化学储能电站其余设备调度权应在并网调度协议中明确。
5.2调度规则
5.2.1 电化学储能电站应制定与本部分及相关规程、规范相统一的现场运行规程，并送电网调度机构备案。
5.2.2电化学储能电站应与电网企业根据平等互利、协商一致和确保电力系统安全运行的原则，签订并网调度协议。
5.2.3 电网调度机构调度值班人员在其值班期间是电网运行、操作和故障处置的指挥人，按照调管范围行使指挥权。调度值班人员必须按照相关规定发布调度指令，并对其发布的调度指令的正确性负责。
5.2.4 电化学储能电站按电网调度机构指令组织储能电站实时生产运行，参与电力系统的调峰、调频、调压和备用。
5.2.5电网调度机构调度的一次、二次设备，未获调度值班人员指令，不得操作。遇有危及人身、电网及设备安全的情况时，运维人员应按现场运行规程处理，并立即报告调度值班人员。
5.2.6电网调度机构调度设备运行状态的改变，对电化学储能电站设备运行有影响时，操作前、后应及时通知电化学储能电站。
5.3电化学储能电站监控系统运行规则
5.3.1 电化学储能电站应按相关标准将各种电气信息、信号、各项数据上传至其监控系统，并由其监控系统传至调度自动化系统。
