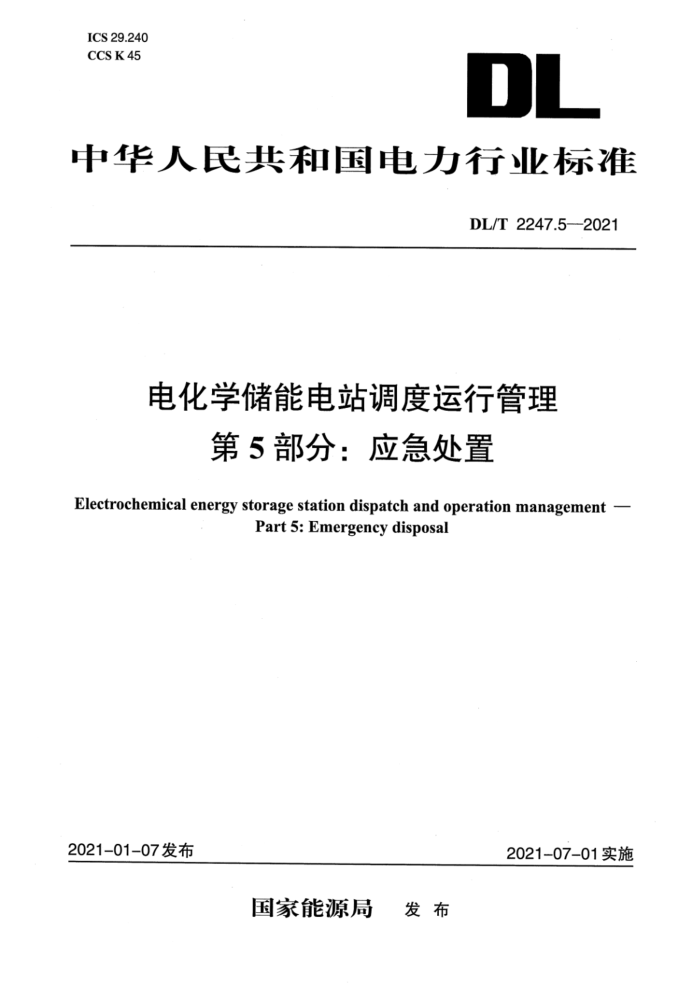

ICS 29.240
CCS K 45
DL
中华人民共和国电力行业标准
DL/T 2247.5—2021
电化学储能电站调度运行管理
第5部分：应急处置
Electrochemical energy storage station dispatch and operation management —
Part 5: Emergency disposal
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 2247.5—2021
电化学储能电站调度运行管理
第5部分：应急处置
1 范围
本文件规定了电化学储能电站涉网系统发生故障及事故的应急处置要求。
本文件适用于10(6)kV及以上电压等级且由电网调度机构调度管理的电化学储能电站，其他电化学储能电站可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T31464 电网运行准则
GB/T 36547 电化学储能系统接入电网技术规定GB 50229火力发电厂与变电站设计防火标准GB 51048 电化学储能电站设计规范DL/T516电力调度自动化运行管理规程DL/T544电力通信运行管理规程
DL/T587继电保护和安全自动装置运行管理规程DL/T741架空输电线路运行规程DL/T969变电站运行导则DL/T 1253 电力电缆线路运行规程
DL/T 1773 电力系统电压和无功电力技术导则DL 5027电力设备典型消防规程
国能安全(2014)508号 电力企业应急预案管理办法
电监安全(2012)60号 关于加强电力安全工作防范电网大面积停电的意见
3术语和定义
下列术语和定义适用于本文件。
3.1
电化学储能电站electrochemical energy storage station
采用电化学电池作为储能元件，可进行电能存储、转换及释放的电站，由若干个不同或相同类型电化学储能系统组成。
注：除储能系统外，还包括并网、维护和检修等设施。
3.2
电化学储能电站涉网系统network-related system of clectrochemical energy storage station
由电化学储能电站涉网一次设备及为保障其正常运行所需的继电保护和安全自动装置、计量装置、调度自动化、电力通信等二次设施构成的统一整体。
注：电化学储能电站涉网一次设备示意图可参见附录A.
DL/T 2247.5—2021
3.3
并网点point of interconnection
对于有升压站的储能系统，指升压站高压侧母线或节点。对于无升压站的储能系统，指储能系统的输出汇总点。
3.4
孤岛islanding
包括负荷跟电源的部分电网，从主网脱离后继续孤立运行的状态，孤岛可分为非计划性孤岛和计划性孤岛。
3.5
自动发电控制automatic generation control; AGC
通过自动发电控制程序，实现对控制区内各发电机组有功出力的自动重新调节分配，来维持系统频率、联络线交换功率在计划目标范围内的控制过程。AGC是由主站自动控制程序、信息传输通道、信息接收装置(远方终端)、机组协调控制系统(电厂监控系统)、执行装置、发电机组自动化装置等环节组成的整体。
3.6
自动无功电压控制automatic voltage control; AVC
通过自动控制程序，根据电网实时运行工况在线计算无功电压控制策略，在控制区内自动闭环控制无功和电压调节设备，以实现控制区合理的无功电压分布。AVC是由主站无功自动控制程序、信息传输路径、信息接收装置、子站AVC控制系统及执行机构等环节组成的整体。
3.7
黑启动black start
当某电力系统因故障全部停运后，通过该系统中具有自启动能力机组的启动，或通过外来电源供给，带系统内其他机组，逐步恢复系统运行的过程。
3.8
储能变流器power conversion system; PCS
连接电池系统与电网(和/或负荷),实现功率双向变换的装置。
3.9
通信调度communication dispatching
为保障电力通信安全、优质、经济运行，通信机构中负责监视通信网运行状态、组织通信网资源、协调指挥故障处理的部门。
3.10
生产控制大区production control zone
由具有数据采集与控制功能、纵向联接使用专用网络或专用通道的电力监控系统构成的安全区域。
4总则
4.1电网调度机构是电网故障及事故处置的指挥机构，电化学储能电站涉网系统发生故障时，应按电网调度机构指令开展应急处置工作。
4.2电化学储能电站涉网系统在运行过程中发生故障及事故时，属于电网调度机构管辖范围内的设备，运行值班人员应立即汇报电网调度机构；属于自身调度管辖范围内的设备，电化学储能电站应根据现场运行规程处置。
4.3发生威胁电化学储能电站涉网系统运行的紧急情况时，电网调度机构应立即采取措施，限制故障的发展与避免事故的发生，解除对人身、电网和设备的安全威胁。
