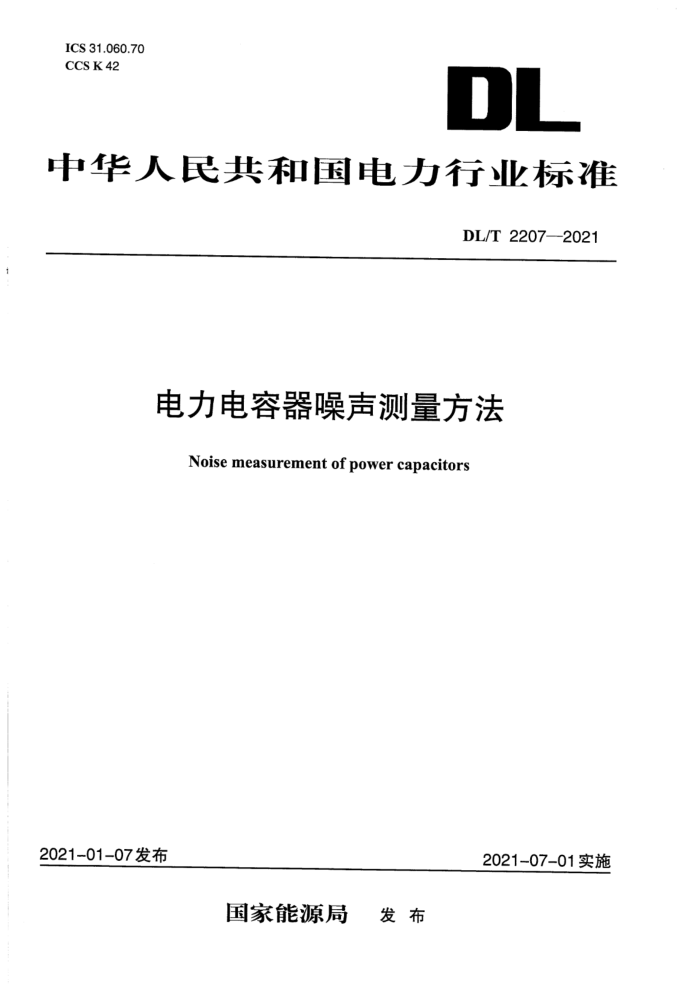

ICS 31.060.70
CCS K 42
DL
中华人民共和国电力行业标准
DL/T 2207—2021
电力电容器噪声测量方法
Noise measurement of power capacitors
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 2207—2021
电力电容器噪声测量方法
1 范围
本文件规定了电力电容器单元的声压级测量方法，并以此来确定电力电容器单元的声功率级。本文件适用于标称电压1kV及以上、频率为-50Hz的电力系统用关联电容器单元、交流滤波电容器单元、直流滤波电容器单元，其他电力电容器单元可参考本文件执行。
本文件不适用于本体高度小午0.8m的电容器。
2规范性引用文件
下列文件中的内在通过文中的规范性引用而构成文件必不可少的条款其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2900.16电工术语 电力电容器
GB/T 3241电曲学倍频程和分数倍频程滤波器
GB/T 3767—2016、声学 声压法测定噪声源声功率级和声能量级 反射面上方近似自由场的工程法
GB/T 3785.1电声学 声级计 第1部分：规范GB/T 3947市学名词术语
3术语和定义
GB/T 2900.16、BT3767—2016和GB/T 3947界定的以及下列术语和定义适用于本文件。
3.1
噪声noise
断续或统计上随机的不密要的声音。注：在本文件中专指人耳可记音范围。
3.2
声压sound pressureP
有声波时，媒质中的压力与静压的差值。注：声压单位为帕(Pa)。
3.3
声压级sound pressure level声压(p)平方与基准声压(po)平方之比的以10为底的对数的10倍。
P
L=10lg
p
注：声压级单位为贝尔(B),但通常用分贝(dB)表示。基准声压必须指明，空气中的基准声压为20μPa,水中的基准声压为1μPa。
DL/T 2207-2021
3.4
声功率sound powerW
单位时间内通过某一面积的声能。
注1:声波为纵波时，声功率表示为

W=(1/T)

ds
pudr

式中：
W—声功率，单位为瓦(W);p—瞬时声压，单位为帕(Pa);
—瞬时质点速度在面积S法线方向n的分量，单位为米每秒(m/s);S—面积，单位为平方米(m²);t—时间，单位为秒(s);
T—周期的整数倍，或长到不影响计算结果的时间，单位为秒(s)。
注2:在自由平面波或球面波上，通过面积S的平均声功率(时间平均)为
W=p³Scos0/(pc)
式中：
p²—有效声压平方的时间平均，单位为二次方帕(Pa²);p—媒质密度，单位为千克每立方米(kg/m³);c——声速，单位为米每秒(m/s);0——面积S的法线与波阵面外法线方向所成的角度，单位为度(°)
3.5
声功率级sound power levelLw
声功率与基准声功率之比的以10为底的对数。注：声功率级单位为贝尔(B),但通常用分贝(dB)表示。必须指明基准声功率为1pW。
3.6
基准发射面principal radiating surface
认为声音是从该面发出来的围绕试品的假想表面。注：电力电容器的基准发射面通常是指由电容器12条边(包括套管)构成的长方体的表面。
3.7
测量表面measurement surface
电力电容器基准发射面构成的长方体(包括套管)各面分别沿各自法线方向向外平移0.3m,这样就构成了一个更大的长方体，该长方体各面围成的表面即为测量表面，面积为S。
3.8
背景噪声background noise
来自被测声源以外所有的其他声源的噪声。注：背景噪声包括空气噪声、结构传导的振动噪声、仪器的电噪声等。
3.9
合成声压级synthesis of sound pressure level两个或多个声源产生的声压级在声场中某点的叠加值。
