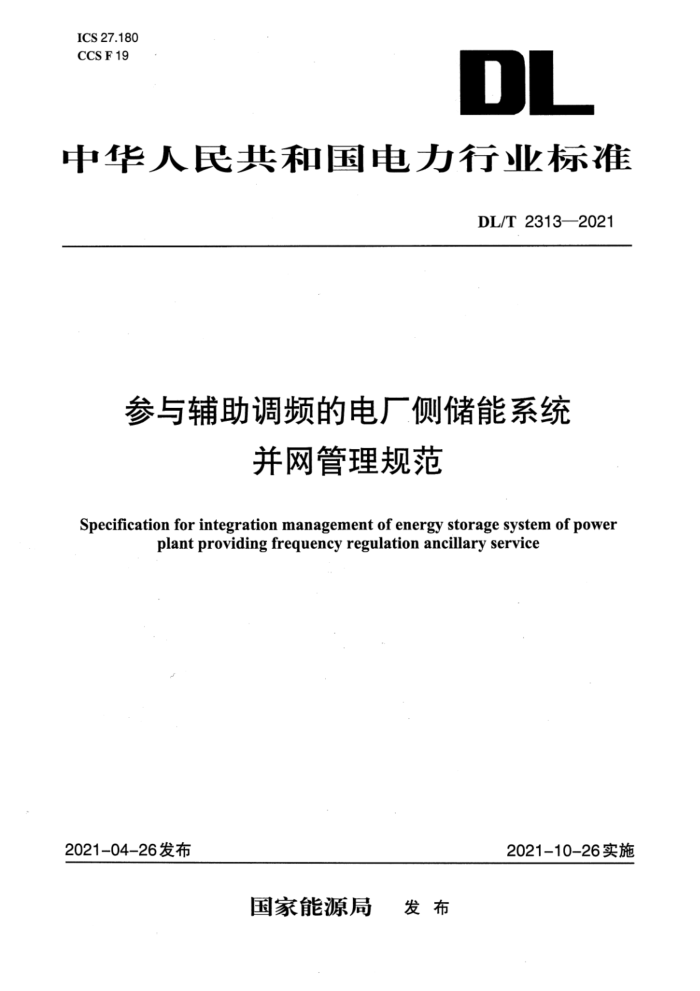

ICS 27.180
CCSF19
DL
中华人民共和国电力行业标准
DL/T 2313—2021
参与辅助调频的电厂侧储能系统并网管理规范
Specification for integration management of energy storage system of powerplant providing frequency regulation ancillary service
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2313—2021
参与辅助调频的电厂侧储能系统并网管理规范
1 范围
本文件规定了参与辅助调频的电厂侧储能系统接入电力系统的工程备案、接入系统方案设计、并网准备、并网调试和试运行的并网管理要求。
本文件适用于以辅助调频为主要应用模式的电厂侧电化学储能系统的并网管理。应用于系统调峰、稳定控制等其他模式或其他储能形式的电厂侧储能系统的并网管理可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用干本文件：
GB/T 14285继电保护和安全自动装置技术规程GB/T 30370火力发电机组一次调频试验及性能验收导则GB/T31464电网运行准则
GB/T34120电化学储能系统储能变流器技术规范
GB/T34131电化学储能电站用锂离子电池管理系统技术规范GB/T 36276 电力储能用锂离子电池
GB/T36547电化学储能系统接入电网技术规定GB/T36548电化学储能系统接入电网测试规范GB/T 36558电力系统电化学储能系统通用技术条件GB 38755 电力系统安全稳定导则
GB 50229火力发电厂与变电站设计防火标准GB 51048电化学储能电站设计规范
DL/T 1210火力发电厂自动发电控制性能测试验收规程DL/T 1231 电力系统稳定器整定试验导则
NB/T 10315风电机组一次调频技术要求与测试规程NB/T 10317风电场功率控制系统技术要求及测试方法NB/T 42090电化学储能电站监控系统技术规范
3术语和定义
GB/T36558界定的以及下列术语和定义适用于本文件。
3.1
电厂侧储能系统energy storage system of power plant
在发电厂关口计量点以内接入电网，与电厂作为同一调度对象、接受电网调度管理，可循环电能存储、转换及释放的系统。
3.2
辅助调频frequency regulation ancillary service利用储能等辅助手段响应电网一次调频或二次调频控制需求，以提高发电机组的调节性能。
DL/T 2313—2021
4基本规定
4.1电厂侧储能系统接入电网，作为电力系统直接或间接调度对象，应遵守GB/T 31464和电力系统的相关规定。
4.2电厂侧储能系统设计应满足GB 51048和GB 50229的要求，并具备不低于电厂的防风、防汛和抗震的能力。
4.3电厂侧储能系统原则上应具备直接或间接接受调度指令的能力。
4.4电厂应负责电厂侧储能的日常设备运行维护工作，应制定储能系统现场运行维护和安全操作规程。
4.5调度机构应按调度规程及市场规则提供并网服务，并对电厂侧储能进行规范调度管理。
4.6电厂侧储能系统并网期间不应影响电网安全稳定运行。未经电网调度机构允许，不应擅自并网。
4.7电厂侧储能系统并网管理包括工程备案、接入系统方案设计、并网准备、并网调试、试运行五个环节，具体并网流程见附录A。
5 工程备案
5.1电厂开展电厂侧储能系统建设前，应按相关要求向政府备案，并向电网管理机构书面报告。
5.2书面报告内容宜包括电厂侧储能项目的建设目的、建设规模、工程投资主体、系统拟接入点、运行模式和实施计划。
6接入系统方案设计
6.1 电厂侧储能应有接入系统方案。接入系统方案应包括储能系统设计、运行方式、电气一次、电气二次、系统安全等内容，并应满足GB 38755的要求。
6.2电厂侧储能的接入不应影响厂用电设备、发电机组及电网的正常运行。
6.3电厂侧储能的自动监控系统配置应满足NB/T 42090的要求，网络安全防护应满足国家电力监控系统安全防护的相关要求。
6.4电厂侧储能系统的继电保护及故障录波配置应满足GB/T 14285和GB/T 36558的要求，并与电厂侧保护、电网侧保护相协调。
6.5电厂侧储能系统应根据系统运行控制的实际需要，预留调度机构直接控制的通道和接口。
7并网准备
7.1 电厂侧储能系统并网前，电厂应组织开展储能系统并网安全风险评审，评估报告内容应包括：
a)储能系统安全评估，包括储能电池安全、储能系统各级保护和防误配合、消防安全、运行维护及应急保障制度等，
b)电厂安全评估，包括机组和厂用电设备安全风险、高压厂用变压器容量校核、谐波对电能质量的影响等；
c)电网安全评估，包括短路容量校核、保护适应性校核、系统安全校核等；
d)网络安全评估，包括电力监控系统安全防护评估、网络安全等级保护测评等；
e)其他安全评估。
7.2电厂侧储能系统并网前，电厂应按照附录B的要求向电网调度机构提交并网资料。
7.3电厂侧储能系统并网前，电厂应与电网调度机构签订电厂侧储能系统并网调度协议或补充调度协议。
7.4电厂侧储能系统应满足GB/T 36547和GB/T 36558的技术要求，接受电网调度机构直接控制的储能系统还应满足直接控制的技术要求。
