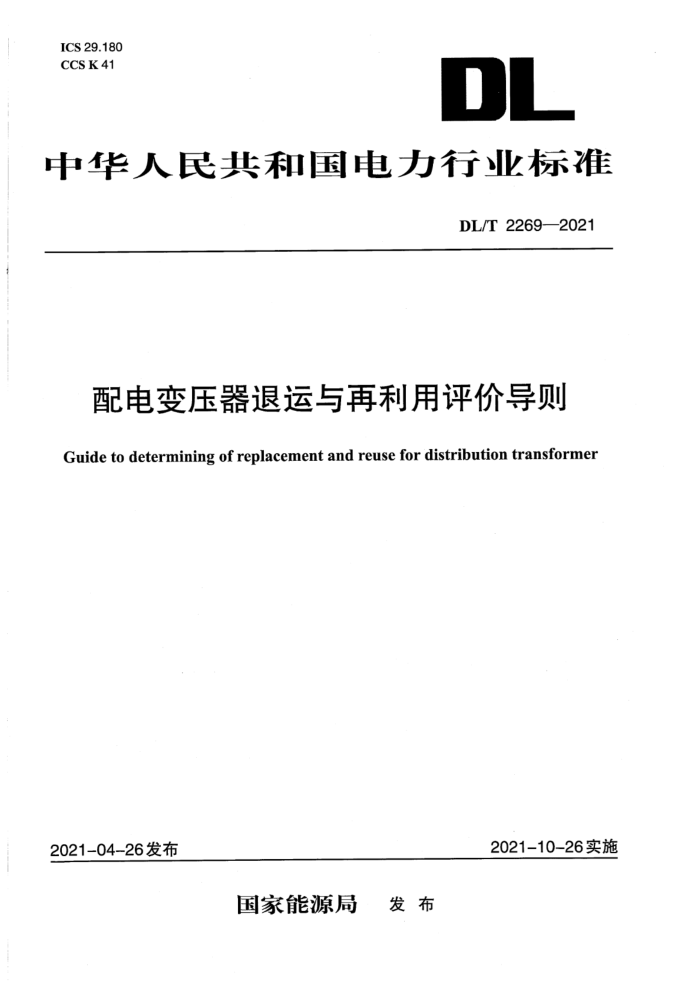

ICS 29.180
CCS K 41
中华人民共和国电力行业标准
DL/T 2269—2021
配电变压器退运与再利用评价导则
Guide to determining of replacement and reuse for distribution transformer
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2269—2021
配电变压器退运与再利用评价导则
1 范围
本文件规定了在运油浸式配电变压器(以下简称“配变”)退运与再利用评价原则和方法。本文件适用于电压等级35kV及以下单相、三相油浸式配变。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款、其中，注日期的引用文件，仅该日期对应的版本适用子本文件。不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2900.95电工术语 变压器、调压器和电抗器GB 50150电气装置安装工程 电气设备交接试验标准DL/T985配电变压器能效技术经济评价导则DLT 1102配电变压器运行规程
3术语和定义、符号
3.1 术语和定义
GB/T2900.95界是的以及下列术语和定义适用于本文件。
3.1.1
退运状态quit operation配变退出运行、转移并搁置于非配电区的状态。
3.1.2
退役状态decommission配变退出运行，且不具备继续使用条件的状态。
3.1.3
准利用状态ready for rense
退运配变经可靠性初判，具备项目利用经济性的状态。注：项目利用经济性参照本文件中需用场最负荷类型评价结论，县备准利用状态且通过交接试验可挂网运行。
3.1.4
存放状态goods at storage area
退运配变经可靠性初判，具备最低经济性要求，并可搁置保存的状态。注：最低经济性参照本文件中基准场景负荷类型评价结论。
3.1.5
可靠性初判primary judgement of reliability针对设备主部件(绝缘材料、铁芯、绕组)的状态分析，以预估维修成本的判断过程。
3.1.6
预期剩余寿命expected residual lifetime测算设备在额定负载、正常环境温度下可持续运行的理论时间。
DL/T 2269—2021
3.1.7
短期急救负载short-time emergency loading
由于系统中发生了一个或多个事故，严重干扰了系统的正常负载分配，从而产生的暂时(少于30 min)严重过负载。
注：这种负载可能导致绕组热点温度达到危险的程度，使绝缘强度智时下降。
3.1.8
长期急救负载long-time emergency loading
由于系统中某些设备长时间退出运行而引起的一种负载方式，在变压器达到一个新的、较高的稳态温度之前，这些设备不会重新投入运行。
注：这种运行方式将导致变压器老化加速，但不直接危及绝缘安全。
3.1.9
基准场景负荷类型benchmark scenario of load with minimum operation hours管辖配电台区内的年最大负载利用小时数最少的长年(长期)运行负荷类型。
注：基准场景负荷类型用于判定退运配变是否因运行损耗过高而需要直接退役淘汰的参照基准。针对电力企业，通常生活类用电负荷(农村或城市)为基准场景负荷类型。
3.1.10
需用场景负荷类型actual load type工程项目中的实际负荷类型需求。注：需用场景负荷的年最大负载利用小时数高于或等于基准场景负荷类型。
3.1.11
年最大负载利用小时数operation hours at annual peak load变压器一年中输送的电能(kWh)与其年高峰负载(kW)之比。
3.1.12
回收年限法payback time calculation在正常运行条件下，用来比较收回新配变投资所需的年限计算方法。
3.1.13
残值法residual value calculation变压器使用寿命末期处置后可能获得的价值估算。
3.1.14
平均年限折旧法straight-line depreciation of value按照预计使用年限平均计提固定资产折旧的方法。
3.2符号
下列符号适用于本文件。
TOCg退运配变再利用的综合费用Mp投资回收年限
TOCx新配变按照残值法计算的综合费用TOCx新配变按照平均年限折旧法计算的综合费用
4退运评价
4.1 一般要求
评价结论应包括退运状态或退役状态。评价流程参见附录A中退运评价。
4.2退运条件
符合下列条件的在运配变
