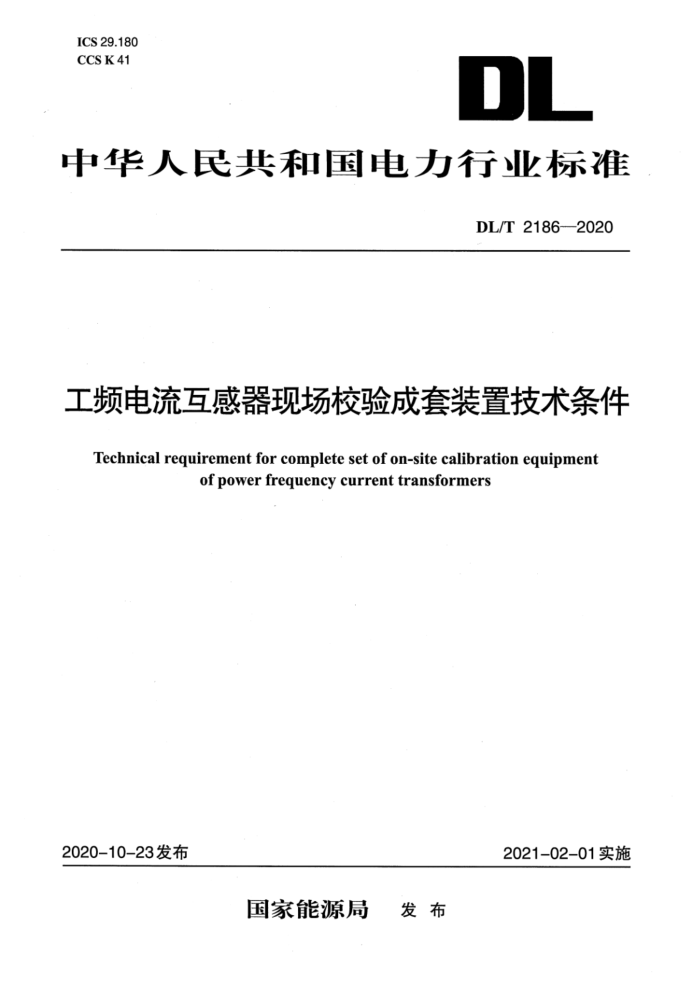

ICS 29.180
CCS K 41
DL
中华人民共和国电力行业标准
DL/T 2186—2020
工频电流互感器现场校验成套装置技术条件
Technical requirement for complete set of on-site calibration equipmentof power frequency current transformers
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2186—2020
工频电流互感器现场校验成套装置技术条件
1 范围
本文件规定了6kV～1000kV不同电压等级和电流范围工频电流互感器现场校验成套装置(以下简称“成套装置”)的技术要求、参数配置原则、检验方法、检验规则、标志和随行文件，以及包装、运输和贮存等要求。
本文件适用于成套装置的制造、验收。电子式电流互感器现场校验装置可参照本文件执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志
GB/T 1094.1电力变压器 第1部分：总则
GB/T2900.94电工术语 互感器
GB/T20840.1互感器 第1部分：通用技术要求
GB/T 20840.2互感器 第2部分：电流互感器的补充技术要求GB/T 22582—2008 电力电容器 低压功率因数补偿装置DL/T 1196互感器负荷箱通用技术条件DL/T 1258互感器校验仪通用技术条件
JB/T 8749.1调压器 第1部分：通用要求和试验JJF 1264互感器负荷箱校准规范JJG 169互感器校验仪检定规程JJG 313—2010测量用电流互感器检定规程
3术语和定义
GB/T20840.1、GB/T 20840.2、GB/T 2900.94界定的以及下列术语和定义适用于本文件。
3.1
工频电流互感器现场校验成套装置complete set of on-site calibration equipment of power freque-ncy current transformers
对工频电流互感器进行现场校验时所需要的全套试验设备的集成。
3.2
整体误差integrated measurement error
在参比条件下校验时，成套装置中的标准器、互感器校验仪、负荷箱及二次回路等整体引入的误差。
4概述
成套装置是用于电流互感器现场校验的设备，主要由测量单元、升流单元及辅助设备等构成
