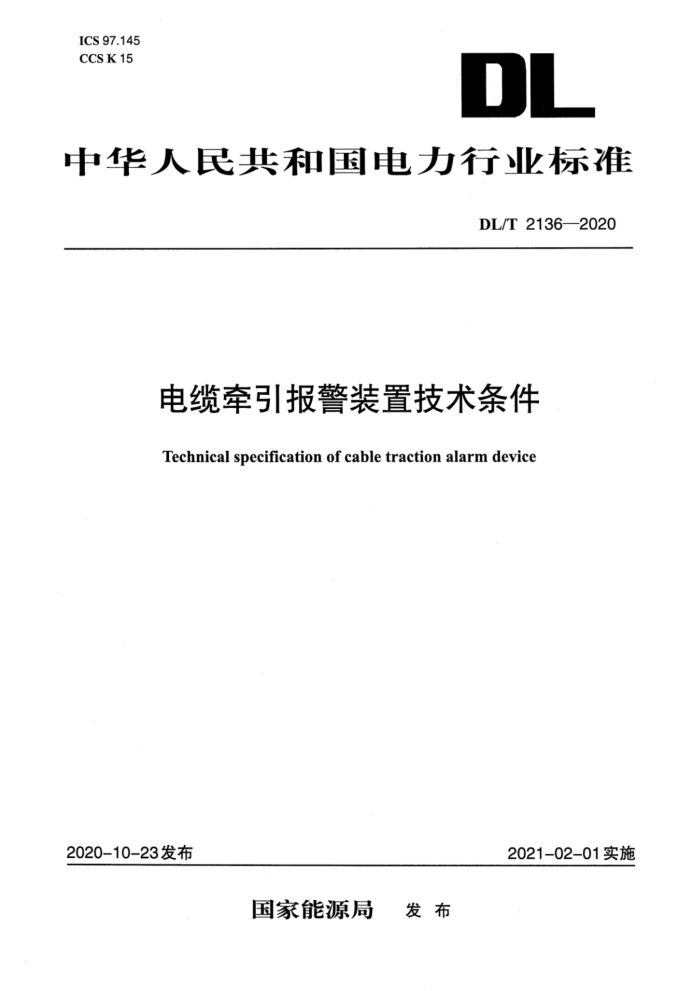

ICS 97.145
CCS K 15
DL
中华人民共和国电力行业标准
DL/T 2136—2020
电缆牵引报警装置技术条件
Technical specification of cable traction alarm device
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2136—2020
电缆牵引报警装置技术条件
1 范围
本文件规定了电缆牵引报警装置(以下简称装置)的技术条件、检验方法、检验规则、外观、包装、运输及贮存等。
本文件适用于35kV及以下电力电缆在敷设时监测电缆牵引力并具备报警功能的装置，其他电压等级可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 11287—2000电气继电器 第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震
试验 第1篇：振动试验(正弦)
GB/T 17626.2电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T17626.3电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验GB/T 18806电阻应变式压力传感器总规范JJG 860压力传感器(静态)检定规程
3术语和定义
下列术语和定义适用于本文件。
3.1
电缆牵引力cable traction force电缆敷设时，为使电缆穿过电缆沟(导管)而采用牵引装置对电缆施加的一种力。
3.2
电缆牵引报警装置 cable traction alarm device用于监测电缆牵引力，并具备报警功能的装置。
4装置结构
装置主要由以下几部分构成：
a)测力传感器。
b)数据传输、显示及存储部分。
c)报警部分。
d)电源部分。
5技术条件
5.1 环境与工作条件
装置应能在下列条件下正常工作
