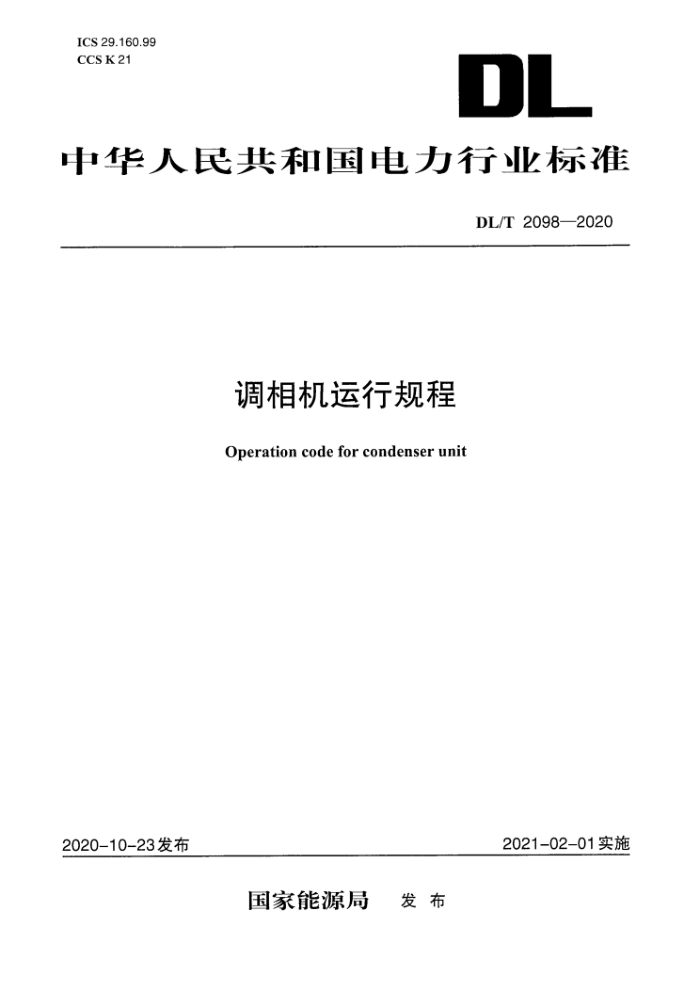

ICS 29.160.99
CCS K 21
DL
中华人民共和国电力行业标准
DL/T 2098—2020
调相机运行规程
Operation code for condenser unit
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2098—2020
调相机运行规程
1 范围
本文件规定了调相机组正常运行、异常运行和故障处理的基本原则、流程和要求。本文件适用于300 Mvar级调相机，其他容量等级的调相机可参照执行。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 755 旋转电机 定额和性能GB/T 7064隐极同步发电机技术要求GB/T7596电厂运行中矿物涡轮机油质量GB/T8349 金属封闭母线
GB/T10069.1 旋转电机噪声测定方法及限值 第1部分：旋转电机噪声测定方法GB/T 14285继电保护和安全自动装置技术规程GB/T37762 同步调相机组保护装置通用技术条件DL/T801大型发电机内冷却水质及系统技术要求DL/T¹164汽轮发电机运行导则DL/T 1309大型发电机组涉网保护技术规范
3 术语和定义
GB/T 755、GB/T7064界定的以及下列术语和定义适用于本文件。
3.1
调相机 condenser
与电网相连、不通过轴系机电能量转换、仅通过改变励磁电流的方式向电网输送或吸收无功功率的一种大型同步电动机。
3.2
双水内冷调相机dual inner water cooled condenser定子绕组、转子绕组由水内冷，定子铁芯由空气冷却的调相机。
3.3
空冷调相机air cooled condenser定子绕组、转子绕组、定子铁芯均由空气冷却的调相机。
3.4
盘车装置turning gear调相机组启动前和停机期间提供转子适当转速，避免转子产生不良弯曲的装置。
3.5
调变组condenser-transformer unit调相机与变压器共同组成的设备。
