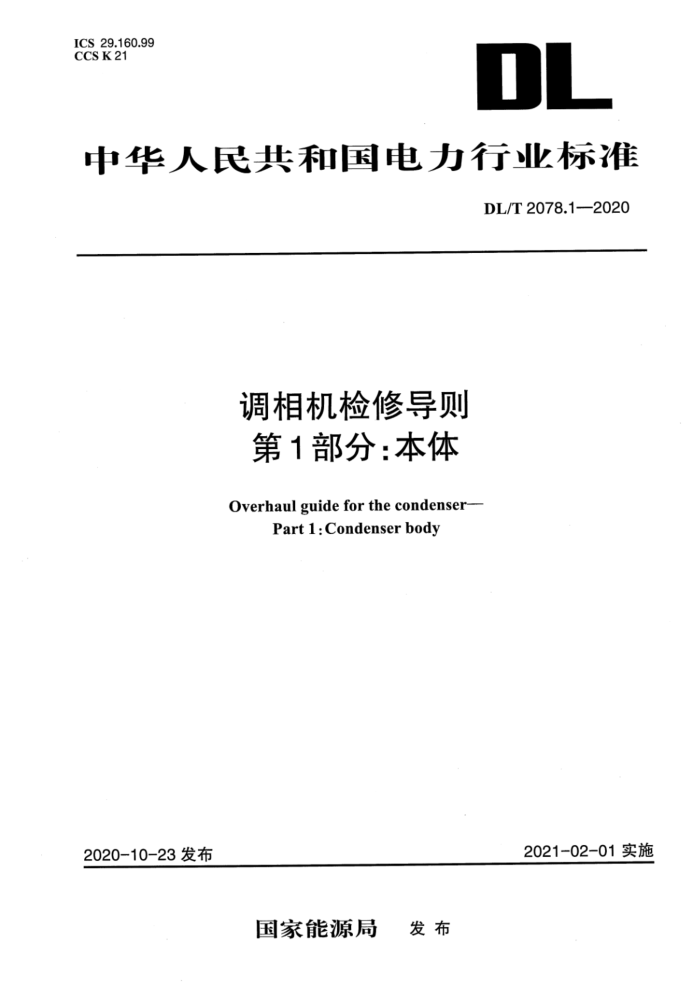

ICS 29.160.99
CCS K 21
DL
中华人民共和国电力行业标准
DL/T 2078.1—2020
调相机检修导则
第1部分：本体
Overhaul guide for the condenser—
Part 1:Condenser body
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2078.1—2020
调相机检修导则
第1部分：本体
1 范围
本文件规定了调相机本体检修的原则及技术要求。本文件适用于300 Mvar级调相机本体的检修，其他容量等级的调相机可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T755旋转电机定额和性能GB/T 7064隐极同步发电机技术要求DL/T1768旋转电机预防性试验规程
3术语和定义
GB/T755、GB/T7064界定的以及下列术语和定义适用于本文件。
3.1
调相机 condenser
与电网相连、不通过轴系机电能量转换、仅通过改变励磁电流的方式向电网输送或吸收无功功率的一种大型同步电动机。
3.2
双水内冷调相机dual inner water cooled condenser定子绕组、转子绕组由水内冷，定子铁芯由空气冷却的调相机。
3.3
空冷调相机 air cooled condenser定子绕组、转子绕组、定子铁芯均由空气冷却的调相机。
3.4
检修级别overhaul level根据检修规模和停用时间，将调相机组检修分为A、B、C、D四个级别。
3.5
A级检修A-level overhaul
对调相机定子、转子及其附属系统进行全面的解体检查、诊断和修理，以保持、恢复或提高设备性能，提高设备的可靠性。
3.6
B级检修B-level overhaul参照A级检修范围，针对调相机及其附属系统存在的问题，对部件进行检查、诊断和修理。
