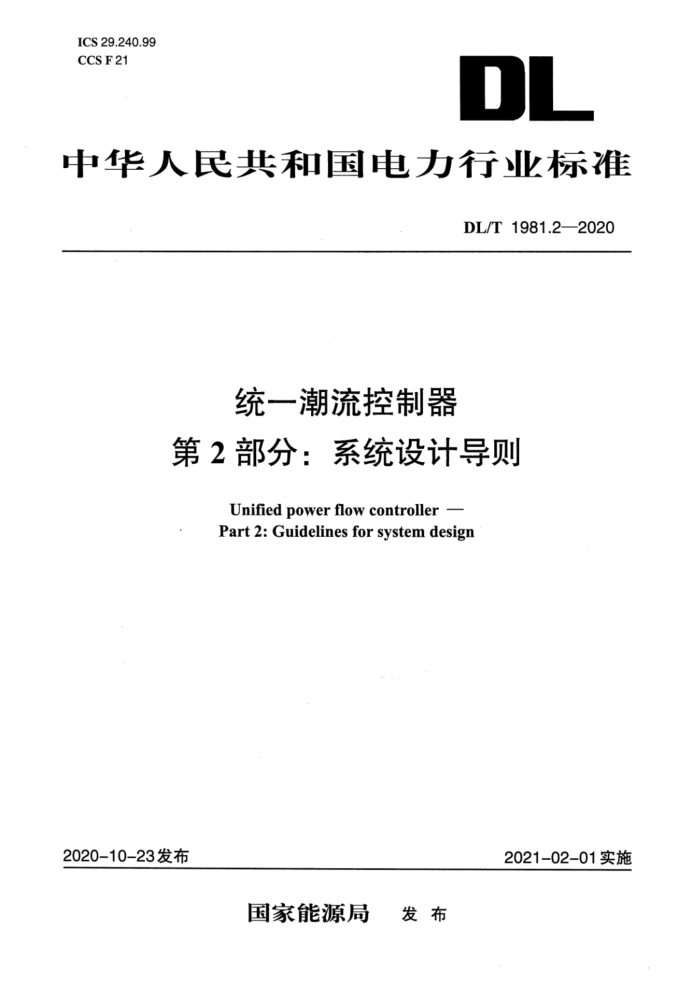

ICS 29.240.99
CCS F21
DL
中华人民共和国电力行业标准
DL/T 1981.2—2020
统一潮流控制器
第2部分：系统设计导则
Unified power flow controller —
Part 2: Guidelines for system design
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 1981.2—2020
统一潮流控制器
第2部分：系统设计导则
1 范围
本文件规定了统一潮流控制器(UPFC)的总体设计条件和内容、过电压与绝缘配合、一次设备、控制保护系统和辅助系统的设计要求。
本文件适用于220 kV及以上电压等级电网中使用的UPFC,其他电压等级的UPFC可参照执行。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T311.1—2012绝缘配合 第1部分：定义、原则和规则
GB/T 311.2-2013绝缘配合 第2部分：使用导则
GB/T 1094.1—2013电力变压器 第1部分：总则
GB/T 1094.5电力变压器 第5部分：承受短路的能力
GB/T 1094.6—2011 电力变压器 第6部分：电抗器GB 3096声环境质量标准GB 4824工业、科学和医疗设备 射频骚扰特性 限值和测量方法
GB/T 7260.1—2008不间断电源设备 第1-1部分：操作人员触及区使用的UPS的一般规定和安全要求
GB/T7260.2—2009不间断电源设备(UPS)第2部分：电磁兼容性(EMC)要求
GB/T 7260.3—2003不间断电源设备(UPS)第3部分：确定性能的方法和试验要求
GB/T7260.4—2008不间断电源设备 第1-2部分：限制触及区使用的UPS的一般规定和安全要求GB/T 12325 电能质量 供电电压偏差GB/T 12326电能质量 电压波动和闪变GB 12348工业企业厂界环境噪声排放标准GB/T 13498—2017高压直流输电术语GB/T14549电能质量 公用电网谐波GB/T 15543电能质量 三相电压不平衡GB/T 15945电能质量 电力系统频率偏差
GB/T16895.21—2011低压电气装置 第4-41部分：安全防护 电击防护
GB/T16927.1高电压试验技术 第1部分：一般定义及试验要求GB/T 18481 电能质量 暂时过电压和瞬态过电压
GB/T26216.1高压直流输电系统直流电流测量装置 第1部分：电子式直流电流测量装置GB/T26217高压直流输电系统直流电压测量装置
GB/T26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定 第1部分：定义、信息和一般原则GB/T 30137电能质量 电压暂降与短时中断
