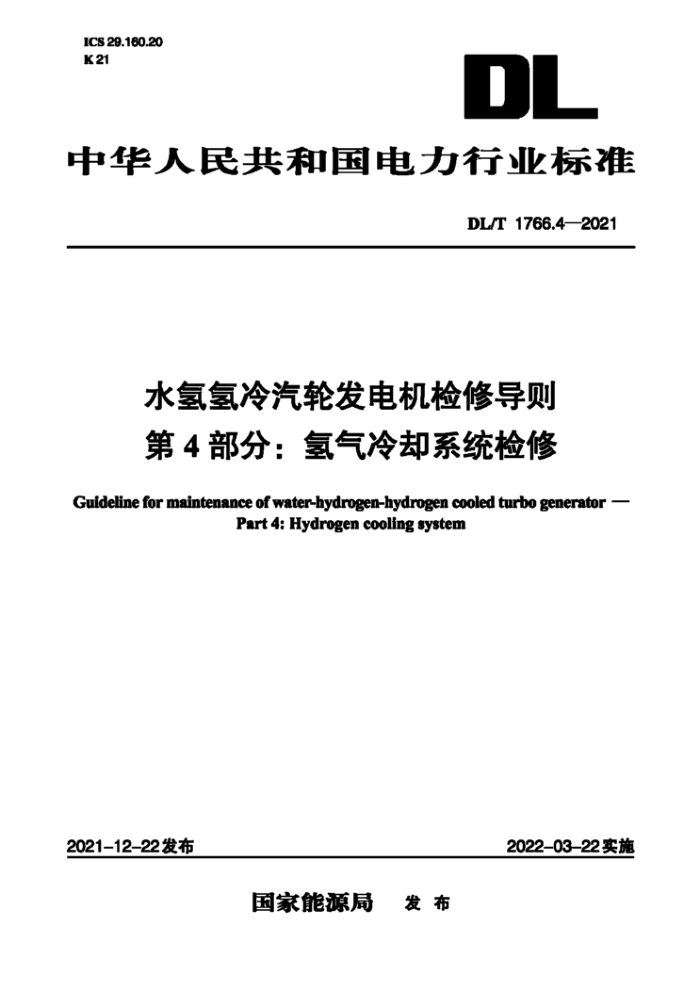

ICS 29.160.20
K 21
DL
中华人民共和国电力行业标准
DL/T 1766.4—2021
水氢氢冷汽轮发电机检修导则
第4部分：氢气冷却系统检修
Guideline for maintenance of water-hydrogen-hydrogen cooled turbo generator —
Part 4: Hydrogen cooling system
2021-12-22发布
2022-03-22实施
国家能源局 发布
DL/T 1766.4—2021
水氢氢冷汽轮发电机检修导则
第4部分：氢气冷却系统检修
1范围
本文件规定了水氢氢冷汽轮发电机氢气冷却系统检修的项目。
本文件适用于200MW等级及以上水氢氢冷汽轮发电机的氢气冷却系统检修，其他氢冷发电机的检修可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于木文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
DL/T 607汽轮发电机漏水、漏氢的检验DL/T 651氢冷发电机氢气湿度技术要求DL/T 1164汽轮发电机运行导则JB/T 2728(所有部分)电机用气体冷却器JB/T 6227氢冷电机气密封性检验方法及评定
3术语和定义
下列术语和定义适用于本文件。
3.1氢气冷却系统hydrogen coollng rystem
为冷却发电机相关部件，发电机本体至供氢管路隔离阀所构成的氢气系统。注：主要包含氢气冷却器、氢气下燥器、氢气监测仪表、管道、例门等。
3.2氢气置换ges purgtng
以二氧化碳或氮气作为中间介质，把发电机内从充氢状态转换为空气状态或从空气状态转换为充氢状态，从而避免存在可爆混合气体状态的操作过想，
4总则
4.1检修前应准备发电机氢气冷却系统的图纸、运行记录、历次检些记录及备品备件清单等技术资料。
4.2检修前应对氡气冷却系统状况进行分析，至少包含下列内容：
a)运行期间漏氢量；
b)氢气湿度：
c)氢气纯度、排补氢及排污情况；
d)漏氧监测仪的数据记录；
e)冷、热风区温度的趋势。
4.3 漏氢量超标的发电机，它在停机后、排氢前进行泄漏点查找。检修过程中通过气密性试验等方法，确定泄漏点并消除。具体要求及方法应符合DLT607、JB/T 6227和DLT 1164的规定。
4.4运行中氢气湿度偏高的发电机，结合密封油含水量情况，应重点加强氢气干燥器、氢气冷却器
