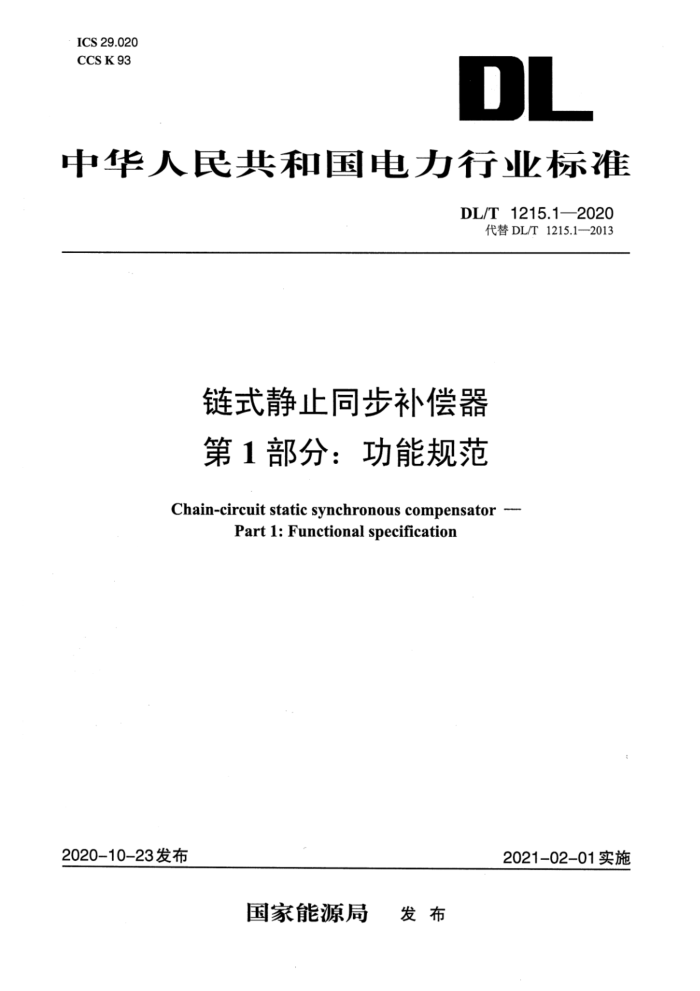

ICS 29.020
CCS K 93
中华人民共和国电力行业标准
DL/T 1215.1—2020
代替DL/T 1215.1—2013
链式静止同步补偿器
第1部分：功能规范
Chain-circuit static synchronous compensator —
Part 1: Functional specification
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 1215.1—2020
链式静止同步补偿器
第1部分：功能规范
1范围
本文件规定了链式静止同步补偿器(以下简称链式STATCOM)的型号命名与产品分类、典型结构及组成设备、主要功能及性能要求、接入要求、主要部件要求、试验要求等相关内容。
本文件适用于发电、输电、配电和用电系统中6kV及以上电压等级的链式STATCOM,其他电压等级的链式STATCOM可参考执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 156标准电压
GB/T 311.1绝缘配合 第1部分：定义、原则和规则GB/T321优先数和优先数系
GB/T 1094.1电力变压器 第1部分：总则
GB/T 1094.6电力变压器 第6部分：电抗器
GB/T 1094.11电力变压器 第11部分：干式变压器GB/T 1984高压交流断路器
GB/T 1985高压交流隔离开关和接地开关GB 3096声环境质量标准
GB4824工业、科学和医疗设备 射频骚扰特性 限值和测量方法GB/T6451油浸式电力变压器技术参数和要求GB/T 11032交流无间隙金属氧化物避雷器GB/T 12325电能质量 供电电压偏差GB/T 12326电能质量 电压波动和闪变GB 12348工业企业厂界环境噪声排放标准GB/T 14285继电保护和安全自动装置技术规程GB/T 14549 电能质量 公用电网谐波GB/T 15543 电能质量 三相电压不平衡
GB/T 17626.2—2018电磁兼容 试验和测量技术 静电放电抗扰度试验GB/T 17626.3—2016电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验GB/T 17626.4—2018电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5—2019电磁兼容 试验和测量技术浪涌(冲击)抗扰度试验GB/T 17626.6—2017电磁兼容 试验和测量技术射频场感应的传导骚扰抗扰度
GB/T 17626.11—2008电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验
