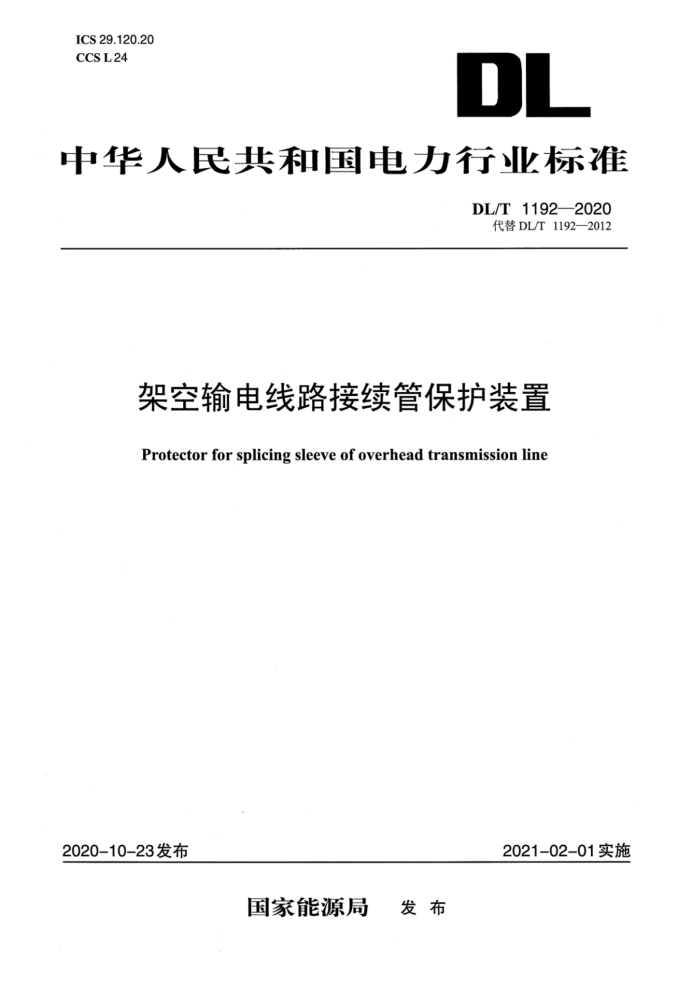

ICS 29.120.20
CCSL24
DL
中华人民共和国电力行业标准
DL/T 1192—2020
代替DL/T 1192—2012
架空输电线路接续管保护装置
Protector for splicing sleeve of overhead transmission line
2020-10-23发布
2021-02-01实施
国家能源局 发布
DU/T 1192—2020
架空输电线路接续管保护装置
1 范围
本文件规定了架空输电线路接续管保护装置(简称接续管保护装置)的分类和命名、基本参数、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本文件适用于架空输电线路张力架线用导线和地线(简称导地线)接续管保护装置的设计、制造、试验、检验及使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用干本文件。
GB/T191 包装储运图示标志GB/T699优质碳素结构钢GB/T1591 低合金高强度结构钢GB/T 2822标准尺寸GB/T8162结构用无缝钢管
GB/T 1804—2000一般公差 未注公差的线性和角度尺寸的公差GB/T 13306标牌
DL/T318输变电工程施工机具产品型号编制方法DL/T371架空输电线路放线滑车
DL/T875架空输电线路施工机具基本技术要求
JB/T 5054.1 产品图样及设计文件 总则
JB/T 5054.2产品图样及设计文件 图样的基本要求
3术语和定义
下列术语和定义适用于本文件。
3.1
接续管保护装置protector for splicing sleeve张力架线时，用于保护接续管及其两端导地线通过滑车时不受损伤的装置。
3.2
蛇节snake joint
由无缝钢管采用线切割或激光加工制成，外侧通过多个环扣相互联结在一起，可构成一定曲率的导线通道的部件。
3.3
橡胶头rubber sleeve用于防止导线与蛇节或钢管因硬接触而产生损伤，起缓冲作用的部件。
3.4
常规型接续管保护装置protector for splicing sleeve without snake joints端部没有安装蛇节结构的接续管保护装置。
