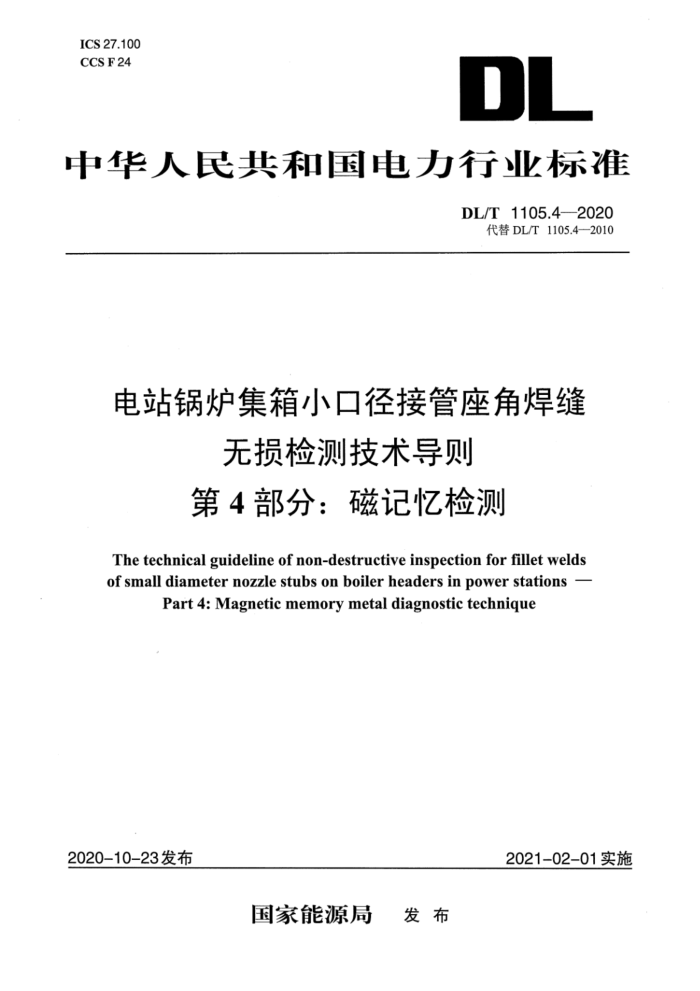

ICS 27.100
DL
CCS F24
中华人民共和国电力行业标准
DL/T 1105.4—2020
代替DL/T 1105.4—2010
电站锅炉集箱小口径接管座角焊缝无损检测技术导则
第4部分：磁记忆检测
The technical guideline of non-destructive inspection for fillet weldsof small diameter nozzle stubs on boiler headers in power stations —
Part 4: Magnetic memory metal diagnostic technique
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 1105.4—2020
电站锅炉集箱小口径接管座角焊缝无损检测技术导则
第4部分：磁记忆检测
1 范围
本文件规定了电站锅炉集箱小口径接管座角焊缝磁记忆检测方法及检测结果的处理原则。本文件适用于在役电站锅炉集箱小口径接管座角焊缝磁记忆检测，也可适用于其他型式规格接管座角焊缝的检测。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 12604.10无损检测 术语 磁记忆检测
DL/T 1105.1 电站锅炉集箱小口径接管座角焊缝无损检测技术导则 第1部分：通用要求
DL/T 1105.2电站锅炉集箱小口径接管座角焊缝无损检测技术导则 第2部分：超声检测
DL/T 1105.3电站锅炉集箱小口径接管座角焊缝无损检测技术导则 第3部分：涡流检测
3术语和定义
GB/T 12604.10、DL/T 1105.1界定的术语和定义适用于本文件。
4一般要求
4.1 检测人员
检测人员应具备电磁检测理论知识，并经过磁记忆检测专业技术培训。
4.2检测对象
4.2.1厚度不大于3mm的无磁性的表面覆层可不去除。
4.2.2被检部件不应有下列影响检测结果的状况：
a)存在人工磁化；
b)存在外来铁磁制件；
c)1m范围内存在外磁场源。
4.2.3被检部件本身和附近区域的噪声、振动不影响检测结果。
4.2.4被检部件温度范围为0℃～60℃,并满足操作人员和测量仪器的正常工作条件的要求。
4.3检测仪器
检测仪器应满足如下要求：
a)应采用检定或校准合格的专用磁测仪表。
b)可采用铁磁测量或其他磁敏转换器如场强计或梯度计作为测量漏磁场强度的传感器。
