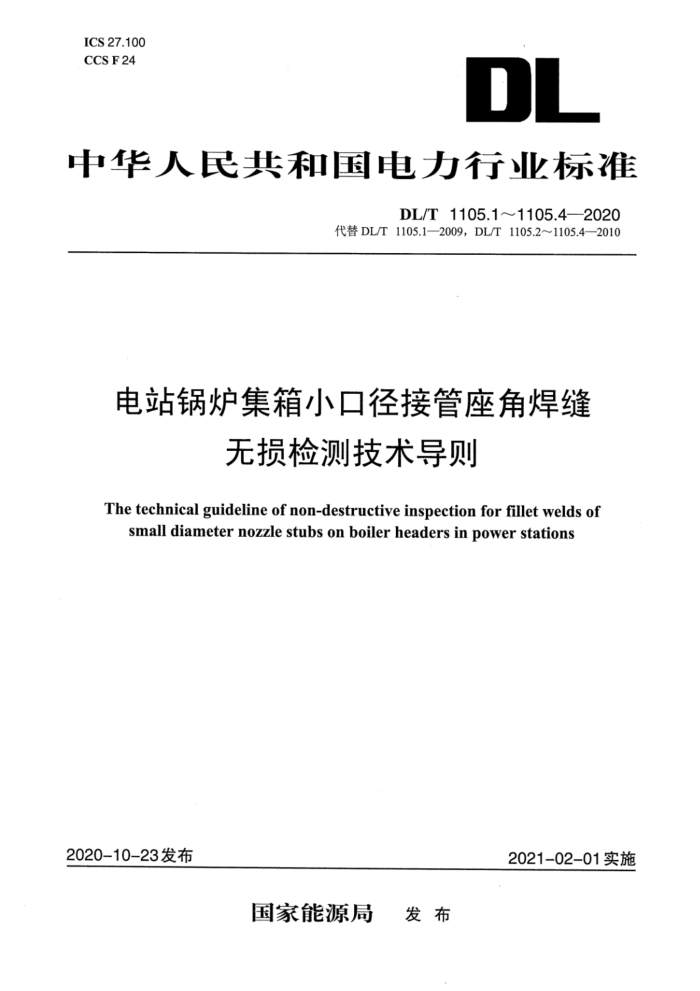

ICS 27.100
CCS F24
DL
中华人民共和国电力行业标准
DL/T 1105.1～1105.4—2020代替DL/T 1105.1—2009,DL/T 1105.2～1105.4—2010
电站锅炉集箱小口径接管座角焊缝无损检测技术导则
The technical guideline of non-destructive inspection for fillet welds ofsmall diameter nozzle stubs on boiler headers in power stations
2020-10-23发布
2021-02-01实施
国家能源局 发布
ICS 27.100
CCSF24
DL
中华人民共和国电力行业标准
DL/T 1105.1—2020
代替DL/T 1105.1—2009
电站锅炉集箱小口径接管座角焊缝无损检测技术导则
第1部分：通用要求
The technical guideline of non-destructive inspection for fillet weldsof small diameter nozzle stubs on boiler headers in power stations —
Part 1: General requirements
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 1105.1—2020
电站锅炉集箱小口径接管座角焊缝无损检测技术导则
第1部分：通用要求
1 范围
本文件规定了电站锅炉集箱小口径接管座角焊缝超声检测、涡流检测和磁记忆检测三种无损检测方法的一般要求和应用原则。
本文件适用于电站锅炉集箱小口径接管座角焊缝的检测。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
DL/T 675电力行业无损检测人员资格考核规则
DL/T 1105.2电站锅炉集箱小口径接管座角焊缝无损检测技术导则 第2部分 超声检测
DL/T 1105.3电站锅炉集箱小口径接管座角焊缝无损检测技术导则 第3部分 涡流检测
DL/T 1105.4电站锅炉集箱小口径接管座角焊缝无损检测技术导则 第4部分 磁记忆检测
DL5009.1—2014电力建设安全工作规程 第1部分：火力发电
3术语和定义
下列术语和定义适用于本文件。
3.1
小口径接管small diameter conneeting tube外径不大于89mm的接管。
3.2
图形辅助graphics assistive
将检测区域整体或局部图形导入检测仪器或分析软件，获得具有工件特征图形的检测界面以辅助检测或数据分析。
3.3
漏磁场magnetie leakage field
当铁磁性试件被外磁场磁化后，试件表面或近表面的缺陷或应力与应变集中使试件内的磁力线发生畸变，从而逸出试件表面形成的磁场。
3.4
应力集中区stress concentration zone
在试件(焊接接头)表面由漏磁场法向分量的符号改变线(或零值线)形成的轮廓线。应力集中区的表征为局部磁化值AM与基体磁化值M相比发生剧烈变化，并表现为突出的漏磁场“峰值”。
3.5
漏磁场强度magnetie leakage field strength在焊接接头表面测得的磁场参数示值，以H,表示。
