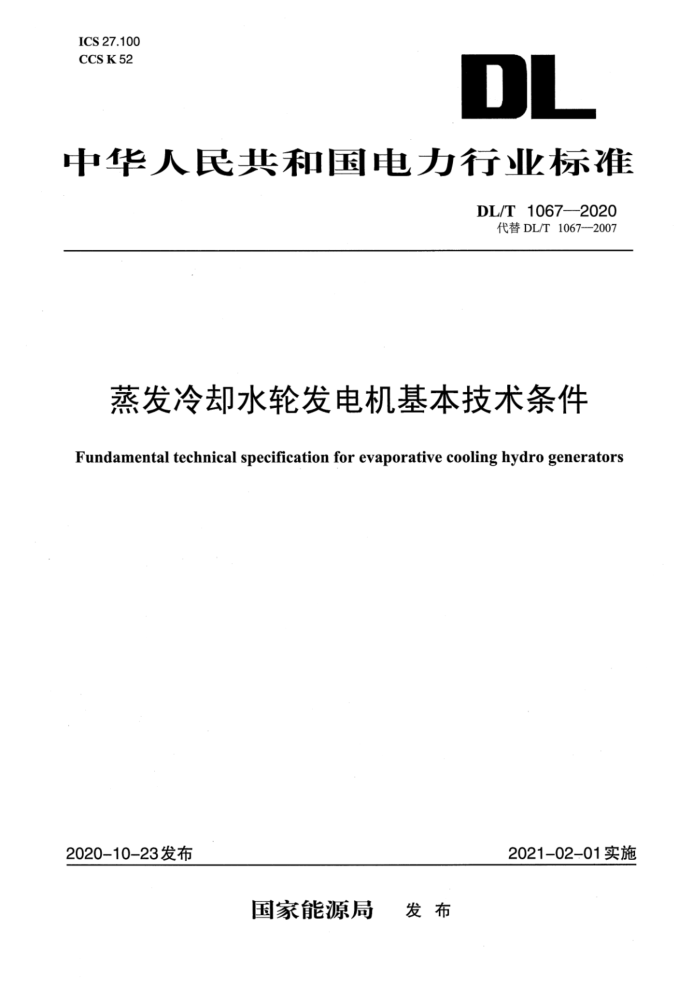

ICS 27.100
CCS K52
DL
中华人民共和国电力行业标准
DL/T 1067—2020
代替DL/T 1067—2007
蒸发冷却水轮发电机基本技术条件
Fundamental technical specification for evaporative cooling hydro generators
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 1067—2020
蒸发冷却水轮发电机基本技术条件
1 范围
本文件规定了蒸发冷却水轮发电机/发电电动机的主要性能、蒸发冷却系统、蒸发冷却系统监测、工厂和现场试验、试运行和保证期等内容。
本文件适用于与水轮机/水泵水轮机直接连接的定子绕组采用蒸发冷却方式的三相凸极立式同步发电机/发电电动机。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2900.25 电工术语 旋转电机GB/T 7894水轮发电机基本技术条件GB/T 20834发电电动机基本技术条件HJ/T 154新化学物质危害评估导则
3 术语和定义
GB/T2900.25界定的以及下列术语和定义适用于本文件。
3.1
蒸发冷却evaporative cooling依赖特定的冷却结构，利用蒸发冷却介质汽液相变换热特性，实现对电工装备发热体冷却的方式。
3.2
蒸发冷却介质evaporative coolant
具有合适沸点、绝缘强度高、流动性能好、相变传热能力强和无毒不可燃的液体，简称冷却介质或介质。
3.3
自然循环natural circulation
密闭系统内的冷却介质依靠下降管的液态与上升管中汽/液混合物之间的密度差实现冷却介质循环的过程，简称自循环。
3.4
蒸发冷却系统evaporative cooling system利用蒸发冷却技术，实现密闭自循环或强迫循环的一种冷却系统。
3.5
密闭自循环回路close loop natural circulation; CLNC由蒸发冷却系统部件组成，冷却介质不与大气直接接触并具有一定气密性的自循环回路。
3.6
蒸发冷却系统静态液位static liquid level of evaporative cooling system水轮发电机/发电电动机在冷态条件下，蒸发冷却系统内冷却介质的液面高度(相对于设计基准点
