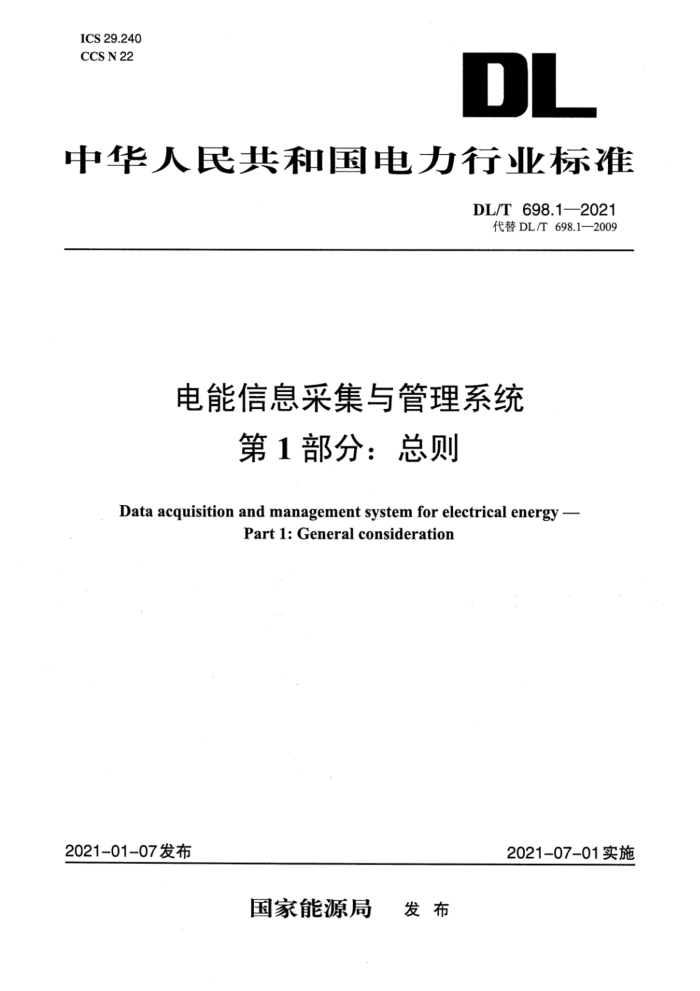

ICS 29.240
CCS N22
DL
中华人民共和国电力行业标准
DL/T 698.1—2021
代替DL/T 698.1—2009
电能信息采集与管理系统
第1部分：总则
Data acquisition and management system for electrical energy—
Part 1:General consideration
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 698.1—2021
电能信息采集与管理系统
第1部分：总则
1 范围
本文件规定了电能信息采集与管理系统的结构、基本功能和性能指标。本文件适用于电能信息采集与管理系统的设计、使用和验收。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 17463远动设备及系统 第4部分：性能要求DL/T645多功能电能表通信协议
DL/T698.31电能信息采集与管理系统第3-1部分：电能信息采集终端技术规范 通用要求
DL/T698.35电能信息采集与管理系统 第3-5部分：电能信息采集终端技术规范 低压集中抄表终端
DL/T698.41电能信息采集与管理系统 第4-1部分：通信协议 主站与电能信息采集终端通信
DL/T698.45电能信息采集与管理系统 第4-5部分：通信协议 面向对象的数据交换协议
3术语和定义
下列术语和定义适用于本文件。
3.1
电能信息采集与管理系统data acquisition and management system for electrical energy电能信息采集、处理和实时监控系统，能够实现电能数据自动采集、计量异常和电能质量监测、用电分析和管理等功能。
3.2
电能信息采集终端electrical energy data acquisition terminal
负责各信息采集点的电能信息的采集、数据管理、数据传输以及执行或转发主站下发的控制命令的设备，按应用场所可分为厂站采集终端、专用变压器采集终端、公变采集终端和低压集中抄表终端(包括低压集中器、低压采集器)等类型。
3.3
模糊查询 indistinct inquire
查询条件不完全给定，而只给定查询条件中的一个或几个约束(如关键词、条件、范围等)所进行的查询
4电能信息采集与管理系统结构
4.1 系统基本结构
电能信息采集与管理系统基本结构见图1。
