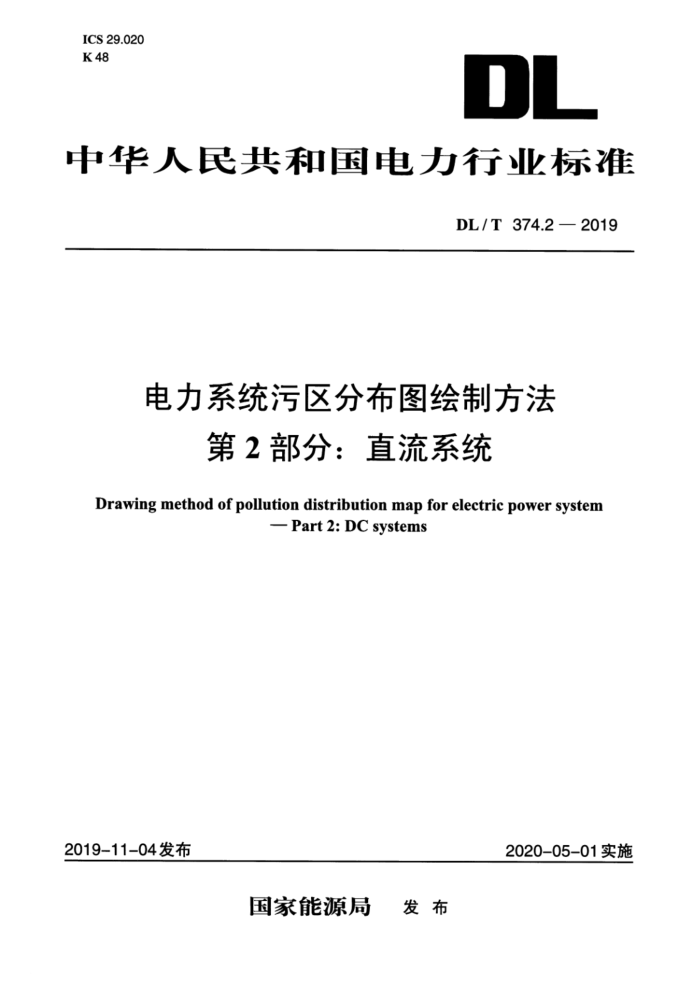

ICS 29.020
K48
DL
中华人民共和国电力行业标准
DL/T 374.2 —2019
电力系统污区分布图绘制方法
第2部分：直流系统
Drawing method of pollution distribution map for electric power system
—Part 2:DC systems
2019-11-04发布
2020-05-01实施
国家能源局 发布
DL/T 374.2—2019
电力系统污区分布图绘制方法
第2部分：直流系统
1范围
本部分规定了电力系统直流污区分布图绘制方法，包括直流现场污秽度等级(以下简称现场污秽度等级)的划分与评估的顺序、污区分布图的绘制、修订及审批原则。
本部分适用于±1500V及以上直流系统外绝缘设计或运行维护时用污区分布图的绘制。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T2900.5 电工术语 绝缘固体、液体和气体
GB/T 2900.8电工术语 绝缘子GB/T 17798地理空间数据交换格式GB/T 19077粒度分析 激光衍射法
DL/T374.1 电力系统污区分布图绘制方法 第1部分：交流系统
3术语和定义
GB/T2900.5和GB/T2900.8界定的以及下列定义和术语适用于本文件。
3.1
局部污秽local pollution影响范围通常在5km以内的污秽。
3.2
直流参照绝缘子DC reference insulator
UD210B170/560H20R(UD160B170/560H20R)或UDG210B170/550H20R(UDG160B170/550H20R)绝缘子，一般用不少于5片绝缘子串元件组成一悬垂串(参见附录A图A.1);对于复合绝缘子，一般使用1支试品，一大一小伞结构，伞形及参数参见附录A图A.2。
3.3
直流等值附盐密度DC equivalent salt deposit density; ESDDae
直流绝缘子单位绝缘表面上的等值附盐量，电导率等同于溶解后现场绝缘子绝缘表面自然污秽水溶物的氯化钠总量与绝缘表面面积之比，单位为mg/cm²。
3.4
直流不溶物密度DC non soluble deposit density; NSDDde
直流绝缘子绝缘表面上清洗的非可水溶(或不溶于水的)残留物总量除以表面积，单位为mg/cm²。
3.5
直流现场污秽度DC site pollution severity; SPSae
直流参照绝缘子经连续3年～5年积污后获得的污秽严重程度ESDD/NSDD或SES值，污秽取样须在积污季节结束时进行。
