ICS 61.080
QB
CCS Y 99

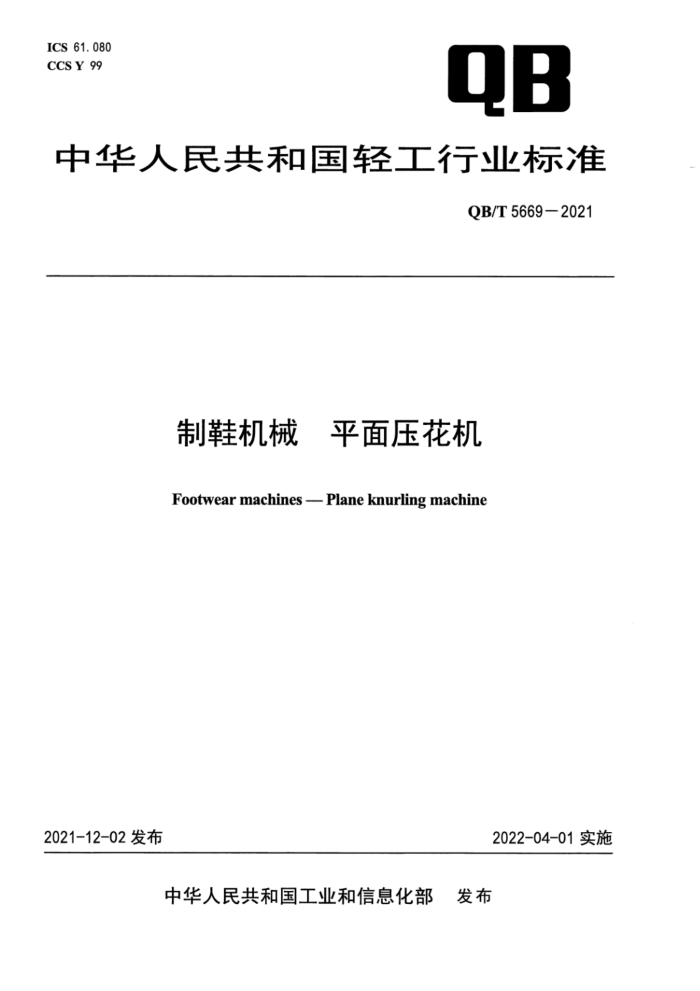

中华人民共和国轻工行业标准
QB/T 5669—2021
制鞋机械 平面压花机
Footwear machines — Plane knurling machine
2021-12-02发布
2022-04-01实施
中华人民共和国工业和信息化部 发布
QB/T 5669-2021
制鞋机械 平面压花机
1 范围
本文件规定了平面压花机的组成、型号及基本参数、要求、检验规则、标志、包装、运输和贮存，描述了相应的试验方法。
本文件适用于制鞋生产中进行帮面压花修饰的平面压花机的设计、生产、检验和销售。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志
GB/T3766液压传动 系统及其元件的通用规则和安全要求
GB/T5226.1-2019机械电气安全 机械电气设备 第1部分：通用技术条件GB/T 9969工业产品使用说明书 总则GB/T 13306标牌
GB/T 13384机电产品包装通用技术条件
GB/T 14048.5-2017低压开关设备和控制设备 第5-1部分：控制电路电器和开关元件 机电式控制电路电器
GB/T 17421.5-2015机床检验通则 第5部分：噪声发射的确定GB/T19671-2005机械安全 双手操纵装置 功能状况及设计原则QB/T 1525制鞋机械产品型号编制方法
QB/T 1588.1轻工机械 焊接件通用技术条件
QB/T 1588.2轻工机械 切削加工件通用技术条件
QB/T 1588.3轻工机械 装配通用技术条件
QB/T 1588.4轻工机械 涂漆通用技术条件
3术语和定义
本文件没有需要界定的术语和定义。
4组成、型号及基本参数
4.1 组成
平面压花机主要由机身、压花机构、液压系统、加热装置和电气系统组成。
4.2型号
平面压花机的型号编制应符合QB/T 1525的规定。
