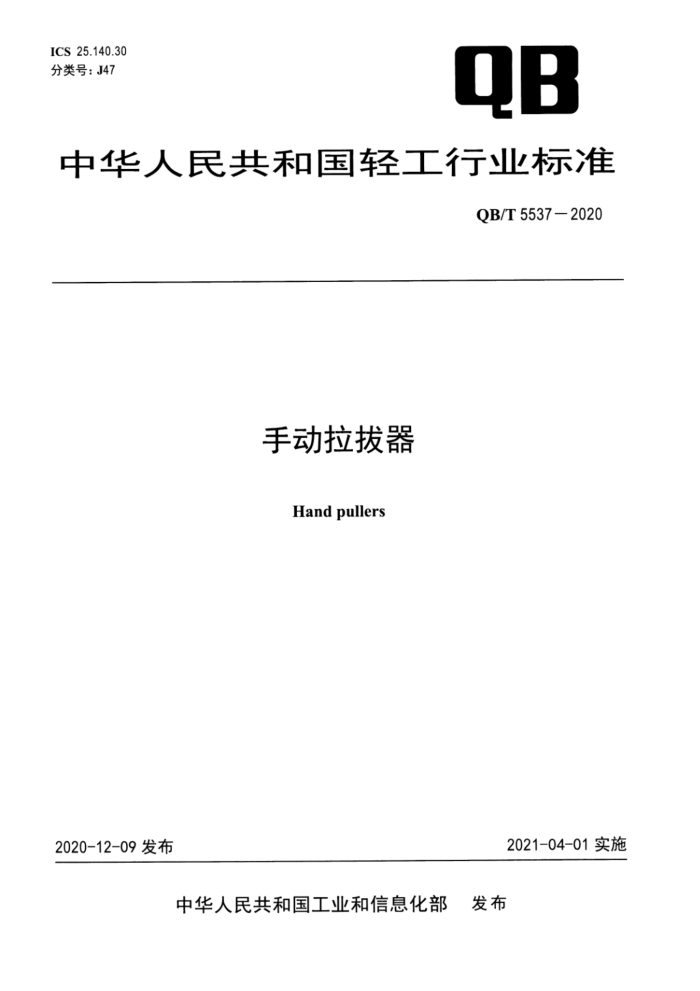

ICS 25.140.30
QB
分类号：J47
中华人民共和国轻工行业标准
QB/T 5537—2020
手动拉拔器
Hand pullers
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部 发布
QB/T 5537-2020
手动拉拔器
1 范围
本标准规定了手动拉拔器的产品结构、型式和标记，基本尺寸，要求，试验方法，检验规则，标志、包装、运输与贮存。
本标准适用于拆卸皮带盘、齿轮、轴承等零件的手动拉拔器，亦称“拉马”。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 230.1 金属材料 洛氏硬度试验 第1部分：试验方法
GB/T 308.1 滚动轴承球 第1部分：钢球GB/T 699优质碳素结构钢GB/T 700普通碳素结构钢GB/T 1348球墨铸铁件
GB/T 2828.1计数抽样检验程序 第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T 5305手工具包装、标志、运输与贮存GB/T 11352一般工程用铸造碳钢件
3产品结构、型式和标记
3.1 手动拉拔器结构
手动拉拔器的结构如图1所示。
1一丝杆：2一拉座：3—拉爪：4—联接片：5一螺栓；6—螺母；7一顶头
图1 手动拉拔器结构
