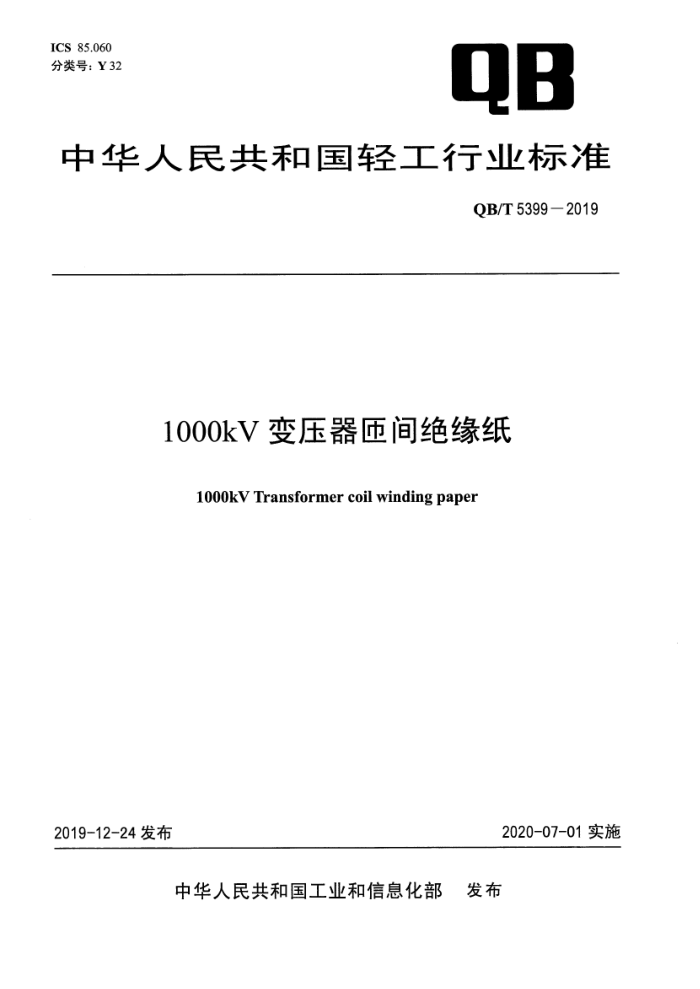

ICS 85.060
QB
分类号：Y32
中华人民共和国轻工行业标准
QB/T 5399—2019
1000kV变压器匝间绝缘纸
1000kV Transformer coil winding paper
2019-12-24发布
2020-07-01实施
中华人民共和国工业和信息化部 发布
QB/T 5399—2018
1000kV变压器匝间绝缘纸
1 范围
本标准规定了1000kV变压器匝间绝缘纸的产品分类、要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于生产1000kV及以下特高压变压器用匝间绝缘纸。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 450纸和纸板 试样的采取及试样纵横向、正反面的测定
GB/T 451.1 纸和纸板尺寸及偏斜度的测定
GB/T 451.2 纸和纸板定量的测定
GB/T 451.3纸和纸板厚度的测定GB/T 455纸和纸板撕裂度的测定GB/T 458-2008纸和纸板 透气度的测定GB/T 462纸、纸板和纸浆 分析试样水分的测定GB/T 742造纸原料、纸浆、纸和纸板 灰分的测定
GB/T 1545-2008纸、纸板和纸浆 水抽提液酸度或碱度的测定
GB/T 2828.1计数抽样检验程序 第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T 3333 电缆纸工频击穿电压试验方法
GB/T3334电缆纸介质损耗角正切(tg₅)试验方法(电桥法)GB/T 7977-2007纸、纸板和纸浆 水抽提液电导率的测定GB/T 10342纸张的包装和标志
GB/T 10739纸、纸板和纸浆试样处理和试验的标准大气条件GB/T 12658纸、纸板和纸浆 钠含量的测定GB/T 12914纸和纸板 抗张强度的测定
3产品分类
1000kV变压器匝间绝缘纸产品代号为TBZ,按厚度分为TBZ-50、TBZ-75、TBZ-125三种。
4要求
4.1 1000kV变压器匝间绝缘纸的技术指标应符合表1的规定。
表1
指 标 名 称
厚度
紧度
抗张指数
≥
纵向
横向
单位
μm
g/em³
N·m/g
TBZ-50
50±3
规 定
TBZ-75
75±4
0.95±0.05
93.0
35.0
TBZ-125
125±6
