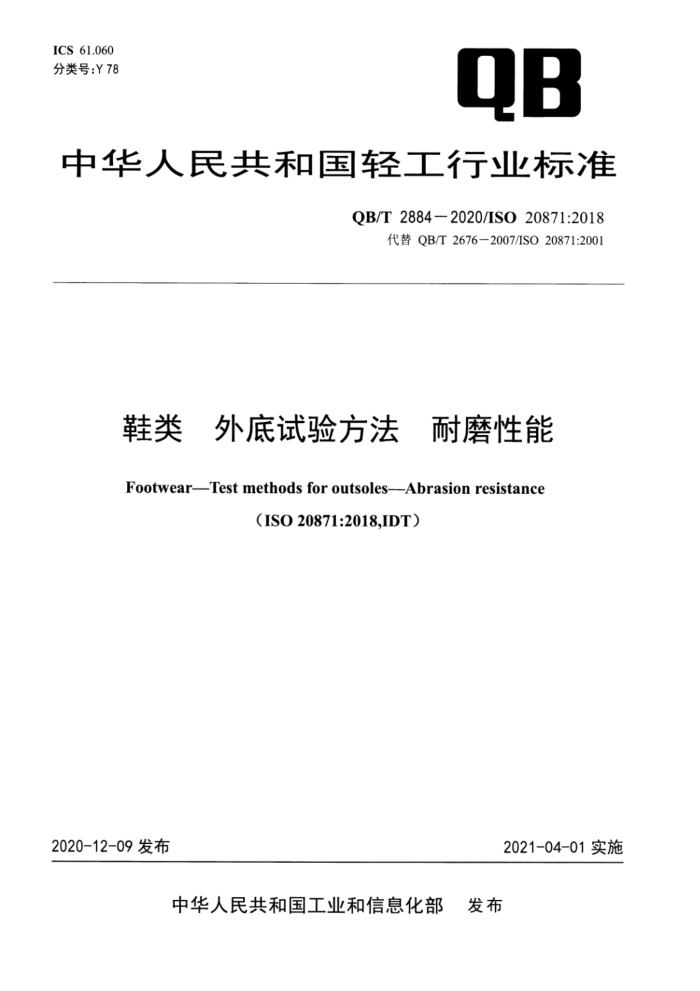

ICS 61.060
QB
分类号：Y78
中华人民共和国轻工行业标准
QB/T 2884-2020/ISO 20871:2018
代替QB/T 2676-2007/S020871:2001
鞋类 外底试验方法 耐磨性能
Footwear—Test methods for outsoles—Abrasion resistance(ISO 20871:2018,IDT)
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部 发布
QB/T 2884-2020/ISO 20871:2018
鞋类 外底试验方法 耐磨性能
1 范围
本标准规定了外底耐磨性能的试验方法。本标准适用于各种外底材料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
ISO 2420皮革 物理和机械试验 单位面积视密度和质量的测定(Leather —Physical andmechanical tests—Determination of apparent density and mass per unit area)
ISO 2781 硫化橡胶或热塑性橡胶 密度的测定(Rubber, vulcanized or thermoplastic —Determination of density)
ISO 17709鞋类 样品和试样的取样位置、准备及环境调节时间(Footwear — Sampling location,preparation and duration of conditioning of samples and test pieces)
ISO 18454鞋类 鞋类和鞋类部件环境调节及试验用标准环境(Footwear—Standard atmospheresfor conditioning and testing of footwear and components for footwear)
3术语和定义
下列术语和定义适用于本文件。
3.1
耐磨性能abrasion resistance当机械力作用在材料表面时，材料的耐磨损性能。
3.2
相对质量损失relative mass loss
M
在预定条件下，摩擦距离40m、负荷10N,使用砂布摩擦非旋转的标准胶样品时，标准胶质量损失200mg。在同样条件下，使用砂布摩擦外底时，外底损失的质量。
注：单位为毫克(mg)。
3.3
相对体积损失relative volume loss
V
在预定条件下，摩擦距离40m、负荷10N,使用砂布摩擦橡胶试样。在同样条件下，使用砂布摩擦外底时，外底损失的体积。
注：单位为立方毫米(mm³)。
4试验设备和材料
4.1 耐磨试验机
试验装置见图1,包括横向运动的试样夹持器和固定砂布(4.2)的可旋转的圆柱形辊筒。辊筒直径(150±0.2)mm,长度500mm,转动频率(40±1)r/min,转动方向如图1所示。试样夹持器具有圆柱形开口，直径可在15.5 mm～16.3 mm之间调节，能调节试样从开口伸出长度
